Плуг ППО 8-40 технические характеристики и устройство

Изготовление и регулировка плуга на МТЗ-82 своими руками

Фермеры интересуются, как осуществляется регулировка плуга на МТЗ-82. Основная функция трактора минского завода Беларус МТЗ-82 — вспахивание почвы на приусадебных участках. Обычная лопата не подойдет, чтобы качественно обработать несколько гектаров территории. Поэтому для того чтобы осуществлять вспашку, на трактор цепляется дополнительно почвообрабатывающая техника, в частности, активный плуг для МТЗ. Задача тракториста — управлять агрегатом, который переворачивает земляные пласты, врезаясь на определенную глубину.

Организация, которая придёт на помощь

Как и любая техника, плуг может выходить из строя. Какие детали менять – этот вопрос следует доверить специалистам, а где их достать – ответ есть в «Белагро». Вы в любой момент имеете возможность изучить фирменный каталог, в котором представлены:

• рессоры;
• механизмы задних колёс;
• гидроцилиндры;
• лемеха;
• отвалы разных типов;
• башмаки;
• корпусы плугов и многое другое.

«Белагро» пользуется заслуженной популярностью, поскольку там можно найти всё, что необходимо для трактора и оборудования, которое на нём эксплуатируется, вплоть до болтов и гаек, соответствующих техническим характеристикам устройства. В компании представлены запасные части для плугов марок МЗШ, ПЛН, «Алмаз», Lemken, Kuhn, Kverneland, Минойтовского ремонтного завода. Все они используются в комплексе с тракторами МТЗ.

Сотрудничество с «Белагро» – это выгодно. Компания отпускает товары в розницу и оптом. На оборудование даётся гарантия. В случае неисправностей для их устранения на место эксплуатации выезжает ремонтная бригада. Цены на детали и узлы в «Белагро» ниже, чем у конкурентов. Это достигается за счёт прямых поставок от производителя.

Как осуществляется регулировка плуга на МТЗ

Правильно настроенный и отрегулированный плуг вспахивает землю на глубину 35 см. Его плохая сборка или неграмотная регулировка может привести к тому, что почва будет обработана некачественно, а оборудование быстро придет в негодность.

Устройство состоит из нескольких составных частей:

• нож, предназначенный для разрезания почвы по вертикали;
• предплужник — разработан для снятия верхнего слоя почвы вместе с корнями сорняков (необязательный элемент);
• лемех (или плоскорез) — нож, чтобы разрезать почву по горизонтали;
• отвал — осуществляет рыхление и переворачивание пласта земли;
• опорное колесо — позволяет получить опору в горизонтальной плоскости;
• полевая доска — задает направление движения по вертикали.

Существует несколько категорий плугов, различающиеся по способу крепления к трактору МТЗ-82. Среди них:

1. Прицепной представляет собой раму-прицеп, стоящий на 3 колесах.

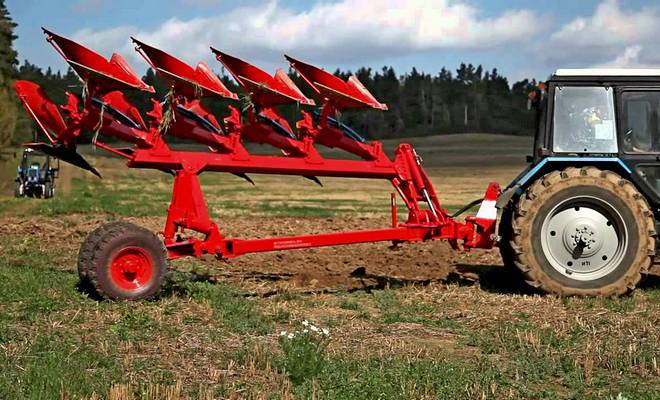

2. Полунавесной присоединяется к навеске МТЗ-82 с одной стороны, другая сторона оснащена опорным колесом, на которое он и опирается.
3. Навесной полностью присоединяется к навесной системе и управлять им можно при помощи гидравлики.

Настройка плуга ПЛН-3 (именно такой вид оборудования стоит на белорусских тракторах) не занимает много времени. Настройка плуга МТЗ-80 должна осуществляться на специально отведенном для этого месте. Для того чтобы отрегулировать плуг на МТЗ, необходимо установить под левое и опорное колеса трактора и плуга подложки, которые по ширине будут равны величине будущей вспашки. После этого устройство и его лемехи следует опустить на площадку. При помощи винта опорного колеса оно подкручивается до момента, когда будет соприкасаться с подкладкой. Схему, как правильно отрегулировать плуг на тракторе, можно найти в интернете.

Далее настраиваем сам плуг: его необходимо выровнять, используя раскос тракторной навески и центральную тягу. Главное — поставить его параллельно площадке, на которой он находится. Рама должна быть соединена с верхней тягой при использовании автосцепки через специальное отверстие.

Между шарнирами нужно установить левый раскос, равный 51 см — менять эту величину при работе нельзя. Далее на стойку устанавливается необходимая глубина взрыхления почвы — 2/3 заданной глубины.

При вспахивании первого ряда необходимо убедиться в том, что задний корпус работает на правильной глубине, а передний — на половине этой глубины.

Движение плуга должно быть ровным и устойчивым. Если рама перекашивается и находится под углом к земле, значит, неправильная настройка Таким же образом производится регулировка плуга на МТЗ-1221.

Отзывы

• Евгений: «Я проживаю в селе, и у меня имеется достаточно большая площадь земельного участка. Я выращиваю на нем как зерновые, так и технические культуры. Обязательно перед посевом я культивирую землю, а помогают мне в этом плуга. Так как работа ведется совместно с трактором, то мой выбор пал на устройство роторного типа. Такой плуг, хотя и стоит прилично, способен вести обработку грунта даже при условии засоренности камнями».
• Вероника: «У меня огород достаточно большой, поэтому обрабатывать вручную мне его достаточно сложно. С мужем решили приобрести плуг. Наш выбор пал на самый маленький П-3-35. Он очень удобный в работе, не тяжелый, имеет компактные размеры. Кроме того, что он прекрасно справляется со своими обязанности, у нас нашлось место для его хранения в сарае. Единственное, что нас не устроило, так это отсутствие засоренности, а обрабатываемой местности».
• Андрей: «Я обрабатываю свой земельный участок на даче при помощи плуга ПСК-4. Это устройство село можно назвать уникальным. Прекрасно справляется с поставленной задачей даже на участке, где имеются камни. Кроме этого, расход топлива небольшой, следовательно, он очень экономичный в плане эксплуатации».

Плуг – это важный элемент в области сельского хозяйства. Без него невозможно настолько качественно произвести культивирование почвы. А ведь именно от этого и будет зависеть дальнейший урожай. Выбор представленного устройства на сегодняшний день большой. Каждый фермер сможет определить свой вариант, исходя из того, какой результат он желает получить. Как выглядит садовый опрыскиватель Жук, можно узнать перейдя по .

Сколько стоит

Примерные цены на новые плуги описанные выше:
ПЧ4.5 — 254000 рублей;
ПЧ2.5 — 180000 рублей;
ПЧ6 — 1450000 рублей;
ПЛН335 — 46000 рублей;
ПЛН4435 — 88000 рублей.

БУ плуг можно купить примерно со скидкой в 50%. Иногда он стоит даже на 70% меньше.

Изготовление самодельного плуга также выйдет не дешево. Хороший самодельный агрегат можно собрать самостоятельно, его стоимость выйдет примерно 60 тысяч рублей.

Перед началом работы устройство необходимо регулировать и собрать. Лучше обратиться за данной услугой к профессиональным механикам.

Регулировка глубины вспашки плуга

Четвертое сверху отверстие для крепления предплужника рассчитано на глубину возделывания почвы до 27 см. П равильная регулировка плуга на МТЗ подразумевает и выравнивание правого раскоса.

Площадка должна иметь твердое покрытие и ее размеры должны позволять размещение наибольшего пахотного агрегата. Прежде всего, это касается трех- и четырехкорпусных плугов. Малое или продольное отверстие? Положение предплужника регулируют до определенной глубины вспашки: Глубина 20 см — верхнее положение; На 22 см — второе сверху положение; Глубина до 25 см — третье отверстие фиксации; До 27 см — четвертое положение; Глубина 30 см — самое нижнее отверстие. Трактор оборудован трехточечным сцепным устройством, позволяющим быстросменную замену навесных орудий для обработки пашни. Под гайки подложите пружинные шайбы. Нижние тяги должны подниматься к плугу В рабочем положении нижние тяги должны слегка подниматься в сторону плуга. При снятии с хранения очистить плуг ветошью от консервирующего состава. При снятии с хранения: осмотреть плуг, проверить его комплектность. Проверьте давление шин трактора. Поскольку измерить это расстояние часто бывает нелегко, существует еще один способ: ширину одного корпуса плуга умножают на количество борозд плуга общая ширина захвата. Оба размера должны быть приблизительно одинаковыми. Не забудьте также проверить давление в шинах. Для нормального агрегатирования с плугом ПЛН необходимо изменить расположение навески для работы в борозде, а также дать возможность подвижки одного корпуса относительно колеса трактора. После настройки на требуемую глубину ограничитель 2 подведите по пазу пульта до упора в рукоятку и зафиксируйте. Правда, вместе с этим уменьшается и высота подъема именно поэтому укорачиваются подъемные штанги!

На большинстве плугов предусмотрено два отверстия для крепления верхней тяги — малое, для жесткой фиксации, и продольное. Для этого трактор и плуг устанавливают на подложки. Прежде чем транспортировать плуг его необходимо поднять и максимально натянуть ограничительные цепи. Колесо сзади плуга обеспечивает догрузку задних колес трактора прижимает их к земле и таким образом увеличивает сцепной вес трактора. На плугах Lemken и Kuhn, если передняя борозда слишком узкая, необходимо соответствующим образом удлинить стяжной замок.

Устройство трактора Беларус МТЗ-82

Габариты трактора МТЗ 82 следующие:

• Высота 2800мм;
• Ширина 1970мм;
• Длинна 3930мм;

Двигатель четырехтактный дизельный четырехцилиндровый, марки Д-243 или Д-240. Имеет камеру сгорания полуразделенного типа, а некоторые модели оснащены предпусковым подогревателем марки ПЖБ-200Б.

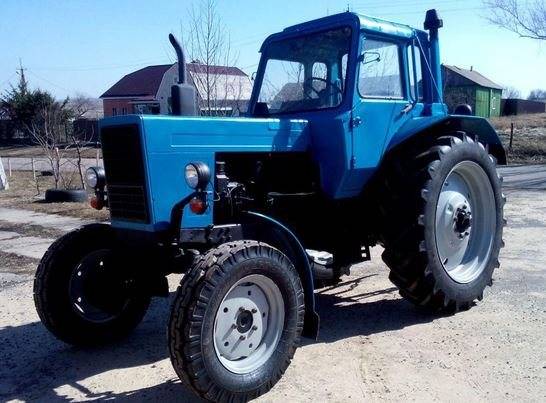

Фото трактора МТЗ 82

Сцепление постоянно замкнутое, однодисковое, сухое. Коробка передач двухдиапазонная, девятиступенчатая с понижающим редуктором.

Гидросистема трактора раздельно-агрегатная, включает в себя гидравлический привод, насос (НШ-32), силовой цилиндр, гидроаккумулятор, ГСВ, распределитель позиционного регулятора и систему задней навески.

Кабина герметизированная, цельнометаллическая, с жестким каркасом. В ней установлены: одноместное торсионное сидение, блок отопления и охлаждения, КИП, органы управления, аптечка, термос.

Пневматическая система – клапан-распределитель и компрессор, обеспечивает в одноприводном режиме управление и контроль над тормозами прицепов.

КПП и передачи МТЗ-82

Коробка передач трактора МТЗ 82 обеспечивает возможность выбора 1 из 9 скоростей для движения вперед, и 1 из 2 – для движения назад. Включение 1, 3, 4, 5, 9 передач для движения передним ходом и 1 задней скорости осуществляется при работе I ступени редуктора. II ступень позволяет включать 2, 6, 7, 8, 9 передние скорости и 2 заднюю. Для включения нужной скорости необходимо сначала подключить требуемую ступень редуктора (схема соответствия степеней редуктора и скоростей находится в кабине трактора). После того как нужная ступень будет задействована, рычаг КПП будет находиться в нейтральном положении. Из него и осуществляется включение требуемой передачи.

Техническое обслуживание трактора МТЗ 82

В целях обеспечения бесперебойной и безаварийной работы, а также для увеличения срока эксплуатации и экономичности, трактору необходимо проводить плановое и регулярное техническое обслуживание. Для этих целей предусмотрено 3-х этапное ТО.

• После 60 рабочих часов
• После 240 рабочих часов
• После 960 рабочих часов

Кроме этого, предусмотрено сезонное обслуживание и специальный сервис для машин, эксплуатирующихся в сложных климатических зонах или особых условиях (пустыня, горная местность и т. д.). Как правило, при выполнении всех необходимых сервисных мероприятий ремонт трактора сводится к редкой замене деталей или узлов, промывке охлаждения, регулировке систем, обновления смазки и масла. Гораздо удобнее трактор Т-25.

Модификации МТЗ 82

С тех пор как был изготовлен первый МТЗ-82, прошло почти 40 лет, за это время на его базе создано множество новых машин: МТЗ-82.1, Т-70В/С, МТЗ-82Р, МТЗ-82Н, Т-80Л, МТЗ-82К и др. Для увеличения их функциональности и придания новых возможностей изменялись привода, габаритные размеры, трансмиссия, клиренс, гидравлическая система, а также добавлялись детали и более мощные двигатели. Но даже в таком ввиде он может использоваться с более мощной техникой такой как комбайн Вектор 410.

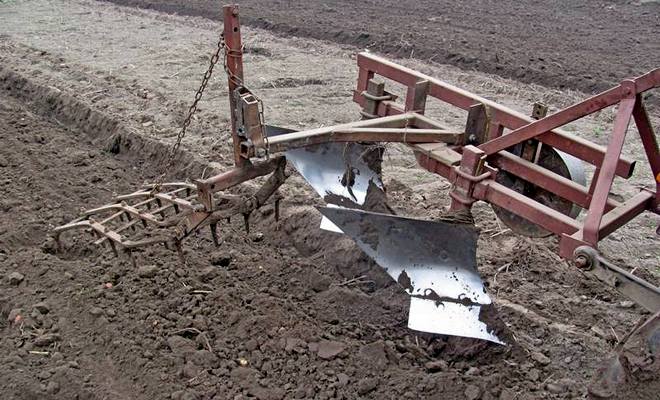

Как регулировать устройство

Настройка плуга осуществляется в два этапа:

1. Предварительный. Проводится до выезда трактора.
2. Окончательный. Осуществляется после выезда, непосредственно в полевых условиях на рабочем участке.

В ходе первого этапа под опорное колесо плуга и под левые (тракторные) укладываются подкладки высотой, идентичной глубине, на которой планируется проводить вспашку. При этом лемех должны касаться земли. Само опорное колесо при помощи винта опускают вниз – по технологии оно должно контактировать с прокладкой. По поперечине плуг выравнивают правым раскосом – для этой цели он устанавливается на навеску. Настройка по продольной плоскости происходит за счёт центральной тяги. Отрегулированной считается рама, которая параллельна основанию.

Отдельное внимание стоит обратить на раскосы, которые устанавливают на навеску. Их ставят в соответствии с отверстиями, находящимися на продольных тягах. Обязательно нужно учесть, что верхняя тяга на сцепление крепится через отверстие – не через паз! В противном случае будут наблюдаться проблемы в работе. Одной из таких является неустойчивое движение плуга в момент вспахивания на глубине, что вызывает сложности.

Ограничительные цепи на навеску ставят, вращая винтовые стяжки. Необходимо дождаться их провисания. Это уменьшает раскачивание плуга. При установке левого раскоса устройства необходимо проследить, чтобы промежуток между шарнирными осями составлял 515 метров. Технология не допускает отклонений от данного показателя.

Окончательная регулировка осуществляется в полевых условиях. Делается это затем, чтобы оценить эффективность функций плуга в момент его работы. В процессе настройки трактор делает два прохода. После этого проверяются ширина и глубина обработки. В случае, когда передний корпус вспахивает глубже заднего, удлиняют центральную тягу. Если ситуация обратная, её, наоборот, укорачивают.

Перекосы поперечной плоскости, выявленные в поле, регулируются путём настройки раскосов. Ширина захвата настраивается перемещением подвесной оси. Она передвигается по направляющим в левую или правую стороны. Необходимо также проследить за положением центральной тяги. Она должна быть параллельна продольной оси, ограничительные цепи – свободно опущенные. Если плуг разворачивается по направлению пахотного поля, ось по левому кронштейну перемещается вперёд. В случае если она смещается влево – её сдвигают назад.

Предварительные регулировки плуга – моменты, которые необходимо учитывать при работе

Выполнять предварительную регулировку нужно ещё до выезда трактора в поле, соблюдая при этом такую очередность действий:

• Под опорное колесо на плуге и левые тракторные колёса укладывают прокладки (их высота равняется глубине вспашки, с разбежностью порядка 2-5 см) и опускают плуг вниз таким образом, чтобы лемеха касались поверхности;
• Посредством винтового механизма на опорном колесе слегка опускают его вниз, вплоть до контакта с прокладкой;
• По поперечной плоскости плуг выравнивают посредством правого раскоса, смонтированного на тракторной навеске, а по его продольной плоскости – за счёт тяги центрального типа. Главное требование – рама должна быть параллельна основанию по обеим плоскостям;
• Раскосы навески выставляют в соответствии с передним отверстиями в продольных тягах, при этом верхняя тяга крепится к рамке автосцепливания исключительно через отверстие. Недопустимо соединение через паз, поскольку это вызывает некоторые проблемы и неустойчивое перемещение плуга при его движении на глубине;
• Цепи ограничительного типа, установленные на навеске, выставляют за счёт вращения винтовых стяжек вплоть до их небольшого провисания. Это позволяет добиться малого раскачивания плуга в положении транспортировки – порядка 20 мм, не более;
• Устанавливают левый раскос на навесном комплекте таким образом, чтобы промежуток между шарнирными осями составлял 515 мм. В процессе работы не допустима смена длины левого раскоса, данное значение должно быть фиксированным.

Конструкция изделия – основные компоненты

Основу плуга составляют следующие детали:

•
  Рама – основание, на котором закреплены все его составляющие;

• Корпус – цельнолитая стойка с закреплённым на ней отвалом, лемехом и полевой доской;
• Предплужник – небольшой кожух с рабочей поверхностью, используемой для окончательной заделки остатков растительного происхождения;
• Колесо опорного типа – используется для точного регулирования глубины пахоты, а его настройка возможна за счёт системы особых меток, нанесённых по стойке;
• Навеска – обеспечивает соединение трактора с плугом;
• Прицепка для борон – отвечает за боронование поверхности, проходит которое одновременно с пахотой.

Устройство и работа плуга, регулировка, схема, рабочие органы

Устройство и работа плуга Плуг схема Как отрегулировать плуг для пахоты Отвал плуга и его применения Рабочие органы плуга

• Устройство и работа плуга
• Плуг схема
• Как отрегулировать плуг для пахоты
• Отвал плуга и его применения
• Рабочие органы плуга
• Плуг фото

Как правильно пахать землю трактором?

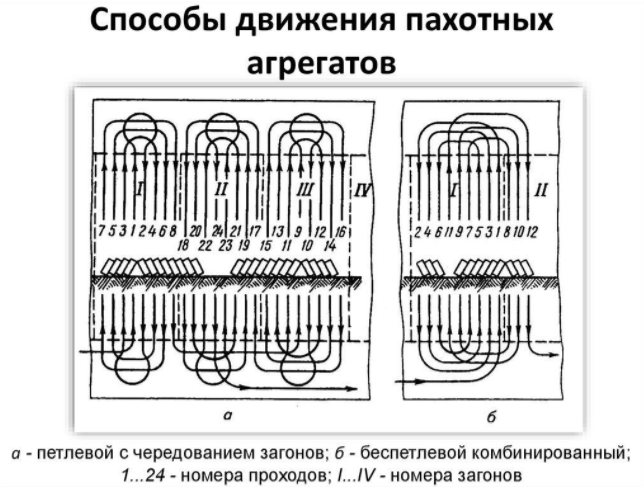

Перед пахотой на тракторах тщательно готовят поле, удаляя с него высохшую растительность и другие посторонние предметы. Важно правильно выбрать направление перемещения трактора. Так, для равнинной местности, направление вспашки должно ежегодно меняться. На угодьях со сложной геометрией пахать нужно вдоль самой длинной стороны. На холмистых и полях, подверженных водной или ветровой эрозии, обработку почвы ведут поперек склона или направления смыва (потока ветра). Самыми распространенными способами вспашки тракторами – петлевой и беспетлевой, изображенные на схемах.

Оптимальной скоростью движения трактора для пахоты считается 5-8 или 8-12 км/ч (для скоростных плугов).

Контроль качества пахоты оценивает агроном по таким показателям:

• глубина обработки – отклонение от заданного параметра не должно превышать 5 %;
• выравненность;
• гребнистость;
• степень заделки остатков растений и минеральных удобрений.

Механизм навески и регулировка плугов

 Механизм навески тракторов МТЗ-80/82 Для работы с навесными машинами у тракторов класса 1,4 (МТЗ-80, МТЗ-82,1 и т.д.) снимают поперечину прицепного устройства, устанавливают задние концы продольных тяг 1 и закрепляют их (рис.14).

Максимально удлиняют регулировочные стяжки (натяжные цепи) и проверяют, чтобы регулировочные болты были до отказа завернуты в кронштейнах стяжек 4. Вилки раскосов 2 соединяют с продольными тягами 3 через круглые отверстия.

Проверяют и регулируют длину левого раскоса 6 (между осью пальца верхнего шарнира и осью отверстия под болт в вилке), чтобы она была равна 515 мм. Запрещается изменять ее в большую или меньшую сторону. Верхней тягой 7 регулируют положение орудия в вертикальной плоскости.

Для работы с навесными, широкозахватными орудиями, захватом более 2 м, вертикальные раскосы с продольными тягами соединяют через круглые отверстия в нижней вилке раскоса, а при большей ширине захвата — через прорезь. При этом рабочие органы лучше приспосабливаются к рельефу поля.

Оба раскоса устанавливают на одинаковую длину — 515 мм. При подготовке трактора к посеву и междурядной обработке ширина колеи должна быть кратна ширине междурядий. Для наиболее распространенных посевов 70X70 см колею устанавливают шириной 1400 мм.

Рис.14 — Механизм навески трактора МТЗ-80/82 Беларус класса 1,4

1 — задний конец тяги продольной; 2 — вилка раскоса; 3 — тяга продольная; 4 — кронштейн стяжек; 5 — болт регулировочный; 6 — раскос левый; 7 — тяга верхняя

Навеска тракторов ДТ-75, ДТ-75М

ля работы с навесными и полунавесными плугами механизм навески тракторов класса 3 (ДТ-75, ДТ-75М, Т-4 и т.д.) устанавливают по двухточечной схеме (рис. 15).

Для этого у этих тракторов обе нижние тяги 7 присоединяют к центральному шарниру 5 нижней оси механизма навески, установленному по продольной оси трактора.

Передний конец верхней центральной тяги устанавливают так, чтобы он находился в одной вертикальной плоскости с центральной головкой нижней оси, и фиксируют его в этом положении ограничительными кольцами.

Чтобы раскосы имели минимальный перекос в поперечной плоскости, их ставят с левой стороны рычагов подъема 3.

Рис.15 — Механизм навески тракторов ДТ-75 (двухточечная схема)

1 — муфта регулировочная раскоса; 2 — вилка тяги верхней; 3 — рычаг подъемный; 4 — палец; 5 — шарнир центральный нижних тяг; 6 — палец раскоса; 7 — тяги нижние продольные; 8 — цепи ограничительные Для удобства присоединения плуга вынимают пальцы 6, соединяющие нижние винты с вилками вертикальных раскосов. После навешивания плуга пальцы ставят на место, чтобы исключить поперечный крен плуга во время работы. Вынув болт, соединяющий рычаг с левым рычагом подъема, устанавливают свободное соединение механизма навески с гидроцилиндром.

Ограничительные цепи 8 соединяют с вилками бугелей, и со скобами на задних концах продольных тяг, не натягивая их.

Установка плуга на трактор Т-150К и Т-150

В отличие от тракторов ДТ-75 , механизм навески тракторов Т-150 и Т-150К имеет не один шарнир для обеих тяг, а два: по одному для каждой тяги. Поэтому при наладке механизма навески по двухточечной схеме обе нижние головки сводят вместе и фиксируют с обеих сторон упорами.

Причем нижние головки продольных тяг могут быть установлены по оси симметрии трактора, а также смещены вправо на 60, 120 и 150 мм в зависимости от типа навешиваемого плуга и марки трактора.

При агрегатировании трактора Т-150 с 6-корпусным полунавесным плугом ПЛП-6-35 нижние головки устанавливают по оси симметрии трактора, а при агрегатировании с навесными 4- и 5- корпусными плугами головки смещают на 60 мм вправо.

Поскольку колесный трактор Т-150К шире гусеничного, то для нормальной работы на пахоте нижние головки при работе с теми же плугами смещают на большую величину.

Для работы с плугом ПЛП-6-35 головки смещают на 60 мм вправо, а при работе с 4- и 5-корпусными навесными плугами — на 150 мм, то есть до конца вправо. При работе с полуприцепами трактор комплектуют гидрофицированным крюком. Чтобы его установить, снимают прицепную скобу трактора, нижние продольные тяги механизма навески и упоры головок нижних тяг.

Один упор устанавливают с левой стороны в крайнее положение, другой — с правой на предпоследнюю лыску нижней оси. Раздвигают головки нижних тяг до соприкосновения с упорами и пальцами закрепляют на них прицепной брус с тяговым крюком.

На нижние вилки вертикальных раскосов механизма навески трактора Т-150К устанавливают дополнительные серьги, нижние концы которых закрепляют в проушинах на прицепном брусе. Вертикальные раскосы при этом должны быть расположены с левой стороны подъемных рычагов механизма навески, а левый рычаг подъема жестко пальцем связан с рычагом штока гидроцилиндра.

Устанавливают растяжки, закрепив тем самым прицепной брус. Следует помнить, что левые и правые вертикальные раскосы и растяжки должны быть натянуты одинаково. В противном случае может поломаться прицепной брус и оборваться одна из растяжек.

Монтаж плуга на тракторы К-700, К-701, К-744

Для работы тракторов класса 5 (К-700, К-701, К-744 и т.д.) с навесными и полунавесными плугами снимают прицепную скобу или гидрофицированный буксирный крюк (если они были на тракторе) и устанавливают пальцы, соединяющие верхние и нижние стаканы вертикальных раскосов навески, в круглые отверстия. Нельзя устанавливать палец в продольный паз нижнего стакана.

Центральную тягу механизма навески регулируют на длину 1200 + 125 мм и выравнивают раскосы на длину 865 мм. После присоединения плуга регулируют горизонтальные раскосы так, чтобы нижние продольные тяги имели свободу перемещений задних шарниров 250—300 мм.

Для работы трактора К-700, К-701, К-744 с прицепными агрегатами в задние шарниры нижних тяг механизма навески устанавливают и крепят чеками прицепную скобу.

Нижние тяги полностью блокируют цепями от поперечных перемещений. Вертикальные раскосы фиксируют жестко, как и для работы с навесным плугом. Прицепную скобу устанавливают механизмом навески на высоте 400 мм от поверхности почвы.

Для работы с прицепными гидрофицированными агрегатами к дополнительным выводам гидросистемы присоединяют шланги с разрывными муфтами.

Для работы с транспортными прицепами с механизма навески трактора снимают прицепную скобу и на специальных площадках на нижних тягах болтами закрепляют гидрофицированный крюк.

Нижние тяги блокируют цепями от горизонтальных перемещений. Затем присоединяют к гидрокрюку полуприцеп (прицеп), заводя его в петлю серьги.

После этого поднимают гидрокрюк в транспортное положение на высоту 600 мм от поверхности почвы и блокируют его транспортное положение специальными стяжками.

Проверяют исправность гидравлической и пневматической магистралей, электропроводки, которые соединяют с соответствующими системами на прицепах.

Чертежи

Собираясь сделать плуг своими руками, необходимо иметь какой-то образец для подражания. Если есть старый плуг, можно сделать новые по его подобию. А если такого нет, пригодятся чертежи. Только учтите параметры своей техники, на которую будете его навешивать.

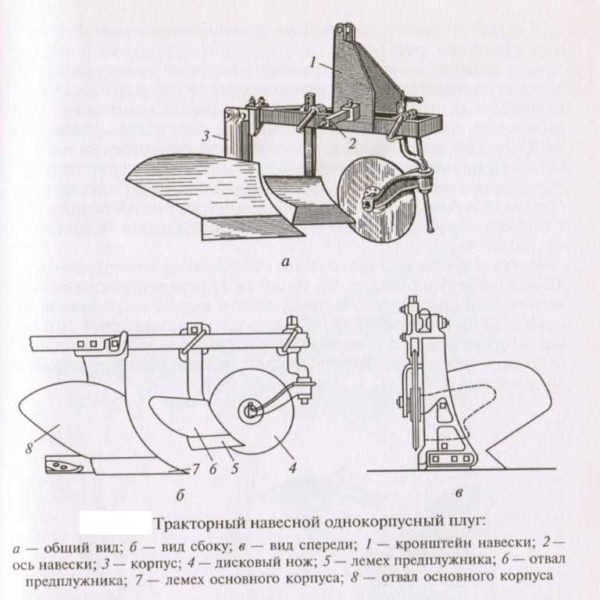

Плуг общего назначения на трактор (однокорпусный)

Детализация некоторых размеров.

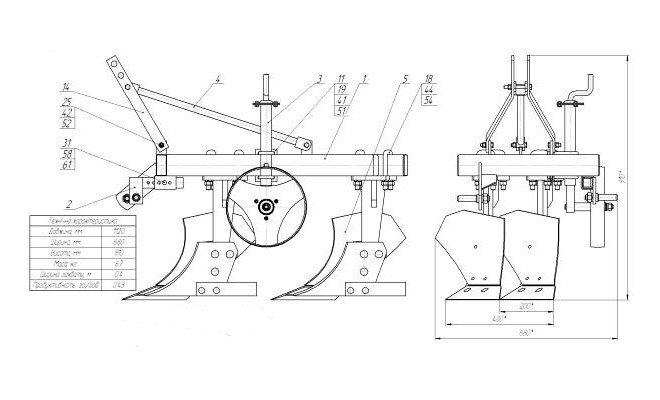

Сборочный чертеж однокорпусного плуга

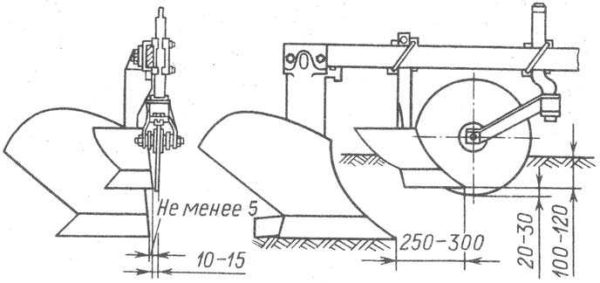

Чертеж плуга с размерами

Подготовка трактора МТЗ-80 к навешиванию плуга.

Подготовка трактора МТЗ-80 к навешиванию плуга. Проверить механизм навески трактора. Отрегулировать длину левого раскоса стяжной гайкой 5 (рис. 3) на 515 см. Во время работы регулировку изменять не следует. Установить жесткое крепление раскосов с нижними тягами 1 и 9, соединив вилки 2 раскосов механизма навески с нижними тягами болтами через круглые отверстия. Отрегулировать натяжение ограничительных цепей 10. Навешивание, плуга на трактор МТЗ-80, регулировка плуга и механизма навески трактора. Завести двигатель трактора и навесить плуг на трактор, подъехав к нему задним ходом и направив нижние тяги механизма навески на пальцы подвески плуга. Закрепить тяги штырями. Изменяя длину верхней тяги, соединить ее с плугом. Приподнять плуг так, чтобы лемехи находились на расстоянии 1 г— 2 см от поверхности опоры. Завернуть до отказа болты кронштейнов стяжек ограничительных цепей.

Рис. 3. Механизм навески трактора МТЗ-80: 1 — задняя продольная тяга, 2 — вилка раскоса, 3 — передняя продольная тяга, 4 — регулировочный упорный болт, 5 —стяжная гайка левого раскоса, 6 — кронштейн растяжек, 7 — механизм изменения длины правого раскоса, 8 — центральная тяга, 9 — нижняя продольная тяга, 10— ограничительная цепь Стяжными гайками отрегулировать длину цепей. Боковые перемещения задних концов нижних продольных тяг не должны превышать 120 мм в .каждую сторону от среднего положения. Перевести плуг в транспортное положение и, выворачивая болты из кронштейнов стяжек, натянуть цепь (не изменяя их длины) гак, чтобы при раскачивании плуга задние концы продольных тяг отклонялись в обе стороны не более чем на 20 мм. Установить плуг на заданную глубину. Дли пот под заднее левое колесо трактора поставить брусок с косым срезом, толщина которого равна заданной глубине пахоты минус 1,5 — 2 см. Затем наехать на брусок, опустить плуг и подложить под опорное колесо плуга брусок такой же толщины. Верхней центральной тягой и правым раскосом навески трактора выровнять раму плуга так, чтобы лезвия лемехов были параллельны поверхности, а носки опирались на нее. Для уменьшения длины раскоса рукоятку следует вращать против часовой стрелки. Каждое изменение длины раскоса должно сопровождаться регулировкой болта правого кронштейна ограничительных цепей. Ширину захвата плуга можно регулировать перемещением оси подвески вправо и влево или смещением левого конца оси плуга вперед или назад. После выполнения всех практических операций снять плуг с трактора и заглушить двигатель. Навесной четырех корпусный плуг ПЛН-4-35. Плуг ПЛН-4-35 предназначен для основной обработки почвы, не засоренной камнями, с удельным сопротивлением до 0,9 кгс1см2 (9Н) на глубину до 30 см под зерновые и технические культуры. Агрегатируется с тракторами Т-150, ДТ-75. По конструкции плуг аналогичен навесному трехкорпусному, отличается от него количеством корпусов, более мощной рамой и навеской. Изучают плуги, сравнивая конструкции (обратить главное внимание на устройство корпусов, предплужников, дискового ножа). Проверить техническое состояние плуга. Замерить расстояние между носками лемехов основных корпусов. Убедиться в свободном действии винтового механизма опорного колеса.

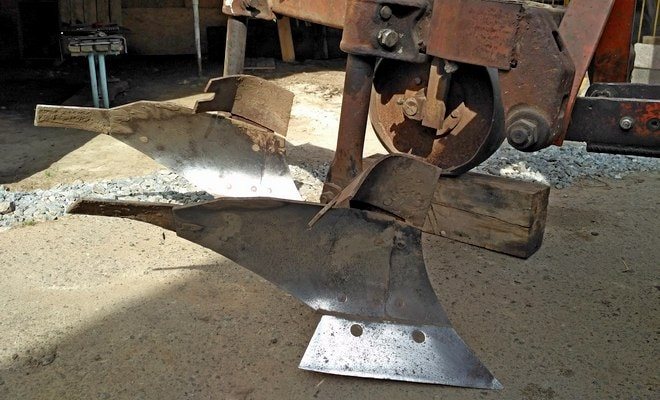

Самодельный тракторный плуг

Покупка агрегата может обойтись довольно дорого, поэтому на выручку приходит возможность сделать плуг для МТЗ-82 (или МТЗ-1221) своими руками.

Есть более простая конструкция, которая в принципе выполняет те же самые задачи, что и плуг — самодельный культиватор на МТЗ-80. Разница между ними заключается в том, что плуг вспахивает почву, переворачивая при этом пласты земли, а культиватор землю просто пропахивает. Однако самодельный культиватор для трактора МТЗ — популярное устройство, так как сделать его проще, чем самодельный плуг.

Для грамотного изготовления плуга трактористу придется воспользоваться хорошими чертежами квалифицированных специалистов, поэтому лучше поискать. Некачественный чертеж негативно скажется на последующей конструкции и качестве вспашки почвы, значит, и урожайности. При конструкции самодельного культиватора, напротив, подойдет и схематичный чертеж.

После того как чертеж готов, его нужно перенести на твердый картонный лист и вырезать шаблон. Чтобы сделать плуг, нужно использовать материалы из нержавеющей стали или другого, более твердого металла. Так, можно использовать старую рессору от отечественного автомобиля или даже диск циркулярной пилы.

Рассмотрим процесс изготовления плуга. Даже мастеру, имеющему минимальный опыт в конструировании подобной техники, под силу создать простейший навесной плуг — однокорпусной, с использованием поворотных механизмов. Такое дополнительное тракторное оборудование включает в себя лемех и отвал на МТЗ. Для изготовления представленных элементов потребуются только стальные листы. В этом случае самоделка конструируется по определенному алгоритму.

1. Производство лемеха из дискового элемента, снятого с циркулярной пилы. Чтобы заточить режущую часть, необходимо отбить ее на наковальне, как отбивается обычная коса или плоскорез.
2. Следующий этап — изготовление отвала. Процесс довольно простой и требует минимальных навыков. Понадобится металлическая труба.
3. Финальный этап — изготовление прочих элементов конструкции. Такая переделка не представляет особой сложности.

Для того чтобы собрать качественный самодельный оборотный плуг, нужно использовать специальные клинья с углом в 25°. После установки клиньев на вспомогательный металлический лист устанавливается лемех, который в свою очередь закрепляется на полотне при помощи сварочного шва.

Щитки, расположенные с боков, крепятся на лемех в вертикальном положении, для этого нужно выполнить дуговую сверку. Необходимо следить за тем, чтобы боковой щиток выходил за лемех на 8 мм и располагался выше лезвия на 10 мм. В конце процесса нужно создать сплошную поверхность, сваривая между собой лемех и отвал.

Окончательное регулирование – настройка в рабочих условиях

Ну и завершается регулировка уже в поле. После первых двух проходов проверяют ширину и глубину обработки. Если первый корпус пашет глубже заднего, удлиняют центральную тягу, в обратном случае – слегка укорачивают её. Перекосы в поперечной плоскости регулируют за счёт настройки раскосов, а ширину захвата – перемещением подвесной оси влево или вправо по направляющим.

Обращают также внимание и на правильную позицию центральной тяги – она должна находиться в параллельной позиции по отношению к продольной оси трактора, со свободно опущенными ограничительными цепями. При развороте плуга по направлению пахотного поля, перемещают ось по левому кронштейну вперёд, если же он смещается влево – сдвигают её назад.

После окончания регулировки, все механизмы остаются в неизменном состоянии вплоть до окончания работ на данном участке. После переезда на новый участок операции по настройке агрегата повторяют.

Самодельное навесное оборудование

Практически любое навесное оборудование для трактора возможно изготовить самостоятельно. Это может быть и самодельная картофелекопалка, и самодельная роторная косилка (или сенокосилка), и роторный плуг, культиватор, окучник. Иногда можно переделать какое-либо оборудование, сделав его более функциональным.

Самыми популярными запросами в поисковике остаются конструкция активного плуга на МТЗ или ДТ и вопрос о том, как сделать культиватор своими руками. Ведь культиваторы — верные помощники сельскохозяйственных работников. Самый сложный элемент на МТЗ или ДТ — почвофреза. На переделанном культиваторе с качественной фрезой можно проводить окучивание долгое время.
