Почвофреза для минитрактора своими руками: рекомендации и чертеж

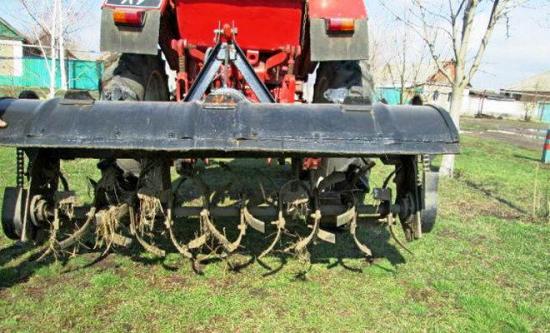

Фреза для минитрактора: что это такое, зачем предназначена

Этот небольшой режущий механизированный инструмент дает возможность равномерно обрабатывать землю во время подготовительных работ к высадке сельскохозяйственных культур, посеву семян или зимовке.

Хотя устройство максимально простое, однако оно является многофункциональным.

Данный агрегат заменяет одновременно три разновидности сельскохозяйственного оборудования: культиватор, плуг и борону.

Фрезерный механизм достаточно простой, в состав этой конструкции входит два колеса, рабочий вал, на котором установлены режущие заточенные пластины, защитный кожух и специальный редуктор.

Такая фреза, устанавливаемая на минитрактор, предназначена для следующих видов обработки почвы:

• устранение сорняков и минимизация их роста;
• рыхление грунта. Фреза качественно перемешивает почвосмесь с какими-либо видами удобрений, как органическими, так и минеральными;
• структурирование почвы. Есть возможность на оборудовании выбирать степень комковатости земли;
• автоматизация многих процессов, которые садовод или фермер выполняет при ручной обработке грунта;
• уменьшение затрат времени и трудозатрат, повышение эффективности обработки земли.

Устройство устанавливается не на обычный, а на мини-трактор, благодаря чему дает возможность обрабатывать участки и поля не очень больших размеров.

Почвенная фреза дает возможность одновременно перемешать грунт, взрыхлить его и устранить всю нежелательную растительность. Применять это устройство разрешается, если в земле нет больших камней и корней деревьев, имеющих большой диаметр.

Подробнее о фрезе для минитрактора узнаете при просмотре видео:

Как сделать фрезу для обработки почвы

При необходимости прибор можно изготовить своими руками. Наибольшей легкостью исполнения отличается следующий вариант, при этом стоит определиться с используемой силовой установкой – это может быть электро- или бензопила.

Стальные трубы со стенками толщиной около 0,5 мм необходимы для изготовления рамы. На ней хомутами фиксируется силовая установка. Механизм основан на цепной двухступенчатой передаче, при этом к первой подойдут цепь и звездочки от обычного велосипеда. Вторая передача отличается большей мощностью, поэтому здесь могут использоваться детали от мотоцикла.

Цепная вспомогательная передача обеспечивает работу колес. Самодельные фрезы для обработки почвы выглядят как трубы с большим диаметром, на которых размещено 6 зубцов. По обеим сторонам находятся приваренные полуоси, оснащенные подшипниками. Также требуется установка винтов, обеспечивающих размещение оси и цепи. Для каждой цепной передачи необходимо сделать кожухи для защиты от повреждений и заземление для пилы.

Предназначение почвофрезы

Основная функция почвенной фрезы – качественное рыхление верхнего слоя почвы. Кроме этого, почвофреза для минитрактора способна выполнять и другие сельскохозяйственные работы: закладывать и равномерно распределять удобрения в грунт, формировать грядки, истреблять вредителей и сорняки.

Использование в работе почвофрезы не только выгодно облегчает ручной человеческий труд, но и значительно улучшает состояние грунта, разрушает среду обитания болезнетворных микроорганизмов, не нанося вреда природным биологическим процессам. Устройство эффективно используется для обработки почвы под самые разные сельскохозяйственные культуры.

Дополнительные советы и предупреждения

Чтобы повысить эксплуатационный срок фрезы, нужно следовать определенным рекомендациям, одобренным производителем. В силу того, что устройство различных моделей фрез практически идентично, эти самые советы будут общими для всех. Можно отметить несколько основных моментов:

• Перед каждой эксплуатацией проверяйте надежность всех крепежных соединений. При необходимости отрегулируйте их.
• Нужно проверять уровень масла в редукторе – если его достаточно, то нужно долить до оптимальной отметки.
• Только что купленная фреза должна пройти предварительную подготовку, которая заключается в своеобразной обкатке в течение пары часов. После этого можно приступать к полноценной работе.
• Внимательно изучите инструкцию, чтобы правильным образом установить ножи фрезы.
• После каждой эксплуатации, нужно производить очистку фрезы от грязи, пыли и остатков растительности.
• Если вы не планируете пользоваться устройством продолжительное время, то следует снять с него шарнирную муфту. Ножи, в таком случае, лучше всего смазать маслом.

Ремонт

Кстати, если у вас случилась какая-либо поломка, то приобрести запчасти на фрезу на минитрактор не составит особого труда. В интернете достаточно много специализированных магазинов, поставляющих не только готовые агрегаты, но и комплектующие к ним.

Учитывая, что нагрузка на рабочие элементы устройства достаточно сильная, вероятность таких поломок достаточно высокая. Выйти из строя могут режущие элементы вала, что приведет к замене ножей на новые.

Кроме того, может понадобиться замена подшипников и шестерней, поэтому нужно готовить себя к незапланированным покупкам заранее.

Конструкция, особенности работы почвофрезы

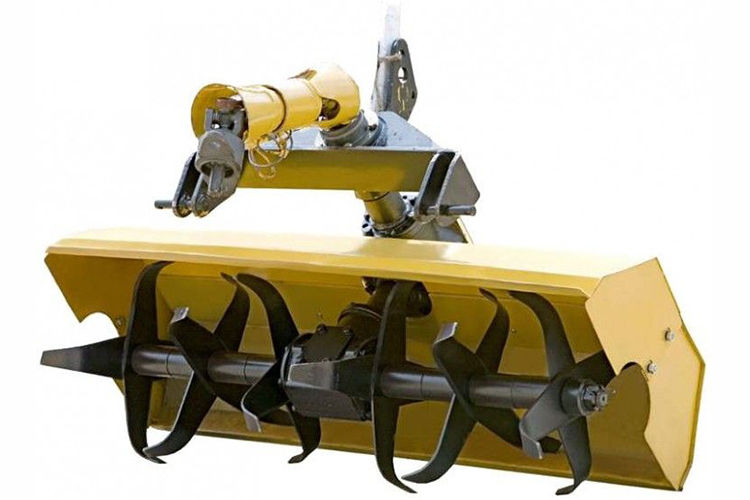

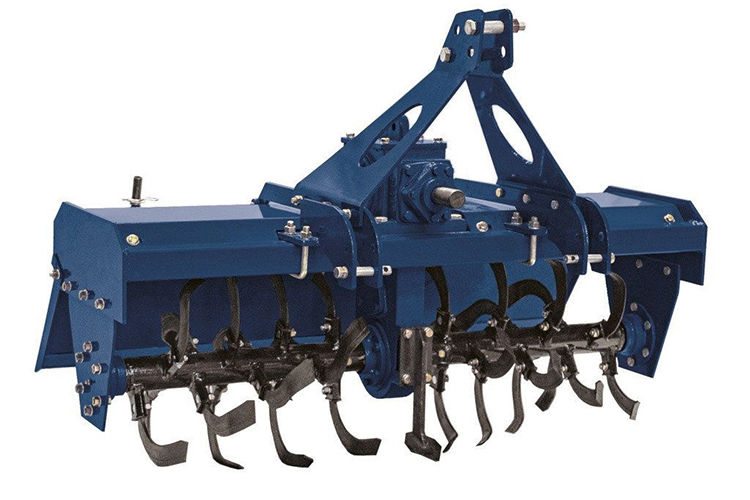

Работают разные модели фрезы по одинаковому принципу. Вал с режущими пластинами вращается, в результате пластины поднимают верхний слой плодородного грунта, то же самое происходит, когда человек копает почву обыкновенной лопатой. Конструкция почвофрезы позволяет ускорять в несколько раз и сделать механизированным данный процесс.

Чтобы привести вал в движение, работает дизельный двигатель минитрактора, который передает механическое усилие на специальный редуктор, установленный на корпусе фрезы. Посредством редуктора начинает вращаться вал с ножами, a благодаря регулировке мощности редуктора, человек ускоряет или замедляет вращение вала.

Опорными колесами настраивается глубина, на которую ножи фрезы будут углубляться в землю. А рама этого устройства необходима, чтобы соединять оборудование с минитрактором. Благодаря защитному металлическому кожуху, который располагается сверху ножей и вала, рабочие механизмы защищаются от грязи, пыли и других загрязнений.

Описание, характеристики популярных моделей

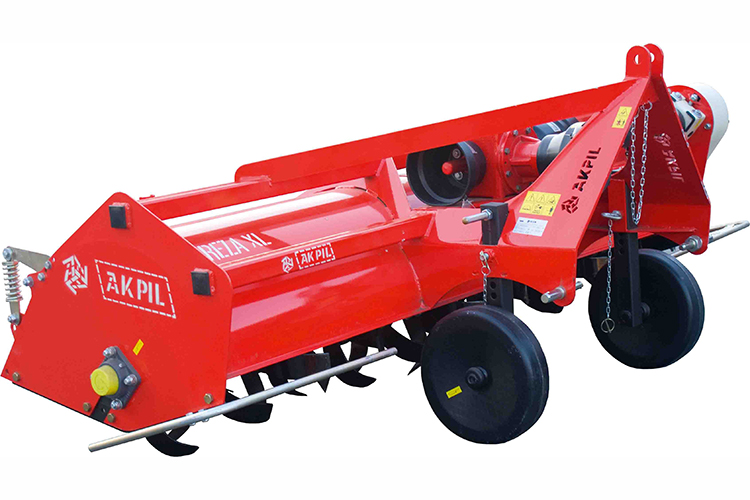

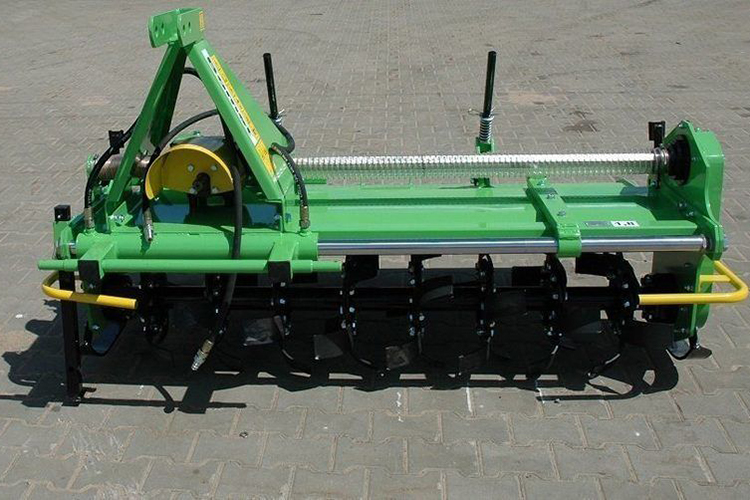

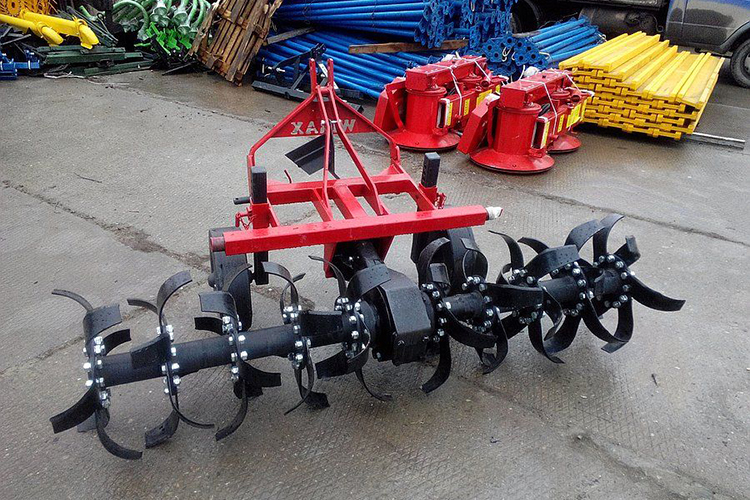

Сегодня рынок предлагает множество моделей почвофрез, устанавливаемых на небольшие тракторы.

Вот перечень наиболее популярных моделей и их характеристики:

• ФР-00010. Изготавливается в Минске, хотя эта фреза предназначена для небольших тракторов МТЗ, приспосабливают данную модель к любой технике этого класса. Устройство способно работать на тяжелой и легкой почве, допускается работа на наклонных поверхностях, до 10 градусов. Данный агрегат дает возможность регулировать ширину обрабатываемой почвы, от 44 до 61 см. Фреза рыхлит землю на глубину 12 сантиметров. Производительность этого оборудования – максимум 0,2 Га/ч., масса прибора составляет 47 кг;
• ФНМ-1. Это Белорусское оборудование требует скорости валового вращения минимум 357 об/мин. За один проход обрабатывает от 44 до 60 см почвы, углубляется в грунт на 80 миллиметров. Масса устройства около 50 кг, за 1 час дает возможность обработать до 0,2 гектара, эта цифра будет изменяться, в зависимости от твердости обрабатываемой земли;
• GQN-125. Это устройство является широко захватным, чтобы оно успешно работало, требуется трактор, мощность которого 24-30 л/с. Данная фреза за один проход захватывает 125 см грунта. Ножи углубляются в почву на 20 см. Вращается вал фрезы со скоростью 180-250 оборотов в минуту, для развития этой скорости вал отбора мощности должен вращаться на скорости от 540 до 730 оборотов в минуту. Масса данного оборудования – 210 кг.

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.

1. Необходимо приготовить 2 поворотных кулака от автомобиля ВАЗ Классика.
2. Из профильной трубы (квадрат 40х40 мм) отрезается необходимой длины кусок. От длины данной балки будет зависеть ширина колеи.
3. Далее, к этой трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Рулевую сошку отсоединять не нужно — она пригодится при установке механизма рулевого управления.
4. К уголкам привариваются кронштейны, в которые устанавливаются шаровые опоры.
5. Передняя балка минитрактора также имеет по центру качающий механизм. В данном случае он вместе с крестовиной снят из автомобиля УАЗ.

Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Гусиные лапки для мотоблока своими руками и почвенные фрезы.Чертежи фрез на мотоблок

• Почвенная фреза для мотоблока
• Схема и устройство фрезы для мотоблока
• Почвенные фрезы гусиные лапки для мотоблоков
• Активная фреза для мотоблока своими руками
• Чертеж фрез для мотоблока

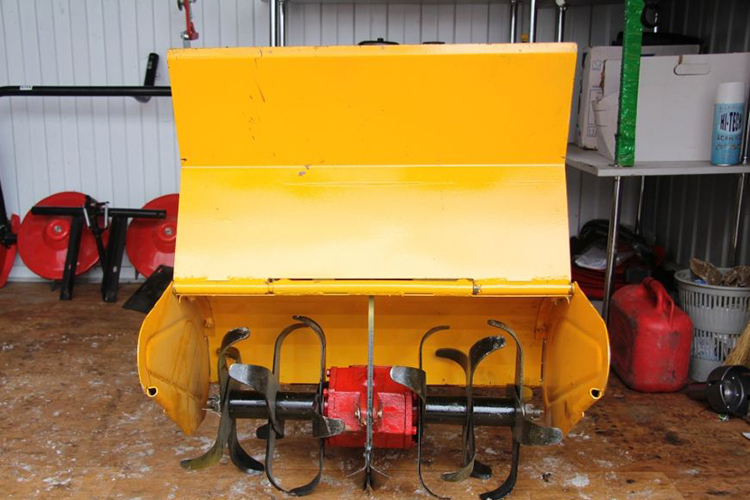

Почвенная фреза для мотоблока используется для уничтожения сорняков, интенсивного крошения почвы, перемешивания слоев почвы, выравнивания поверхности поля и завертывания удобрений. Фрезы применяются особенно эффективно когда обрабатываются тяжелые переувлажнённые почвы, разрабатываются задеренелые пласты, срезаются кочки, улучшаются луга и пастбища.

Почвенная фреза для мотоблока

Почвенную фрезу для мотоблока применяют во время пред посевного периода весной, после отвальной обработки. Не рекомендуют использовать фрезы на легких почвах, чтобы избежать распыленности.

Внешне почвофрезы похожи на согнутые ножи или сабли, которые закрепляют на валу в определенном порядке. Скорость вращения вала достигает 200 об/мин. Навешивается он сзади на мотоблок. Работа почвофрезы зависит от вала отбора мощности. Более лучший результат фреза дает во время увеличения скорости движения.

Схема и устройство фрезы для мотоблока

Благодаря саблеобразной форме, фрезы для мотоблока безопасны в работе. Если мотоблок наезжает на корень или камень, фрезы его приподнимают подобно колесу автомобиля, при этом дальше продолжая обработку. Если же фрезы прямые, то они могут зацепиться за препятствие и опрокинуть мотоблок. Последствием может быть потеря равновесия оператором и возможное падение на фрезы.

Ножи крепятся к пластинам, которые под различными углами приварены к валам. Благодаря этому фрезы входят в почву плавно, по очереди. Это благоприятно отражается на трансмиссии мотоблока.

Почвенная фрезы гусиные лапки для мотоблоков

Для придачи большей прочности фрезам, их изготавливают из стали, цельносварными и неразборными. Такие фрезы получили название — фрезы гусиные лапки для мотоблоков. Они успешно и эффективно применяются при работе с твердой почвой. Они устанавливаются почти на любой мотокультиватор или мотоблок.

Главное, чтобы диаметр оси был правельным. Фрезы гусиные лапки отлично применяются при наличии твердого грунта, чтобы вспахать его «под картошку». Также их применяют для профилактики от садовых вредителей (проволочника или колорадского жука) или для быстрой вспашки огорода.

Разделяют фрезы гусиные лапки на 3-х и 4-х рядные. Если диаметр оси 25 мм, 3-х рядные фрезы используют для мотокультиваторов Техас, Крот, Caiman, Нева, а 4-х рядные используют для мотоблоков Фермер, Салют, Фаворит. Если диаметр оси 30 мм 4-х рядные фрезы используют для мотоблоков Каскад, Pubert, Master Yard, Нева.

Как изготовляется самодельная фреза из моста

В качестве основы берется мост от любой легковой машины.

С моста обрезают все лишние элементы, которые не будут задействованы в устройстве фрезы. Мост устанавливается на металлическую раму, которая вручную сваривается из металлических труб или швеллеров, рама должна располагаться на двух колесах таким образом, чтобы мост находился на высоте 30-70 сантиметров от поверхности земли.

Длину моста укорачивают до необходимых размеров.

Чтобы закрепить фрезерный вал, необходимо сделать металлические самодельные щеки из железа, толщина металла используется от 8 до 12 миллиметров.

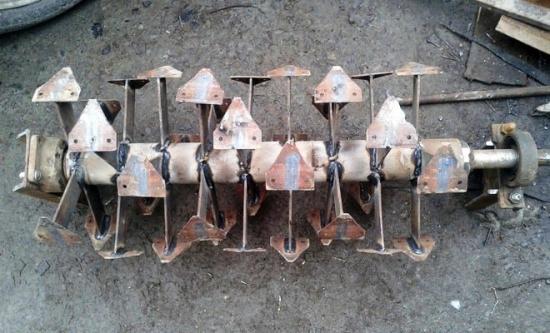

Для изготовления вала фрезы берется толстостенная труба, ее диаметр составляет около 50-60 миллиметров. К фрезерному валу приваривают несколько сегментов, от 5 до 10 штук, на концы которых привариваются ножи, например, «гусиные лапки».

На вал и на мост устанавливают с обеих сторон по 2 звездочки, количество зубьев которых составляет от 18 до 28, на звездочки одевают две цепи с обеих сторон моста и вала, шаг цепи должен соответствовать шагу зубьев на звездочках.

Вал фрезы закрепляется к мосту с помощью металлической пластины, толщиной около 10 мм. Поверх звездочек с цепями надевают защитный металлический кожух. Цепи обязательно промазывают солидолом.

Почвенная фреза и фрезы гусиные лапки для мотоблока

Почвенная фреза для мотоблока используется для уничтожения сорняков, интенсивного крошения почвы, перемешивания слоев почвы, выравнивания поверхности поля и завертывания удобрений. Фрезы применяются особенно эффективно когда обрабатываются тяжелые переувлажнённые почвы, разрабатываются задеренелые пласты, срезаются кочки, улучшаются луга и пастбища.

Почвенная фреза для мотоблока

Почвенную фрезу для мотоблока применяют во время пред посевного периода весной, после отвальной обработки. Не рекомендуют использовать фрезы на легких почвах, чтобы избежать распыленности.

Внешне почвофрезы похожи на согнутые ножи или сабли, которые закрепляют на валу в определенном порядке. Скорость вращения вала достигает 200 об/мин. Навешивается он сзади на мотоблок. Работа почвофрезы зависит от вала отбора мощности. Более лучший результат фреза дает во время увеличения скорости движения.

Схема и устройство фрезы для мотоблока

Благодаря саблеобразной форме, фрезы для мотоблока безопасны в работе. Если мотоблок наезжает на корень или камень, фрезы его приподнимают подобно колесу автомобиля, при этом дальше продолжая обработку. Если же фрезы прямые, то они могут зацепиться за препятствие и опрокинуть мотоблок. Последствием может быть потеря равновесия оператором и возможное падение на фрезы.

Ножи крепятся к пластинам, которые под различными углами приварены к валам. Благодаря этому фрезы входят в почву плавно, по очереди. Это благоприятно отражается на трансмиссии мотоблока.

Для изготовления ножей используют углеродистую сталь. Если есть доступ к кузнице, используя рессору, можно изготовить такие ножи.

Для изготовления других деталей используются следующие марки стали: Ст-25, Ст-20, Ст-10, которые легко поддаются сварке.

Почвенная фрезы гусиные лапки для мотоблоков

Для придачи большей прочности фрезам, их изготавливают из стали, цельносварными и неразборными. Такие фрезы получили название — фрезы гусиные лапки для мотоблоков. Они успешно и эффективно применяются при работе с твердой почвой. Они устанавливаются почти на любой мотокультиватор или мотоблок.

Главное, чтобы диаметр оси был правельным. Фрезы гусиные лапки отлично применяются при наличии твердого грунта, чтобы вспахать его «под картошку». Также их применяют для профилактики от садовых вредителей (проволочника или колорадского жука) или для быстрой вспашки огорода.

Разделяют фрезы гусиные лапки на 3-х и 4-х рядные. Если диаметр оси 25 мм, 3-х рядные фрезы используют для мотокультиваторов Техас, Крот, Caiman, Нева, а 4-х рядные используют для мотоблоков Фермер, Салют, Фаворит. Если диаметр оси 30 мм 4-х рядные фрезы используют для мотоблоков Каскад, Pubert, Master Yard, Нева.

Активная фреза для мотоблока своими руками

Обычно активная фреза для мотоблока продается в комплекте к мотоблоку. Но иногда нужно выполнить работу, используя специализированные фрезы, которые нигде не продаются. В этом случае необходимо изготовить фрезы для мотоблока самому.

В этом случае можно пойти двумя путями: сделать фрезу самостоятельно или заказать изготовление у мастера. Первый вариант довольно трудоемкий. Но на изготовление фрезы будет потрачено немного времени и денег, на стоимость материалов.

Второй вариант имеет ряд достоинств: наличие у мастера всех необходимых инструментов и материалов, и в результате фреза будет более практична.

Вначале необходимо продумать функциональность и конструкцию фрезы. Чтобы это сделать, следует ознакомиться с аналогами. Для достижения максимальной функциональности и безопасности, необходимо учитывать все детали конструкции.

Если этого не учитывать, то фреза не будет делать необходимую работу, и вся работа по ее изготовлению окажется пустой тратой времени. Подготавливать необходимые материалы нужно после того, как подготовили чертежи.

Если конструкция фрезы содержит фигурные или победитовые элементы, их изготовление заказывается в мастерской. А другие элементы покупаются в магазине или используются те, которые есть.

После того, как все детали изготовлены, необходимо собрать нормально работающую фрезу, что не каждому под силу. Сборка должна идти строго по чертежам, без всяких отклонений в конструкции. В ином случае фреза будет постоянно уходить в сторону, что очень усложнит работу.

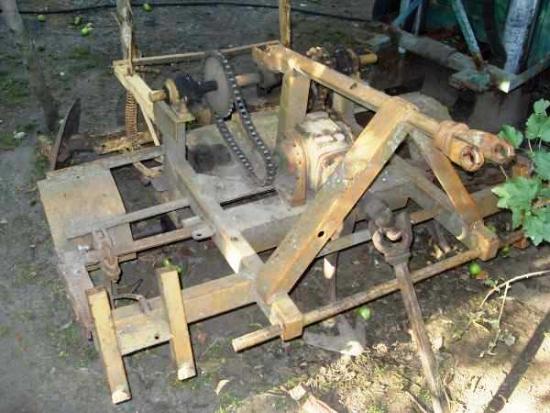

Фреза для минитрактора своими руками

Так как почвенная фреза представляет собой простую конструкцию, ее можно изготовить самостоятельно, в домашних условиях.

Чтобы собрать данное устройство, потребуются следующие инструменты:

• сварка;
• дрель;
• угловая шлифмашина;
• гаечные ключи;
• болты и гайки.

Первым делом производится металлическая рама. Чтобы изготовить ее, потребуется либо железная труба, либо металлический швеллер, диаметр трубы должен составлять минимум 40 мм, а толщина швеллера – 5 миллиметров и больше.

Выбранный материал разрезается на 4 отрезка, получившиеся части сваривают друг с другом с помощью сварочного аппарата. По ширине получившаяся рама может быть от 50 до 150 см, в зависимости от мощности небольшого трактора.

Во время создания металлической рамы предусматривают места, где будут устанавливаться опорные колеса. Они должны монтироваться, таким образом, чтоб была возможность регулировать расстояние каркаса фрезы до земли.

После закрепления рамы и установки колес, закрепляется вал к раме на расстоянии 30-50 сантиметров от земли, в зависимости от длины фрезерных ножей.

Чтобы передавать тяговое усилие, металлический вал через редуктор соединяют с валом отбора мощности трактора. Вал обязательно закрепляют на сварную раму через подшипники и втулки.

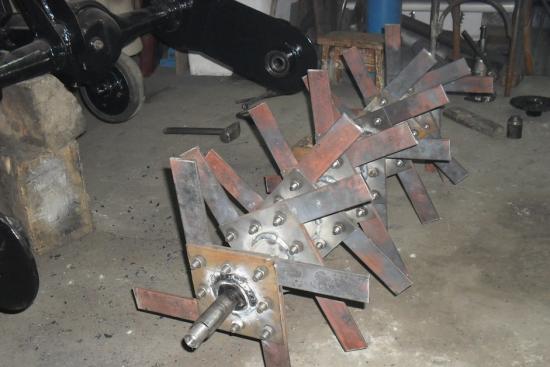

Ножи производят из полосок металла, толщина которого составляет 10-12 миллиметров. Специалисты рекомендуют применять только высокопрочную инструментальную сталь для изготовления металлических ножей, ведь именно они будут испытывать основную нагрузку. В зависимости от ширины вала, используют подходящее количество ножей.

К примеру, для устройства шириной 120 см берется четыре элемента, на которых установлено три ножки. Обязательно каждая ножка на конце изгибается под углом 70-90 градусов, эти изгибы будут рыхлить грунт. Ножи закрепляют к валу через резьбовые соединения. Все конструктивные элементы, которые будут тереться друг об друга, обязательно смазывают маслом или солидолом.

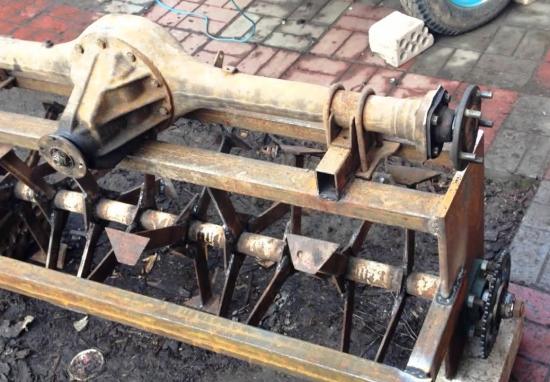

Самодельная фреза на минитрактор своими руками из моста Волги

Используя мост от автомобиля Волга, изготавливают почвенную фрезу для небольшого трактора, к примеру, Т-40. Ширина фрезерной установки составляет 180 см. Вначале изготавливается рама из металлических уголков или квадратов, размер рамы составляет 180х60 сантиметров, на эту раму будет устанавливаться база фрезы.

Рама сваривается на ровной плоскости, чтобы не было перекосов, после чего с моста Волги убирают шайбу и подшипник. Мост режется болгаркой на длину рамы, разрезать важно под прямым углом.

Мост устанавливают сверху рамы, а режущая часть фрезы с ножами монтируется внизу рамы, ножи закрепляют на металлическую трубу-ось, которая устанавливается через подшипники и закрепляется при помощи пластины к раме.

Как устроена почворезка

Устройство грунтофрезы настолько простое, что некоторые фермеры делают подобные приспособления для обработки земли собственноручно. По сути, это большая металлическая рама на колесах. На ней закреплен горизонтальный вал с лезвиями, которые и режут грунт. Вал приводится в действие двигателем трактора через редуктор, соединителем при этом выступает кардан. Некоторые почвофрезы (или ротоваторы) работают от цепной передачи.

Для защиты вала от попадания на него комьев грязи, на раму устанавливается металлический кожух. Максимальная нагрузка во время работы приходится на ножи. Для повышения их износоустойчивости лезвия сделаны из закаленной стали. Наиболее востребованы ножи звездчатой или крестообразной формы.

Как выполняется замена почвофрезы на новую

В зависимости от вида почвофрезы, проводится замена ее элементов на новые.

Действовать необходимо в такой последовательности:

• демонтируется металлический кожух с вала;
• соединяется вал, установленный на минитракторе и вал почвофрезы с передаточным трансмиссионным валом. Важно проследить, чтобы штифт оси надежно зафиксировался;
• небольшой трактор подкатывают как можно ближе к фрезе;
• поднимают соединительные звенья, расположенные в нижней части устройства;
• в разъем вставляется вилка зажима. Те соединительные звенья, которые располагаются в нижней части, важно надежно соединить друг с другом посредством стопорного штифта;
• соединяются верхние звенья, их так же соединяют с помощью штифта.

Разбирают почвенную фрезу и заменяют ее новой по такой же схеме, только все делают в обратном порядке.

Описание

Данный вид навесного оборудования достаточно хорошо распространен на отечественном сельскохозяйственном рынке. Преимущественно, это российские и белорусские агрегаты, сделанные в соответствии с отечественными стандартами качества.

ФР-00010

Описание модельного ряда хотелось бы начать с ФР-00010, изготавливаемом на Минском тракторном заводе. Понятно, что предназначается она для минитракторов МТЗ, но может агрегатироваться и другими моделями, имеющими схожую систему присоединения навесного оборудования, например Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

Данное устройство может быть использовано не только на легких грунтах, но и на довольно тяжелых участках почвы. Разрешается использование данной фрезы на склонах, наклон которых не превышает десять градусов.

• глубина вскапывания – до 120 мм;
• ширина обрабатываемой полосы – от 440 до 610 мм;
• длина агрегата – 65,5 см;
• ширина агрегата – 68 см;
• высота агрегата – 47,5 см;
• общий вес – 47 кг;
• производительность на легком грунте – 0,18 гектара в час;
• производительность на тяжелой почве – 0,12 гектара в час;
• максимальная скорость – 3 км/ч.

Данная фреза на минитрактор, цена которой будет составлять порядка 24 тысяч рублей, предназначена для предварительной подготовки земельного участка для его дальнейшего использования.

Подробнее о работе фрезы ФР-00010 смотрите на видео:

ФНМ-1 также производится в Белоруссии, что и предыдущая модель. Используется она на самых различных типах грунта, но не допускается применение на излишне наклоненных поверхностях (до десяти градусов).

• глубина вскапывания – до 80 мм;
• ширина обрабатываемой полосы – от 440 до 600 мм;
• длина агрегата – 66 см;
• ширина агрегата – 74 см;
• высота агрегата – 45 см;
• общий вес – 50 кг;
• производительность на легком грунте – 0,198 гектара в час;
• производительность на тяжелой почве – 0,132 гектара в час;
• максимальная скорость – 3 км/ч.

Данная модель будет стоить порядка 17 тысяч рублей, в зависимости от ценовой политики отдельных интернет-магазинов.

1 GQN-125

1 GQN-125 является довольно мощной моделью, поэтому у нее есть определенные требования к минитрактору, вернее, к его мощности. Номинально, она должна составлять от 24 до 30 л.с. Применяться она может на самых различных участках земли, от легких до тяжелых грунтов.

• глубина вскапывания – до 200 мм;
• ширина обрабатываемой полосы – до 1250 мм;
• длина агрегата – 90 см;
• ширина агрегата – 100 см;
• высота агрегата – 135 см;
• общий вес – 220 кг;
• максимальная скорость – 4 км/ч.

Стоимость данной фрезы составляет порядка 32 тысяч рублей. Кроме того, это не единственный представитель данной линейки. Кроме него, есть достаточно много моделей, отличающихся между собой шириной полосы, которую они обрабатывают. В данном случае, порядковый номер будет идентичен данной ширине.

Полезные советы и рекомендации

Для продления срока эксплуатации фрезерной установки важно соблюдать некоторые рекомендации специалистов и изготовителей оборудования. Конструктивно данные агрегаты очень похожи между собой, поэтому советы, которые приводятся ниже, актуальны для любой модели почвофрезы.

Вот основные, наиболее важные рекомендации:

• Прежде чем приступать к эксплуатации оборудования, важно проверить, насколько надежны крепежи, соединительные элементы конструкции. Если возникает необходимость, важно провести регулировку соединений.
• В редукторе находится смазка – масло, важно регулярно проверять количество этого масла, если уровень ниже допустимой отметки, обязательно доливают смазочную жидкость.
• Если почвофреза эксплуатируется первый раз, важно провести предварительные подготовительные работы. Такая подготовка представляет собой обкатку на протяжении одного-двух часов, при этом фреза должна испытывать минимальную нагрузку. Если обкатка прошла успешно, приступают к основной работе.
• Прежде чем приступать к эксплуатации устройства, важно внимательно, не спеша прочитать инструкцию, которую предоставляет изготовитель оборудования. После этого устанавливают ножи и эксплуатируют фрезу строго в соответствии с инструкцией.
• По завершении каждого применения устройства важно очищать агрегат от любых загрязнений, включая растения, пыль и грязь.

Перед зимним периодом или в другое время, когда в течение продолжительного периода устройство не будет эксплуатироваться, с него демонтируют шарнирную муфту. А режущие элементы смазывают солидолом или маслом, чтобы они не ржавели.

При возникновении какой-то поломки, когда определенная часть оборудования выходит из строя, приобретают сменную деталь в специализированном магазине или на интернет-ресурсе, которых сейчас достаточно много.

Часто ломаются режущие элементы, особенно если рыхлить приходится плотную, твердую почву. Также выходят из строя шестеренки и подшипники, особенно при интенсивной эксплуатации агрегата. Купить комплектующие детали не составит труда, главное – точно знать модель почвофрезы:

Описание

Данный вид навесного оборудования достаточно хорошо распространен на отечественном сельскохозяйственном рынке. Преимущественно, это российские и белорусские агрегаты, сделанные в соответствии с отечественными стандартами качества.

ФР-00010

Описание модельного ряда хотелось бы начать с ФР-00010, изготавливаемом на Минском тракторном заводе. Понятно, что предназначается она для минитракторов МТЗ, но может агрегатироваться и другими моделями, имеющими схожую систему присоединения навесного оборудования, например Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

Данное устройство может быть использовано не только на легких грунтах, но и на довольно тяжелых участках почвы. Разрешается использование данной фрезы на склонах, наклон которых не превышает десять градусов.

• глубина вскапывания – до 120 мм;
• ширина обрабатываемой полосы – от 440 до 610 мм;
• длина агрегата – 65,5 см;
• ширина агрегата – 68 см;
• высота агрегата – 47,5 см;
• общий вес – 47 кг;
• производительность на легком грунте – 0,18 гектара в час;
• производительность на тяжелой почве – 0,12 гектара в час;
• максимальная скорость – 3 км/ч.

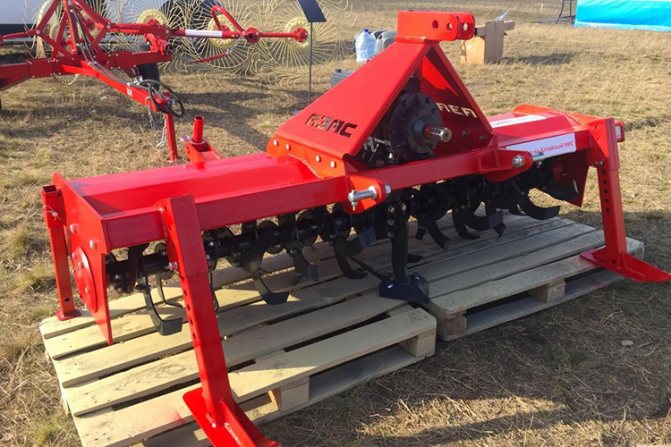

Грунтообрабатывающие установки на трактор МТЗ

В отечественных фермерских хозяйствах чаще всего работают на технике Минского тракторного завода. Это могут быть мини-тракторы или универсальные пропашные машины: модель МТЗ-82 с полным приводом и заднеприводный трактор МТЗ-80.

Для миниатюрных моделей подходят фрезы белорусского или китайского производства. Из первых популярна грунтофреза ФР-00010. Это навесное оборудование для обработки как легких, так и тяжелых грунтов. Максимальный угол наклона участка при этом – 10°. Преимущество такой установки – регулируемая ширина охвата в диапазоне 44 – 61 см. Глубина ножей – 120 мм. Производительность фрезы ФР-00010 – 0,2 Га/час.

Для небольших фермерских хозяйств и для обработки земли в садах и огородах используют грунтофрезу ФНМ-1. Она агрегатируется с мотоблоками МТЗ-05 и МТЗ-064. Такое оборудование крепится к ВОМ трактора и работает при скорости вращения вала не менее 357 об/мин. В зависимости от рабочей машины производительность этой установки варьируется в диапазоне 0,08 – 0,2 Га/час.

Для универсальных пропашных машин фермеры чаще всего покупают оборудование польского производства трех марок:

• Wirax;
• Bomet;
• Akpil.

Все это – техника польского производства. По характеристикам она сходна между собой: горизонтальные установки для подготовки сельхозугодий. Минус у них один – быстрый износ металла, шестеренок и цепей. По отзывам, в среднем грунтофрезы ходят 2 года, поэтому необходимо своевременно проводить замену проблемных частей. Качество лезвий же у польской техники на высоте, но их также придется менять, но только не из-за поломки, а из-за стачивания. Польская техника продается без карданного вала с возможностью его дополнительного приобретения.

Самые востребованные модели – Wirax 1,8 и 2,1. Они отличаются друг от друга только шириной вала. Производительность установки – 0,8 Га/час. Ее вал совершает до 540 об/минуту. Максимальное углубление – 150 мм. Всего на валу установлено 60 ножей. При скорости 6 км/ч они измельчают крупную стерню, одновременно перемолачивая землю вместе с удобрениями.

У Bomet в отечественных фермерских хозяйствах востребована установка с маркером U540. У нее мощный редуктор, поэтому использовать такую резку можно даже «под дымом». Преимущество этого оборудования – повышенный запас прочности рабочих частей и наличие универсальных креплений для сцепных устройств 1 и 2 категории. Маркер 540 в названии – максимальное количество об/минуту от ВОМ трактора. Минимальные рабочие характеристики машины, к которой крепится это навесное оборудование, – 18 л/с. С увеличением ширины вала пропорционально меняются требования к технике. Ножи у Bomet U540 вспахивают землю на 200 мм в глубину.

Средним вариантом между Wirax и Bomet считается навесная грунтофреза Akpil 2,1. По производительности она не уступает конкурентам и выдает все те же 0,8 га/час. Диапазон глубины вспашки варьируется от 50 до 180 мм. Количество ножей у нее такое же, как и у Wirax 2,1. Преимущество этой модели – регулированные центральные колеса, благодаря которым Akpil 2,1 можно обрабатывать стерню и формировать грядки.

На трактор МТЗ-82, МТЗ-921 и МТЗ-1025 подходят также китайские фрезы 1GQN-205. По качеству они не уступают польским, а стоят дешевле. Из минусов фермеры отмечают размерность ножей: в длину и ширину они меньше, чем у польских грунтофрез. Несмотря на это, фреза подходит для обработки сложных грунтов и целинных земель.

Принцип работы режущих элементов фрезы

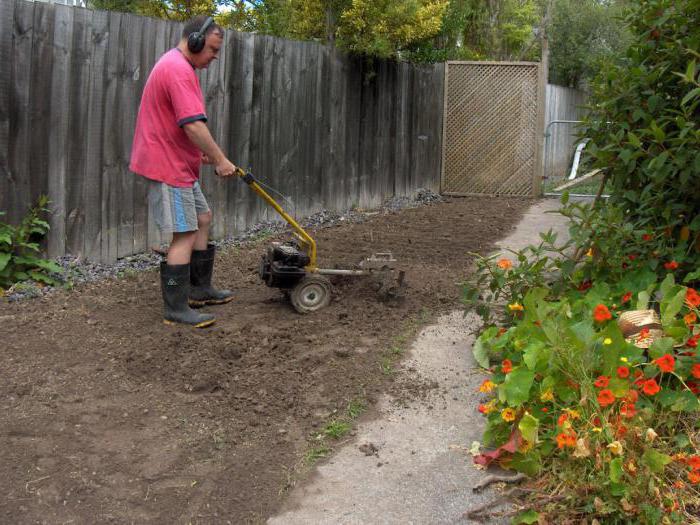

Агрегат работает по следующему принципу. Движущийся мотокультиватор заставляет ножи фрезы поднимать и переворачивать плодородные слои почвы. Действия осуществляются по аналогии с обработкой грунта на приусадебном участке с помощью лопаты.

Применение почвофрезы позволяет механизировать весь процесс, связанный с обработкой почвы, ускорив его в десятки раз.

Для осуществления процесса функционирования данного оборудования секции с ножами закрепляются на валу, который совершает вращательные движения. Привод вала представляет собой источник мощности, за счет которого рабочие части должны сначала погружаться в почву, а затем подниматься и откладывать землю в сторону. Если общая ширина фрезы достигает 2100 мм, рабочий захват должен составлять от 800 мм.

Передача необходимого для работы усилия должна осуществляться через вал отбора мощностей. Вал с установленными на нем ножами фрезы приводится в движение за счет редуктора, который увеличивает и уменьшает скорость вращения. Это позволяет осуществлять регулировку мощности навесного оборудования.

Оценка максимальной глубины воздействия производится на уровне 150-200 мм. При этом естественная среда обитания анаэробных и аэробных микроорганизмов не нарушается. Это ведет к созданию благоприятных условий, способствующих росту различных культур.

Принцип работы

Ротоватор крепится к трактору и подключается к его ВОМ. Мощность передается на редуктор через кардан. Фрезы для мини и средних машин работают при 540 об/мин. Прежде чем начать движение, необходимо опустить ножи на нужную глубину. Чтобы уменьшить нагрузку на ротоватор, трактор должен двигаться на скорости 0,4 км/ч. В таком режиме лезвия справляются не только с рыхлением, но и с удалением сорняков, измельчением корней и небольших камней.

Важно помнить, что резцы, или молотки у землерезки неподвижны, поэтому заменить их ножами другой формы иногда невозможно. Покупая грунтофрезу, необходимо сразу приобрести дополнительный комплект резцов такой же марки, проверив их совместимость с основным валом. Защищаясь от конкурентов, каждый производитель на свои разработки получает патент, поэтому современные почвофрезы нельзя назвать универсальными.
