Прицеп Нефаз Пчелка: характеристики, особенности эксплуатации

Технические характеристики модели Нефаз 8122

При шансе увидеть новую не эксплуатируемую модель можно сразу понять, что наполеоновские планы уходят в небытие.

• Удобство.
• Легкость.
• Компактность.

Сочетаются :

• Малой грузоподъемностью.
• Слабым исполнением материала.
• Нулевой видимостью в боковых зеркалах.
  Прицеп Нефаз 8122

А может быть, поэтому автомобилисты нагружают его сверх нормы. Хотят телом чувствовать, что сзади прицеп Пчелка. Вероятно, они не читали эти скромные цифры:

• Одна ось.
• Кузов самосвальный.
• Прямое дышло.
• Грузоподъемность 200 кг.
• Снаряженная масса 125 кг.
• Полная масса 325 кг.
• Допустимая нагрузка на узел сцепки с автомобилем 30 кг.
• Размеры кузова 1,2х1,6 м.
• Откидные задний и передний борта увеличивают длину до 2,4 м.
• Полезная площадь 1,8 м2.
• Объем стандартной комплектации 0,61 м3.
• Объем с каркасом 1,44 м3.
• Независимая подвеска состоит из:
  • Поперечных рычагов.
  • Фрикционных амортизаторов.
  • Пружин.
• Скоростной предел 80 км/ч.

Комплектация предполагает четыре варианта:

1. Без тента.
2. С низким тентом.
3. С надставным каркасом и высоким тентом.
4. С каркасом и обоими тентами.

Тюнинг модели Нефаз 8122

Распространенная модель прицепа Пчелка – Нефаз 8122. В хозяйстве его используют как прицепную телегу, в противовес ручной тележке. Его характеристики не прощают перегруза по массе, поэтому пчелка очень удобен сезонно, так сказать, по мелочи. Но выезд на трассу с пустым кузовом опасен, так как агрегат все время прыгает, а подвеска ведет себя непредсказуемо.

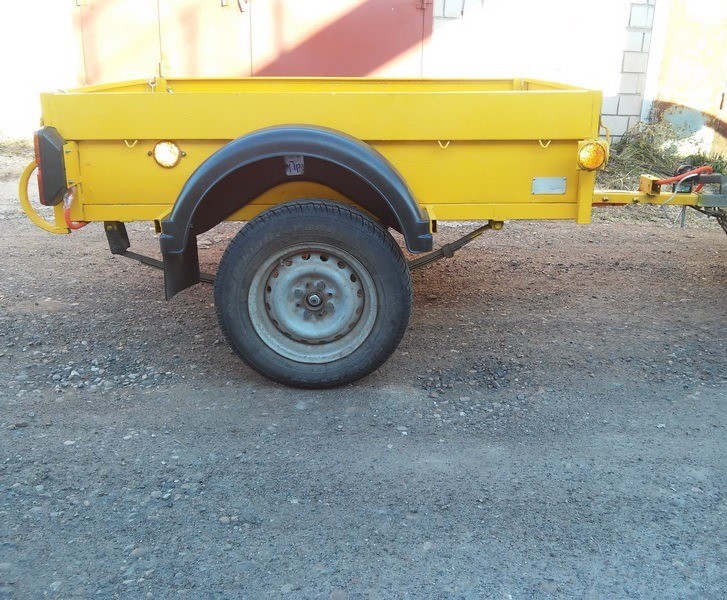

Прицеп Пчелка после доработки

Для понимания работы с прицепом приводится пример его соединения с мотоблоком, который оснащен фаркопом. Прицепы независимо от их ценового класса являются специализированными устройствами в соответствии с допустимыми условиями эксплуатации. Ведь мало кто на рамном лодочном прицепе повезет охапку бревен, потому что для этого есть прицеп-роспуск с манипулятором. Перевозка среднегабаритных грузов, сыпучих стройматериалов, сельскохозяйственной продукции весом не более 200 кг – вот его прямое назначение. Но об этом забывают. А после очередной неудачи тратят время на ремонт и переоснащение:

• Подвеска подвергается первостепенному апгрейду. В большинстве случаев вместо пружин ставят рессоры не менее трех листов на колесо. Донором выступает «Москвич 412». От него и амортизаторы подходят.
• Прицеп уверенней ведет себя на дороге после замены подвески, но водителя не устраивают оптические приборы: светят тускло, то ли форма не та. Оптика вторая на замене.
• Видимо, после смены оптики на яркую водитель замечает слабенькие колеса. Замена на 13-й или 14-й радиус решает проблему. Однако ступичные узлы тоже не устраивают. Без сварщика здесь не обойтись, а вазовские ступицы подходят в самый раз.

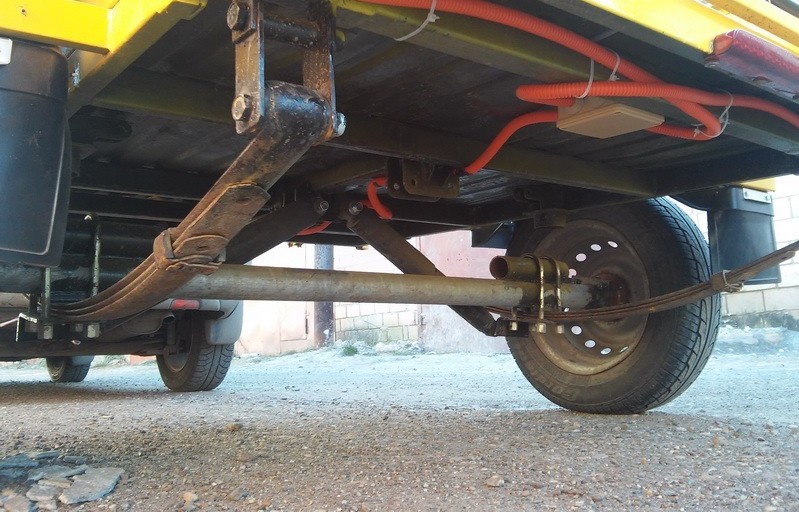

  Доработка ходовой прицепа Нефаз
• Высокий клиренс из-за смены колес приводит к подъему задней части прицепа при захвате фаркопа автомобиля. Стоит позаботиться о брызговиках. Вазовская «копейка» располагает комплектом.
• Далее водитель не знает, как потратить время и пускается в полный тюнинг.
• Не устраивает сцепной механизм – замена на импортную головку. А это уже денежные вложения.
• Тросы фиксации на откидные борта обеспечат дополнительное удобство.
• Подкатное колесо туда же. Зачем тогда нужен автомобиль, если можно катать вручную?
• И финальный аккорд. Перекраска прицепа пчелка в желтый цвет с черными полосками. Только не забыть приобрести резинобитумную мастику для грунтовки днища от российских ухабов и лишнего шума.
  Результат тюнинга прицепа Нефаз

Ось для легкового прицепа: виды, как сделать своими руками

Всем привет! У нас в стране живет множество умельцев, которые предпочитают все делать своими руками. Некоторые даже самостоятельно собирают ось для легкового прицепа. Потому на эту тему мы сегодня с вами и поговорим.

Прежде чем начать сборку элемента своего прицепа для легковых автомобилей, советую определиться с выбором конструкции. Они бывают разными, что привносит в устройство некоторые различия.

Немного поработав со ступицей, пружинами, амортизаторами и остальными составляющими, у вас может получиться отличная самодельная ось, а прицеп с зависимой или с независимой подвеской будет демонстрировать характеристики не хуже, чем заводские модели.

Варианты конструкций

Для некоторых проще заказать в сборе готовую ось, нежели что-то собирать самостоятельно. Но если вы знаете, как сделать или хотите понять, каким образом все это изготавливается своими руками, предлагаю просто купить или найти соответствующие детали, и собрать из них полноценную ось.

Но какую? Ось автоприцепа, как элемент подвески — это просто труба. Она бывает двух типов, в зависимости от сечения:

Если взять идентичные параметры толщины стенок, площадь сечения и диаметр, тогда для изгиба квадратные версии потребуют больше усилий. То есть они прочнее круглых.

Также ось в сборе идет со ступицей и тормозами (не везде). В основном используют 2 вида ступиц:

Цена и пригодность к ремонту лучше у ромашки, хотя блок-ступицы надежнее и долговечнее при более высокой цене. Поменять их можно только в сборе. Ничего плохого тут не вижу, поскольку это упрощает процедуру замены и обслуживание прицепа.

Ступицы приваривают или прикручивают. Последний метод соединения активно используется на Курганских прицепах. Соответственно, между сварной и сборной конструкцией я бы отдал предпочтение последней из-за более простого подхода к ремонту и обслуживанию. Но решать вам.

На грузовиках и реже на легковых машинах прицепы могут идти с поворотной осью, где весь мост вращается по вертикальной оси с помощью шкворневого поворотного круга.

Подвеска или ось, используемая на автоприцепах, бывает:

• торсионной (с тормозами и без);
• рессорной (с тормозами и без).

Их мы рассмотрим более подробно.

Рессорные и торсионные

Торсионные модели сейчас очень востребованы и популярны. Это можно объяснить объективными преимуществами:

• долго служат;
• нет сложностей в эксплуатации;
• простое техническое обслуживание;
• не обязательно использовать амортизаторы;
• имеют небольшие размеры;
• между осью и рамой сокращается пространство;
• обладают небольшой массой;
• это конструкции с независимой подвеской у колес прицепа.

Торсионные или резиножгутовые конструкции оснащаются жестким креплением с рамой. Есть многоугольная труба, монтируемая к раме, внутри которой находится труба аналогичной формы, только с меньшим диаметром. Свободное пространство между ними заполнено специальными жгутами из резины. Они позволяют обеспечивать неподвижность внутренней трубы, соединенной с колесом.

Такую подвеску я бы не стал покупать среди б/у вариантов. Подержанные или бу обладают уже заметно сокращенным ресурсом, поскольку длительно службы напрямую зависит от состояния жгутов.

Плюс резиножгутовые модели не подойдут для активной эксплуатации в жестких условиях. Это вариант для тех, кто собирается эксплуатировать прицеп в основном по городу и по сравнительно ровному асфальту.

Если условия эксплуатации будут жесткими, тогда есть смысл сделать или купить более устойчивую к нагрузкам ось рессорного типа. Ей не страшны серьезные перегрузки из-за большей длины хода по сравнению с торсионным аналогом. Но учтите, что ухаживать за рессорной подвеской придется тщательнее и чаще.

Рессорная, как и торсионная вариация оси, доступа в Воронеже, в Беларуси, ее можно купить в Москве, Спб, обратиться в Челябинск или Киев. Не так важно, где вы живете. Сейчас ширина ассортимента настолько безгранична, что заказать подвеску в сборе или комплектующие для самостоятельного изготовления, не составляет труда.

Относительно рессорной подвески я уже писал ЗДЕСЬ, потому советую пройти по ссылке и почитать.

Как переделать колеса на прицеп

Колеса прицепа могут выйти из строя по причине регулярных перегрузок, старых камер, избыточного давления в камерах, что случается, когда колеса «перекачивают».
К примеру, как переделать прицеп пчелка на жигулевские колеса, если у него за четыре года эксплуатации, четвертый раз лопнула камера? Водители уже не пытаются искать и монтировать 10 дюймовые колеса, поскольку они не выдерживают нагрузок. А покупать родные для пчелки расходники многие не считают оптимальным вариантом решения проблемы.

Немного про ось, подвески и ступицы

Вы можете купить готовую ось, но если вы тут и читаете это, то понимаете, что самодельная ось для прицепа обойдётся гораздо дешевле, вы получите общее представление про работу оси и, возможно, удовольствие.

Сама по себе ось простой элемент подвески, а по факту это труба, которая бывает квадратной или круглой.

Если сравнивать прочность этих двух видов осей (с одинаковой толщиной стенок), то квадратная, естественно, лучше. Однако оси с квадратным сечением в повседневной жизни не используют. Так как они более дорогие, как в покупке/производстве, так и в техобслуживании.

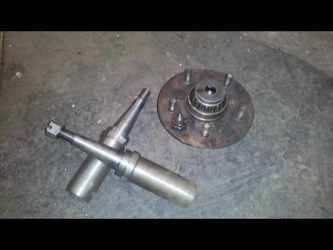

Покупая ось, с ней в наборе идут ступицы, которые зачастую идут с тормозами. Но если вы собираете ось своими руками, то вам придётся их собственноручно соединять с осью. Поэтому вам следует знать, что ступицы бывают двух видов:

• Блочные (более надёжные, долговечные, но и дорогие);
• Ромашковые (они проще, менее надёжны, и, естественно, дешёвые);

Так как при замене ступиц не предусматривается, что вы будете их разбирать, это облегчает техническое обслуживание прицепов. В связи с этим ромашковый вид ступиц пользуется популярностью.

Соединить ступицу с осью можно двумя способами – приварить или прикрепить на болтах.

Сварка ступицы с осью является более надёжным способом, однако если ступица сломается и появится необходимость замены, снять её будет крайне затруднительно.

Подвески бывают двух видов:

• торсионные;
• рессорные;

Торсионные модели более востребованы, что легко объясняется, ведь они:

• долговечны;
• крайне просты в эксплуатации;
• компактны и весят относительно немного;
• также у них нет необходимости в амортизаторах;

Торсионная подвеска жёстко соединяется с рамой. Она состоит из пустой трубы (многоугольной), внутри которой точно такая же, но меньшего диаметра, что по совместительству также является внутренним валом, к нему и крепится колесо. Меньшая труба обкручена резиновыми прокладками (жгутами) так, что всё пустое пространство между трубами заполнено ими.

Торсионные подвески подходят для эксплуатации в городе и на асфальтированных дорогах.

Рессорные подвески жёстче и устойчивее к нагрузкам. Такие подвески подходят для эксплуатации в обычных так и в экстремальных условиях. Недостаток этого типа в том, что он дороже, за ним нужен уход.

Порядок проведения работ

1. В ступицах от ВАЗ делаем отверстия для крепежа. Самое важное при этом – сверлить точно вертикально.
2. Проводим демонтаж старых колес.
3. После этого устанавливаем переходник, сначала первую деталь разборной конструкции.
4. Надеваем на эту часть ступицу.
5. Теперь устанавливаем вторую часть от переходника, с помощью которой будет зажат неиспользуемый подшипник.
6. Устанавливаем родную гайку, закрепляем с помощью шплинта.
7. Ставим колесо.
8. Повторяем процедуры с остальными колесами.

Как видите, при желании справиться с такой задачей, как переделка колес на прицепе – вполне реально.

Для новичков на всякий случай добавим информацию о колесах, чтобы никто случайно не купил совершенно ненужные изделия, оборудование, которое вам не пригодится.

Начинающие водители ошибочно полагают, что буква R на колесах – это их радиус. Ничего подобного! R означает, что данные шины радиальные (метод компоновки металлического корда и резины). А если увидите букву D на резине – это опять-таки не диаметр, а диагональная шина (другой метод компоновки корда и резины).

Цифры после буквы R означают диаметр отверстия в шине, этот показатель должен соответствовать внешнему диаметру диска. И учитывайте, что данные размеры всегда указывают в дюймах (1 дюйм равен 25,4 миллиметра). То есть R 16 – это радиальная шина на диск с диаметром 16 дюймов или 406,4 мм.

Проверьте, все ли у вас подготовлено?

1. Диски, новые или БУ, но пригодные к эксплуатации, способные выдерживать нагрузку.
2. Шины, соответствующие размерам дисков.
3. Ступицы к вашим колесам.
4. Запасные рычаги на случай, если понадобится вернуться к стоку.
5. Электрическая дрель понадобится для сверления отверстий. Например, может возникнуть необходимость сделать прорези на ступицах под разболтовку.

Следует тщательно все рассчитать, продумать, как на прицепе переделать колеса, чтобы не пришлось потом исправлять ошибки.

Процесс сборки оси для прицепа легкового автомобиля

На данный момент, если вы хотите собрать ость для прицепа, у вас уже должны быть подготовленные рама и колёса. Последовательность действий следующая:

• Выберете балку (с круглым или квадратным сечением, какая вам больше приглянулась);
• Далее соедините крепежом болтами или с помощью сварки ступичную ось с уже выбранной балкой. В основную трубу ступичная должна входить где-то на пару миллиметров;
• Если ваш прицеп одноосный, то установите ось на расстоянии, что составляет 40% от длины вашего прицепа, от заднего борта. На этом этапе замеры необходимо производить с максимальной точностью;
• После переверните прицеп так, чтобы дно было сверху, и убедитесь, что шпиндели вам не мешают;
• Место установки оси нужно тщательно зачистить. Далее вымеряйте и поделите на два расстояние между втулками, после чего сделайте отметки;
• Соедините ось с рамой точечной сваркой вдоль всей соприкасающейся поверхности;

Процесс сборки окончен. Остаётся лишь смонтировать борта с колёсами.

Также следует уточнить, что кроме рессорных и торсионных подвесок вы, как и многие мастера, можете поставить на ваш только изготовленный прицеп пружинно-амортизационного подвеску, что обеспечивает куда более мягкий ход.

Варианты доработки

Если прицепу не требуется капитальный ремонт, то есть он находится в достаточно неплохом техническом состоянии, имеет смысл над ним поработать, внести некоторые изменения.

По мере эксплуатации и старения Пчелки понимаешь, что она не вечная, а ее конструкция не настолько идеальная. Потому требуется замена некоторых элементов. Тот же подшипник ступицы начинает активно шуметь и мешать нормальной езде.

Предлагаю несколько вариантов того, как можно усовершенствовать Пчелку и сделать все своими руками.

• Переделка подвески. Заметил, что у многих владельцев НЕФАЗ 8122 стоит на рессорах вместо старой заводской подвески. В этом есть логика, поскольку при выборе подходящей оси для прицепа, именно в пользу рессорного варианта многие склоняются. Они практичнее, долговечнее, способны переносить более серьезные перегрузки. Но требуют тщательного ухода, потому взвесьте все за и против;

Замена оптики. Стандартные фонари оставляют желать лучшего как по внешним, так и по техническим параметрам. Можно взять любой комплект задних фонарей для прицепов, для украшения доработать светодиодной лентой. Главное здесь не переборщить, чтобы Пчелка не превратилась в новогоднюю елку;

• Обработка днища. Усиление подвески требует и доработки самого кузова. Начните с днища, которое лучше покрыть с помощью резино-битумной мастики. Это снизит уровень шума, и защитит металл он прелестей наших дорог. Значительно продлите срок службы;
• Покраска. Самый банальный совет по доработке Пчелки, на наиболее эффектный в плане изменения внешности. Не обязательно красить в черно-желтый цвет. Все же это не Бамблби (переводится, кстати, Шмель), а Пчелка. Отталкивайтесь от цвета кузова машины или от своих вкусовых предпочтений.

На этом, пожалуй, все. Если у вас есть другие предложения по доработке, с удовольствием ознакомлюсь с ними в комментариях.

Прицеп Пчелка – это примитивный агрегат, который никогда не требовал к себе особого отношения. Но разъезжая по России, за 20 лет он оставлял четкую колею и в руках ответственных и умелых автовладельцев не раз возвращался к новой жизни.

Владельцы сознаются, что ничуть не жалели, обрекая буксируемое устройство с детским названием «Пчелка» на тяжелейшие условия эксплуатации:

• Чрезмерную весовую перегрузку.
• Превышение скоростного режима.
• Экстремальную буксировку по пересеченной местности.
• Суровые условия хранения и консервации.

Так как агрегат в силу простоты устройства не мог быть даже донором для прочей техники, его судьба после очередного проигранного сражения с дорогой повторялась вновь и вновь – восстановление.

Особенности эксплуатации прицепа Пчелка

Прицеп Пчелка имеет ряд слабых мест, которые проявляются при неправильной эксплуатации:

1. Однорядные ступичные подшипники сильно шумят.
2. Ступичный узел ржавеет и становится неразборным.
3. Тонкие диски при вынужденной поездке на спущенном колесе придут в негодность.
4. Колеса выходят из строя вследствие:
   • Перегруза.
   • Старания камеры.
   • Индекса скорости покрышки.
   • Перекачки.
   • Нагрева.
5. Пустой агрегат подпрыгивает, так как воздушные демпферы перестают сопротивляться неровной дороге.
6. Сцепной механизм имеет люфт.

В заключение не стоит разводить руками. Прицеп пчелка – это реанимируемый агрегат, который способствует развитию смекалки и творчества владельца. Идеальный вариант не только для садовых и огородных условий, но и безграничного тюнинга.
