Регулировка сцепления МТЗ 82(80),зазор лапок и установка диска

Полную регулировку сцепления производят при проведении ремонта или замены механизма, а также при сборке после ремонта двигателя или механизмов промежутки трансмиссии трактора. Правильная регулировка сцепления обеспечивает передачу крутящего момента от двигателя к трансмиссии без потери созданной мощности, а также создаёт условия для осуществления переключения передач КПП трактора и механизмов ВОМ. Свидетельством правильной работы сцепления и привода управления — есть отсутствие буксования диска при включённом сцеплении, и полном разъединении трансмиссии от двигателя при выжиме педали муфты.
Регулировка может осуществляться только на исправном механизме, учитывая техническое состояние деталей и допуски в сочленениях.

Правильную регулировку муфты сцепления трактора МТЗ 82(80) делают в два этапа:

1. Установка отжимных рычагов-лапок относительно ступицы корзины
2. Регулировка свободного хода педали управления муфтой сцепления

Как отрегулировать на снятом двигателе штангелем муфту сцепления

Настроить сцепление на МТЗ-80 старого образца при снятом двигателе можно при помощи штангенциркуля.

1. Для этого необходимо замерить штангелем расстояние от поверхности диска сцепления до шайбы. Оно, при правильной настройке, должно составлять 2 мм (±0,1 мм).
2. Выполнить измерение необходимо в нескольких точках.
3. Затем выкручиваем технологические болты и стопорные гайки. Гайки следует вращать аккуратно.
4. Проводим регулировку.
5. Устанавливаем на место контргайки и болты.
6. Затягиваем, не допуская прокручивания стопорных гаек.

Для того, чтобы провести регулировку лапок сцепления МТЗ- 80(82) через люк, необходимо:

1. Выключить движок трактора и поставить его на ручной тормоз.
2. Затем снимите люк муфты и, поворачивая коленчатый вал мотора, через люк «ловите» отжимную лапку с регулировочным винтом.
3. Щупом на 3 миллиметра измерьте зазор между выжимным подшипником и лапкой, щуп должен входить плотно.
4. Если зазор лапки отличается от контрольной, при помощи ключа и отвертки поворачивайте винт до нужного положения.
5. Проведите процедуру с двумя оставшимися лапками, проворачивая коленвал на 120 градусов.
6. Закрыть люк.
7. Как проверить: ход педали при правильно выставленных зазорах будет свободным.

Регулировка лапок сцепления

Рассмотрим, как происходит регулировка лапок сцепления МТЗ-82:

1. Сначала надо тягу открепить от рычага, вытянув палец.
2. Открутить болт регулировки сцепления МТЗ-82, устанавливаем педаль в исходное положение.
3. После этого необходимо открутить рычаг против часовой стрелки до упора подшипника, который фиксируется в отжимные рычаги.
4. Далее регулирую вилку тяги, что позволит соединить отверстие рычага и вилки.
5. Уменьшить тягу на 5 оборотов вилки, соединив потом с рычагом, используя палец.
6. Сделать проверку исправности системы.

Выполнять подстройку лапок сцепления на корзине сцепления трактора МТЗ-80(82) необходимо при установленной корзиной, корпус трансмиссии при этом снимаем. Правильное положение лапки определяется расстоянием 12 миллиметра от фланца ступицы опорного диска сцепления до рабочей плоскости рычага-лапки. Данный зазор между лапками и диском сцепления необходимо установить одинаковый, допускается минимальная погрешность в 0,3 мм.

Проверку отладки можно провести путем прикладывания плоской ровной пластины или стекла к лапкам. Если все они касаются пластины, значит регулировка выполнена верно и лапки находятся в одной параллельной маховику плоскости.

Вам удастся предотвратить таких проблем с механизмами системы сцепления трактора, если регулировка зазора лапок будет проводиться регулярно:

• диск не будет перекашиваться;
• лапки будут изнашиваться равномерно.

Регулировка положения отжимных рычагов-лапок сцепления МТЗ 80(82)

Наладку проводят при сборке с установленной корзиной на двигатель и отсоединённом корпусе трансмиссии. Регулировка положения отжимных рычагов ведомого фрикционного диска сцепления заключается в установке зазора между фланцем шлицевой ступицы опорного диска корзины сцепления до рабочей поверхности рычагов-лапок. Установка зазора осуществляется затяжкой регулировочных винтов лапок и должен составлять 12 мм. Для равномерного выжима всех лапок разница зазоров не должна превышать 0,3 мм. Данная регулировка обеспечивает положение рабочих поверхностей отжимных лапок в одной плоскости, что даёт фрикционному диску равномерный контакт его рабочей поверхности с маховиком двигателя, исключает перекос и неравномерный износ дисков при включении-выключении.

Проверить регулировку можно с помощью ровной пластины или куска стекла. Прикладывая плоскость к лапкам, проверяют, что все точки контакта с лапками находятся в одной параллельной маховику плоскости. Опытные ремонтники для облегчения установки механизма сцепления на маховик двигателя и последующей регулировки используют центровочный фальшвал имитирующий диаметром шлицы валов КПП и рабочую плоскость 2 выжимного подшипника (на рисунке). Такое приспособление обеспечивает соосность положения маховика и дисков сцепления при установке, а имитирующая плоскость выжимного подшипника упрощает регулировку лапок. Приспособление можно изготовить из соответствующих б.у. валов промежуточной коробки трансмиссии трактора.

Ремонт сцепления на тракторе МТЗ. Признаки неисправностей, способы, правила

Замена или ремонт сцепления на тракторе МТЗ — это длительная и трудоемкая процедура, требующая помимо соответствующей квалификации механиков, еще и специальные приспособления, и условия, т.к. из-за особенностей конструкции трактора доступ к сцеплению происходит после раскатки трактора, а это серьезная процедура, требующая соблюдения техники безопасности. Советуем для замены сцепления на тракторе МТЗ обратиться в специализированный сервисный центр. Если же у вас есть желание произвести замену сцепления на тракторе МТЗ своими силами, либо у вас нет возможности вызвать специалистов для проведения работ по замене сцепления на МТЗ, тогда советуем прочитать данную статью.

В данной статье наши специалисты, опираясь на огромный опыт по ремонту тракторов, в том числе замене сцепления МТЗ, постараются раскрыть все проблемы, связанные с заменой сцепления на тракторе МТЗ.

Начнем с выявления признаков, по которым требуется замена сцепления МТЗ и его элементов: – Шум в районе коробки передач при включенном сцеплении. Этот признак свидетельствует о том, что вышел из строя выжимной подшипник. Замена выжимного подшипника происходит по тому же принципу, что и замена сцепления на тракторе МТЗ – При включенной муфте сцепление пробуксовывает, либо ощутим соответствующий запах. Путем регулировки свободного хода педали сцепления данную проблему не удается решить.

Этот признак свидетельствует о том, что необходимо заменить сцепление на тракторе МТЗ, либо произвести ремонт ведомого диска (замена фрикционных накладок). В данной ситуации наши специалисты советуют полностью произвести замену сцепления трактора МТЗ, т.к. наряду с износом фрикционных накладок изнашиваются еще и демпферные пружины. Так же стоит учесть два момента касаемо запасных частей, используемых при данной операции: – при ремонте сцепления любого трактора стоит производить как минимум замену выжимной муфты с подшипником и ведомого/ведомых дисков сцепления, корзина сцепления меняется в зависимости от состояния. – изначально Минский тракторный завод устанавливает ведомый диск сцепления с резиновыми демпферами, ресурс такого ведомого диска не превышает 1500 моточасов, поэтому настоятельно рекомендуется при очередной замене сцепления трактора МТЗ серьезно отнестись к подбору запасных частей для замены сцепления трактора, а именно: – приобрести усиленный ведомый диск сцепления трактора МТЗ, имеющий демпферные пружины, ресурс такого ведомого диска может достигать до 5000 моточасов; – приобрести муфту сцепления с выжимным подшипником, имеющую точку смазки тавотницу, шприцевание которой при проведении каждого технического обслуживания трактора обеспечивает очень продолжительный ресурс данного выжимного подшипника; – приобрести усиленную корзину сцепления. Рекомендуем также ее заменить при замене диска.

И не экономьте на данных элементах, на рынке имеется огромный ассортимент китайских производителей, качество которых может сделать процесс ремонта сцепления Вашего трактора – регулярной процедурой при прохождении каждого технического обслуживания трактора МТЗ.

При выполнении работ по ремонту тракторов МТЗ, наша компания использует исключительно оригинальные запасные части и расходные материалы , что позволяет нашим клиентам забыть о ремонте сцепления трактора на долгие годы.

Теперь рассмотрим способы раскатки трактора МТЗ для замены сцепления 1. Прежде всего, нужно выбрать место/площадку, где будет производиться замена сцепления на тракторе МТЗ. Площадка должна быть ровной, без уклонов. Грунт должен быть твердым. 2. Необходимо определиться с помощью какого оборудования будет осуществлена раскатка для замены сцепления на МТЗ. Если у вас есть бокс, в котором есть кран-балка, таль, либо другие грузоподъемные механизмы, то необходимо воспользоваться ими. Если же грузоподъемного механизма нет, то существует 2 способа раскатить трактор для замены сцепления: — Изготовить специальную тележку из металла — Воспользоваться 2-мя металлическими бочками объемом 200 л., предварительно заполнив их водой и герметично закрыть. Данная процедура необходимо для того, чтобы под весом трактора бочки не смялись. 3. Перед началом работ по раскатке трактора для замены сцепления МТЗ поставьте его на стояночный тормоз, а также зафиксируйте задние колеса противооткатными башмаками, обеспечив таким образом неподвижное состояние задней части трактора.

Теперь вы готовы к тому, чтобы произвести работы по замене сцепления на тракторе МТЗ, приступайте к частичной разборке машины. 1. Если на тракторе установлено погрузочное оборудование – в целях обеспечения безопасности при проведении работ рекомендуется демонтаж навесного оборудования; 2. Произвести закрепление обеих частей трактора, подлежащих раскатке на грузоподъемном оборудовании, стапеле и проч. 3. Производится расстыковка всех механических, гидравлических и электрических элементов, соединяющих заднюю часть трактора с маховиком двигателя. 4. Вывернуть болты, соединяющие корпус сцепления трактора МТЗ с корпусом маховика двигателя и произвести отведение передней части двигателя с передним ведущим мостом на 0,5 метра. 5. Замена элементов сцепления производится по аналогии с любым коммерческим автомобилем, думаем что нам нет смысла раскрывать в данной статье порядок замены корзины сцепления, ведомого диска сцепления и выжимной муфты сцепления с выжимным подшипником. Единственная тонкость – ПОСЛЕ УСТАНОВКИ КОРЗИНЫ СЦЕПЛЕНИЯ НЕ ЗАБУДЬТЕ ВЫКРУТИТЬ ТРАНСПОРТНЫЕ БОЛТЫ!!!!!

Если у Вас возникнут трудности в данном вопросе – наши специалисты окажут необходимую консультацию по вопросам замены сцепления трактора МТЗ и других вопросов, связанных с любым ремонтом тракторов МТЗ. 6. Сборка после ремонта сцепления трактора МТЗ производится в обратной последовательности, основная задача при данной операции – соблюсти соосность двух половин трактора.

После замены сцепления, перед началом эксплуатации МТЗ необходимо произвести регулировку свободного хода педали сцепления. Прочитав данную статью у Вас есть выбор, либо произвести замену сцепления на тракторе МТЗ своими силами, либо доверить данную процедуру специалистам нашего сервиса, у нас есть оборудование, которое позволяет производить замену сцепления МТЗ в поле без привлечения дополнительных грузоподъемных механизмов.

Для заказа замены сцепления на тракторе МТЗ, либо проведения технического обслуживания и ремонта трактора МТЗ, Вам необходимо связаться с нашими специалистами по телефону либо отправить заявку на электронную почту

Сцепление МТЗ-80, 82

На маховике 1 дизеля установлена сухая однодисковая муфта сцепления постоянно-замкнутого типа (см. рис 1). Ведущей частью муфты сцепления являются маховик 1 и нажимной диск 3.

К ведомой части сцепления МТЗ-82,80 относится ведомый диск 2 с гасителем крутильных колебаний 8, установленный на силовом валу 6.

Необходимое усилие прижатия трущихся поверхностей ведущей и ведомой частей обеспечивается девятью основными пружинами 21 и шестью дополнительными пружинами 20, если по заказу в муфте сцепления установлен ведомый диск 2 с металлокерамическими накладками, то в этом случае дополнительные пружины 20 не устанавливаются.

Рис.1. Сцепление трактора МТЗ-80, 82

1 – маховик; 2 – диск ведомый; 3 – диск нажимной (корзина); 4 – вал привода ВОМ; 5 – ступица; 6 – вал силовой; 7 – втулка плавающая; 8 – гаситель крутильных колебаний; 9 – рычаг отжимной; 10 – диск опорный; 11 – вилка; 12 – гайка; 13 – стопорная пластина; 14 – подшипник; 15 – кронштейн отводки; 16 – отводка; 17 – вилка выключения; 18 – валик управления; 19 – стакан; 20 – пружина нажимная; 21 – пружина нажимная; 22 – шайба изолирующая. Между плавающей втулкой 7 (рис 1), связанной с валом привода ВОМ 4, и опорным диском 10 установлены эластичные элементы. Включение и выключение сцепления производится отводкой 16 с выжимным подшипником 14, перемещающейся по кронштейну 15.

Вилка 17 отводки с валиком 18 связаны тягой с педалью сцепления. Смазка выжимного подшипника 14 осуществляется через пресс-масленку, ввинченную в цапфу отводки. Регулировка свободного хода педали муфты сцепления МТЗ-82, 80 и длины блокировочной тяги тормозка — Проверяйте свободный ход педали через каждые 500 ч работы трактора.

— При работе трактора свободный ход педали вследствие износа фрикционных накладок постепенно уменьшается.

— Допустимое уменьшение — до 30 мм, после этого требуется регулировка.

Регулировку управления муфтой сцепления МТЗ-80,82 и тормозка производите одновременно и выполняйте в следующей последовательности:

— Перед проверкой свободного хода педали освободите ее от воздействии пружины сервоустройства, для чего заверните болт 6 до упора в кронштейн 8 (рис.2).

— При правильно отрегулированном управлении тормозком пружина 14 тяги 13 при включении сцепления должна дополнительно сжиматься на 3-4 мм.

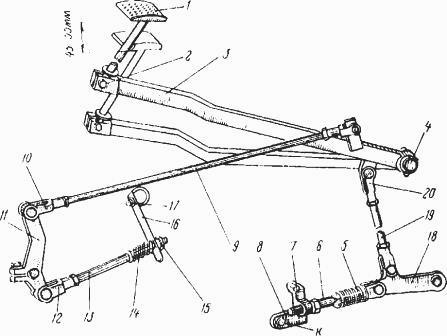

Рис. 2. Управление муфтой сцепления МТЗ-82, 80 1 — стержень подушки; 2,7, 17 — болт; 3 — педаль сцепления; 4 — ось; 5, 14 — пружина; б — болт упорный; 8 — кронштейн; 9, 13, 19 — тяга; 10, 12, 20 — вилка; 11, 16, 18 — рычаг; 15 — контргайка. Регулировка положения отжимных рычагов корзины сцепления МТЗ-80, 82 После установки муфты сцепления на маховик и снятия технологических болтов произведите регулировку положения отжимных рычагов корзины сцепления при помощи специальной оправки, которая базируется по внутреннему диаметру шлицевой ступицы опорного диска с упором в торец ступицы. На оправке имеется торцевая поверхность для упора отжимных рычагов. Размеры оправки указаны.

При помощи регулировочных винтов подведите отжимные рычаги корзины до упора в торец оправки и надежно законтрите регулировочные винты контргайками. При этом обеспечивается расстояние 0,1 мм от поверхности контакта рычагов с выжимным подшипником до торца ступицы опорного диска. Разность этого размера для рычагов одной муфты не должна превышать 0,3 мм.
Технические регулировки деталей сцепления МТЗ-82, 80
Техническое обслуживание сцепления МТЗ-80, 82 заключается в периодической смазке, проверке и подтяжке резьбовых соединений и проведении регулировок.

При ТО-1 (125 моточасов работы) нужно смазывать выжимной подшипник смазкой через масленку, которая находится или на кожухе сцепления и связана гибким шлангом с подшипником, или на корпусе отводки. При ТО-2 (500 моточасов работы) производятся следующие работы по проверке и регулировке сцепления: Проверяют свободный ход педали сцепления — это основной показатель правильности регулировки сцепления и тормозка.

Свободный ход педали должен быть 40-45 мм, что соответствует зазору 3 мм между выжимным подшипником и отжимными рычагами. Зазор между подшипником и головкой каждого отжимного рычага не должен отличаться один от другого более чем на 0,3 мм. Порядок снятия муфты сцепления МТЗ-80, 82 с двигателя

Для снятия муфты выполните следующее:

— установите три технологических болта (М12х40), завернув их в нажимной диск (корзину) сцепления МТЗ-80,82 через технологические отверстия опорного диска 6;

— отверните гайки крепления опорного диска к маховику и снимите диски сцепления в сборе (опорный 6 с нажимным 3);

— снимите ведомый диск сцепления2.

Рис.1 – Монтаж и демонтаж муфты сцепления

1 – маховик; 2 – ведомый диск; 3 – нажимной диск; 4 – ступица; 5 – отжимной рычаг; 6 – опорный диск; 7 – стопорная пластина; 8 – регулировочные гайки; 9 – вилка; 10 – втулка. Порядок установки муфты сцепления МТЗ-82, 80 на двигатель

Для установки муфты выполните следующее:

— установите ведомый диск сцепления 2 (рис.1) длинным концом ступицы к маховику 1.

— установите диски сцепления в сборе (опорный 6 с нажимным 3) на пальцы маховика с втулками 10, закрепите гайками (момент затяжки от 70 до 90 Нм);

— установите технологическую оправку и выверните технологические болты;

— отрегулируйте положение отжимных рычагов 5.
Рис.2 Управление сцеплением МТЗ-80, 82 и тормозком сблокировано Для их регулировки отсоединяют тягу 11 тормозка от рычага 9. Освобождают педаль от воздействия пружины сервоустройства, для чего ввертывают болт 4 до упора в кронштейн 6 и ослабляют болты 5 для возможности перемещения кронштейна 6. Изменяя длину тяги 8, устанавливают свободный ход педали 40-45 мм.

Придают кронштейну 6 крайнее верхнее положение, поворачивая его вокруг оси 7 до упора в болт 5, и затягивают болты крепления кронштейна. Вывертывая болт 4, возвращают педаль в исходное положение до упора в ролик. Если педаль переместить на величину свободного хода, пружина должна возвратить ее в первоначальное положение. Для регулировки тормозка отсоединяют тягу 11 от рычага 13 и поворачивают его против часовой стрелки до упора.

В этом положении соединяют временно тягу 11 с рычагом 13, а затем укорачивают длину тяги на 7 мм. Вновь соединяют тягу с рычагом, зашплинтовывают палец, надежно затягивают контргайки. Если сцепление подвергалось разборке, то положение отжимных рычагов 3 нарушается.

Поэтому их необходимо отрегулировать при помощи регулировочных винтов 4 так, чтобы расстояние от места контакта рычагов с подшипником отводки до торца ступицы опорного диска составляло 12+0,5 мм. Разность этого размера для отдельных рычагов не должна превышать 0,3 мм. После регулировки винты стопорят контргайками.

Установка сцепления на тракторе МТЗ 82, МТЗ 80

• Необходимо правильно установить диск сцепления. Он устанавливается определенно одной стороной по отношению к маховику
• Необходимо произвести центрацию диска относительно сцепления при помощи специальной оправки
• Требуется отрегулировать положение нажимных рычагов. Чтобы они находились на определенном расстоянии от плоскости диска сцепления. И равномерно прилегали по плоскости к выжимному подшипнику. Что бы не было перекоса нажимного диска корзины. В противном случае при трогании трактор будет дергаться.

Установка диска сцепления на тракторе МТЗ 80.82

Как видно на чертеже диск устанавливается таким образом. Чтобы длинная часть шлицевой ступицы была обращена к маховику двигателя. Это важное условие в противном случае вторичный вал КПП упрется в шлицевую часть диска и коробка не сможет встать на свое место.

Установка корзины сцепления

Для того чтобы установить корзину сцепления на маховик. Необходимо применить специальную оправку. Она вставляется в шлицевую часть корзины. На неё одевается диск сцепления. Таким образом, как уже было сказано выше.

Чтобы длинная шлицевая часть была обращена к маховику. В таком состоянии корзина сцепления вместе с диском устанавливается на маховик и прикручивается крепежными болтами. Прикручивать необходимо равномерно. При этом постоянно необходимо шевелить оправку в разные стороны. Чтобы её не зажало при окончательной затяжке крепёжных болтов. После того как корзина закручена окончательно. Необходимо отрегулировать лапки корзины сцепления.

Регулировка сцепления МТЗ 82

Регулировка рычагов сцепления МТЗ 82, МТЗ 80 осуществляется при помощи той же самой оправки. Их необходимо прижать к внутренней стороне выступающей части оправки. Для этого необходимо опустить рычаги внутрь корзины. Убедится в том, что оправка уперлась внутрь до конца. И подводить каждый рычаг к внутренней части юбки оправки. При помощи регулировочных гаек.

Регулировка свободного хода педали управления сцеплением.

Привод педали регулируется, изменением длинны тяги привода 9 (на рисунке) управления сцеплением, за счёт её резьбовых концов, обеспечивая зазор между рабочей плоскостью выжимного подшипника и рычагами-лапками. Правильная регулировка даёт свободный ход педали муфты сцепления 40-45 мм при этом зазор между лапками и выжимным подшипником должен быть 3 мм. Фиксация регулировки осуществляется контрольными гайками на регулируемой тяге привода. Замер зазора производят через нижний люк сухого картера сцепления соответствующего размера щупом.

Текущую наладку проводят при уменьшении свободного хода педали, компенсируя естественный износ накладок фрикционного ведомого диска механизма.

Часто механизаторы регулируют положение лапок через нижний люк корпуса, избегая трудоёмкой процедуры отсоединения трансмиссии от двигателя или в народе — раскатки трактора. Регулировку положения лапок через нижний люк картера производят при замене, вышедшей из строя лапки или её возвратной пружины. Такой вынужденный ремонт достаточно неудобен в связи с плохой доступностью к механизму корзины, но оправдан экономией времени и трудозатрат. Недостатком такой регулировки является сложность проверки её точности. Часто наладку проводят «на глаз», что приводит к перекосу плоскостей дисков муфты, неравномерному износу, снижению КПД передачи мощности и как следствие уменьшению рабочего ресурса механизма муфты.

Ремонт сцепления трактора МТЗ-80, МТЗ-82

Пробуксовка оцепления или неполное выключение передач ведут к усиленному износу и поломкам деталей сцепления, деталей коробки передач, заднего моста и переднего ведущею моста трактора МТЗ-80, МТЗ-82. Техническое состояние сцепления можно определить по ряду признаков, характеризующих ту или иную неисправность. Появление ненормального шума и стука, затрудненное включение передач, пробуксовка сцепления, особенно при увеличении тягового усилия, не устраняемые регулировкой привода сцепления, указывают на износ или разрушение деталей сцепления. Повышенный шум или свист при нажатии на педаль сцепления указывают на разрушение упорного подшипника выключения. При неправильной регулировке привода сцепления тракторов МТЗ-80, МТЗ-82, что характеризуется отсутствием зазора между упорным подшипником и нажимными рычагами, подшипник постоянно вращается. Это приводит к перегреву подшипника, вытеканию смазки и, в конечном счете, к разрушению подшипника. В большинстве случаев заклинивание неисправного подшипника сопровождается обгоранием концов нажимных рычагов. Неправильная регулировка привода, ослабление усилия пружин нажимного диска могут привести к пробуксовке сцепления, снижению тягового усилия трактора, уменьшению частоты вращения вала отбора мощности. В процессе эксплуатации трактора МТЗ-80, МТЗ-82 ведомые диски сцепления коробятся, накладки изнашиваются, головки заклепок наносят значительные кольцевые риски на поверхности нажимного диска. Вследствие повышенного местного нагрева на рабочей поверхности нажимного диска могут появиться цвета побежалости и трещины. Пробуксовка сцепления может быть следствием попадания масла на поверхности дисков из-за утечек через уплотнения коленчатого вала дизеля или валов коробки передач. При короблении ведомых дисков или неправильной регулировке отжимных рычагов сцепления трактора МТЗ-80, МТЗ-82 (когда концы рычагов располагаются на разной высоте) трудно включаются передачи. В этом случае происходит перекос нажимного диска при выключении сцепления: края ведомого диска защемляются между нажимным диском и маховиком. В результате сцепление «ведет». При толщине ведомого диска менее допустимого размера заменяют либо фрикционные накладки новыми, либо диск в сборе. Затрудненное включение передач может вызываться заеданием шлицев ступицы на шлицах вала сцепления вследствие их ступенчатого износа. При разборке сцепления одновременно с устранением выявленной неисправности проводят техническую экспертизу деталей с целью замены их новыми или отремонтированными. Перед снятием сцепления МТЗ-80, МТЗ-82 для ремонта в маховик заворачивают специальные технологические болты, обеспечивая предварительное сжатие нажимных пружин (рис.1), и отворачивают болты крепления опорного диска, а затем технологические болты. Перед разборкой сцепления на кожух и нажимные диски наносят мешки, стремясь обеспечить при сборке правильное взаимное расположение деталей и сохранить первоначальную балансировку сцепления. Сцепление разбирают, используя специальное приспособление.

Рис. 1. Снятие муфты сцепления МТЗ-80, МТЗ-82 для ремонта

1 — муфта сцепления; 2 — технологический болт; 3 — болт крепления опорного диска

Допустимые значения контролируемых параметров сцепления МТЗ-80, МТЗ-82, мм

Толщина ведомого диска — 8,0 Коробление ведомого диска — 0,6 Толщина нажимного диска — 21,0 Толщина шлицев вала — 3,5 Высота кулачка отжимного рычага — 10,9 После замены фрикционных накладок утопание головок заклепок должно быть не менее 2,0 мм. Накладки должны плотно прилегать к диску; допускаются неплотности до 0,1 мм, а также радиальные трещины накладок около заклепок без выхода их на край или в другое отверстие под заклепку. Если толщина ведомого диска сцепления трактора МТЗ-80, МТЗ-82 не меньше допустимого значения, но головки заклепок утопают ниже плоскости накладки на 0,1 мм и менее, то обе фрикционные накладки заменяют. Осматривают состояние нажимного диска. На его опорной плоскости не допускаются кольцевые риски глубиной более 0,2 мм, следы прожогов и сетки растрескивания более 40% всей поверхности. Рабочую поверхность нажимного диска исправляют шлифованием или протачиванием до выведения следов износа и тщательно зачищают мелкой наждачной бумагой. После ремонта сцепление МТЗ-80, МТЗ-82 собирают с помощью приспособления. Сжимают пружины нажимного диска и вворачивают технологические болты для фиксации этого положения. Во внутреннюю обойму подшипника маховика устанавливают технологический вал, необходимый для правильной взаимной установки шлицевых ступиц ведомых дисков и обеспечения их соосности с маховиком. Выворачивают технологические болты из кожуха и вынимают технологический шлицевый вал.

Рис. 2. Регулировка сцепления и тормозка МТЗ-80, МТЗ-82

1 — упорный подшипник; 2 — отжимной рычаг; 3 — рычаг педали; 4, 8 — кронштейны; 5 — тяга тормозка; 6 — вилка; 7 — упорный болт; 9 — тяга; 10 — болт крепления кронштейна Свободный ход педали (положение отводки) сцепления МТЗ-80, МТЗ-82 (рис. 2) регулируют вращением тяги 9. В отпущенном состоянии рычаг 3 педали должен упираться в пол кабины. Если он не упирается, постепенно выворачивают из кронштейна 8 упорный болт 7. Когда такой регулировки недостаточно, ослабляют болт 10 крепления кронштейна и поворачивают кронштейн в сторону пружины (по часовой стрелке). При правильной регулировке механизма выключения сцепления и соблюдении размера 12± 0,5 мм зазор между выступами рычагов 2 и упорным подшипником 1 должен быть 3±0,5 мм. Регулировку отводки тормозка сцепления трактора МТЗ-80, МТЗ-82 проводят в два этапа (см. рис. 2). Первый этап: отсоединяют тягу 5 от кронштейна 4, поворачивают кронштейн 4 вправо (против часовой стрелки) до упора; вращая вилку 6, увеличивают длину тяги 5 до свободного соединения вилки 6 и кронштейна 4. Второй этап: вращают вилку 6 до тех пор, пока суммарная длина тяги 5 не уменьшится на 7 мм; в таком положении соединяют вилку с кронштейном. После регулировки вилку закрепляют контргайкой. Большинство неисправностей механизмов переключения понижающего редуктора трактора МТЗ-80, МТЗ-82 связано с возникновением следующих основных дефектов: самопроизвольным выключением и тугим переключением передач, появлением шумов и стуков. Самопроизвольно передачи выключаются при износе и сколе зубьев шестерен и зубчатых муфт, износе фиксаторов и углублений под них на валиках механизма переключения передач, потере упругости пружин фиксаторов, износе поверхностей трения вилок переключения, кулисы, кольцевых пазов скользящих шестерен и зубчатых муфт. Тугое переключение передач и их включение со скрежетом происходят (наряду с неполным выключением сцепления) при нарушении регулировки тормозка, неправильной работе механизма блокировки. Повышенные шумы и стуки в коробке передач появляются из-за износа подшипников валов, посадочных мест подшипников в корпусе, нарушения соосности валов, недостаточного количества масла в картере коробки, трещин и изломов деталей. Отмеченные неисправности возникают не только из-за усталостного износа механизмов, но и неправильной эксплуатации, несоблюдения технических условий при ремонте сцепления МТЗ-80, МТЗ-82. Так, повышенный износ подшипников и зубьев шестерен по толщине может вызываться наличием абразивных частиц в масле, заливаемом в картер коробки передач, или попаданием таких частиц в смазку через неплотности. Сколы и разрушения зубьев шестерен со стороны включения появляются из-за неточной регулировки сцепления, неправильного переключения передач, нарушения регулировки тормозка вала сцепления. Усталостное выкрашивание зубьев шестерен значительно убыстряется при неправильном зацеплении пар шестерен, неполном их включении, неточной регулировке зацепления конических пар. В процессе эксплуатации ряд неисправностей можно устранить непосредственно на тракторе. Если при работе трактора МТЗ-80, МТЗ-82 слышен скрежет шестерен, возникающий при переключении передач, то это свидетельствует о неправильной регулировке механизма управления сцеплением и износе его дисков, об износе фрикционных дисков и тормозка, об износе поверхностей

в месте сопряжения вилки и цапфы отводки тормозка (рис. 3).

Рис.3. Сцепление и понижающий редуктор трактора МТЗ-80, МТЗ-82

а — общий вид; б — взаимное расположение деталей; 1 — демпфер; 2 — ведомый диск; 3 — нажимной диск; 4 — опорный диск; 5 — отжимной рычаг; 6 — упорный подшипник; 7 — отводка; 8 — кронштейн отводки; 9, 15, 16, 26, 39, 40, 54, 58, 62 — кольца; 10 — манжета; 11 — маслоотражательная шайба; 12, 14, 18, 27, 29, 38, 56, 61 — подшипники; 13 — упорная втулка; 17 — промежуточная шестерня; 19 — ось шестерни; 20 — фиксирующий винт; 21 — корпус сцепления; 22, 50, 63 — прокладки; 23, 24 — крышки; 25 — вал привода ВОМ; 28 — упорная шайба; 30 — кронштейн отводки тормозка; 31 — вилка включения; 32 — отводка тормозка; 33 — диск тормозка с накладкой; 34 — муфта зубчатая; 35 — вал сцепления; 36 — шестерня; 37 — опорная крышка; 41, 44 — рычаги; 42 — вал вилок сцепления; 43 — тяга тормозка; 45 — вал вилок включения; 46 — крышка сцепления; 47 — вилка переключения ступеней ВОМ; 48 — вал переключения ступеней ВОМ; 49 — нижняя крышка; 51 — игольчатый подшипник; 52 — вал привода ВОМ; 53 — муфта; 55 — шестерня привода ВОМ (II ступень); 57, 60 — распорные шайбы; 59 — шестерня привода ВОМ (I ступень); 64 — крышка подшипника В ходе эксплуатации трактора МТЗ-80, МТЗ-82 могут возникнуть другие отказы и неисправности механизмов переключения передач. Для их устранения снимают корпус сцепления и разбирают в последовательности, показанной на рис. 4-8. Большой свободный ход рычага переключения ступеней понижающего редуктора указывает на износ вилки переключения и паза зубчатой муфты. Для проверки износа отсоединяют вилку, вставляют в паз зубчатой муфты и измеряют зазор. Если зазор превышает 3 мм, то муфту и вилку заменяют. Чтобы заменить зубчатую муфту, раскатывают остов и отсоединяют корпус сцепления от коробки передач.

Рис. 4. Выпрессовка вала сцепления и снятие ведущего диска тормозка МТЗ-80, МТЗ-82

1 — технологический болт; 2 — вал сцепления

Рис. 5. Снятие упорного подшипника, отводки, вилок включения и вала вилок сцепления МТЗ-80, МТЗ-82

1 — отводка;2 — вилка; 3 — вал вилок сцепления

Рис.6. Снятие нижней крышки в сборе с вилкой переключения ступеней привода ВОМ МТЗ-80, МТЗ-82

1 — крышка; 2 — болт

Рис. 7. Снятие крышки ведомого вала привода ВОМ МТЗ-80, МТЗ-82

1 — крышка; 2 — болт

Неисправности сцепления трактора МТЗ 82

1 Плохое переключение скорости со скрежетом или невозможность включения передачи. Выжимая педаль управления, муфта полностью не не отсоединяется.

Причина: Увеличенный свободный ход педали управления сцеплением в результате неправильной регулировки.

2 При плавном включении сцепления трактор начинает движения рывком.

Причина: Выпадение демпферных пружин или резинок с ведомого фрикционного диска механизма.

3 Пробуксовка сцепления при увеличении тяговой нагрузки на трактор или увеличении оборотов двигателя.

Причина: Неправильная регулировка — отсутствие свободного хода педали; износ фрикционных накладок ведомого диска; попадание масла на диски сцепления в результате течи сальника коренного подшипника коленчатого вала двигателя, или сальников промежутки трансмиссии трактора.

4 Гул, скрежет, буксование, неполное выключение при полном выжиме педали, передаваемое вращение от двигателя сопровождается рывками и вибрацией.

Причина; износ выжимного подшипника, износ рабочих поверхностей или поломка выжимных рычагов-лапок, поломка пружин выжимных рычагов-лапок, выработка отверстий под палец крепления рычагов- лапок , поломка или выпадение демпферных пружин и резинок фрикционного диска, износ накладок ведомого диска, износ поверхности нажимного диска корзины (толщина меньше 21мм), неравномерный износ поверхности маховика двигателя, износ шлицов и люфт ступиц корзины и диска сцепления, выработка оси и рычагов привода нажимных вилок выжимного подшипника.

5 Если, после проведения регулировки механизм не выполняет своих функций, а также при невозможности его регулировки производят демонтаж узла и последующую полную разборку с дефектацией деталей.

В дополнение нужно отметить, что ресурс работы муфты зависит от технического состояния опорных подшипников силового вала промежутки. При повышенном люфте в опоре валов нарушается баланс при вращении, происходит биение в ступицах механизма муфты, и как следствие приводит поломке.

Диагностика деталей механизма

Для проведения диагностики состояния муфты нужно получить доступ к узлу. Для этого отсоединяют двигатель от трансмиссии и производят раскатку трактора. Затем производят первичный осмотр узла. После отворачивают шесть гаек крепления корзины к маховику и демонтируют узел в сборе для полного осмотра.

Состояние выжимного подшипника

Подшипник меняют: большая выработка контактной поверхности, шумит при вращении и имеет люфт в обоймах, подшипник заклинен.

Практики рекомендуют, кроме оригинального подшипника трактора МТЗ 80, можно устанавливать выжимной Камаза 5320, который хорошо себя зарекомендовал в работе механизма сцепления трактора.

При выработке на контактных местах привода подшипника и вилки, детали можно реставрировать методом наварки метала, с последующей обработкой до соответствующего размера.

Состояние и степень выработки рабочих поверхностей лапок и их целостность

При выработке рабочих поверхностей лапок больше 2,5 мм производят замену или осуществляют наварку с последующей обработкой.

При установке новых лапок нужно обратить внимание на контактную плоскость рычагов с выжимным подшипником. Часто отливки рычагов имеют неидентичные контуры и контактная поверхность, при прикладывании к подшипнику выступает за рабочую поверхность, захватывая обойму детали. В таком случае выступающую часть стачивают. Также нужно обращать внимание при замене лапок на степень твёрдости метала. Одной из причин быстрого стирания лапок после ремонта есть несоответствие материала изготовления или отсутствие закалки рабочих поверхностей детали.

Состояние пружин лапок

При выявлении сломанных пружин производят замену всех трёх пружин.

Состояние шлицов ступицы корзины

При достаточном износе шлицов или появившемся люфте ступицы – производят замену корзины.

Состояние фрикционного диска

При выявлении трещин, неравномерного износа, задирав накладок, износе шлицов ступицы и люфте, выпадении демпферных пружин, а также достаточном износе накладок — во всех случаях производят замену диска.

Состояние рабочей плоскости нажимного диска корзины и отверстий крепления лапок

При неравномерном износе нажимного диска допускается выравнивание путём фрезерования и шлифовки, учитывая допуск толщины диска не меньше 21 мм. Если отверстия крепления выжимных рычагов разбиты под эллипс, а также при выявлении трещин – диск заменяют на новый.

Состояние контактной плоскости маховика

При выявлении допустимой эллипсности поверхности маховика производят выравнивание фрезерованием и шлифовкой. При большом износе поверхности производят замену.

После проведённой дефектации деталей исходя из состояния принимают решение: проделать текущий ремонт узла с заменой изношенных деталей либо заменить узел в сборе.
