Как сделать рулевое управление на минитрактор

Рулевое управление предназначается для изменения направления движения транспортного средства. Изготовить управление своими руками для минитрактора можно на основе механических редукторов червячного и реечного типов. Встречаются конструкции, построенные на базе гидравлических механизмов, работающих от отдельного насоса шестеренчатого типа. Силовая передача на вал насоса выполняется от носка коленчатого вала двигателя или от проходного вала, установленного на коробке скоростей.

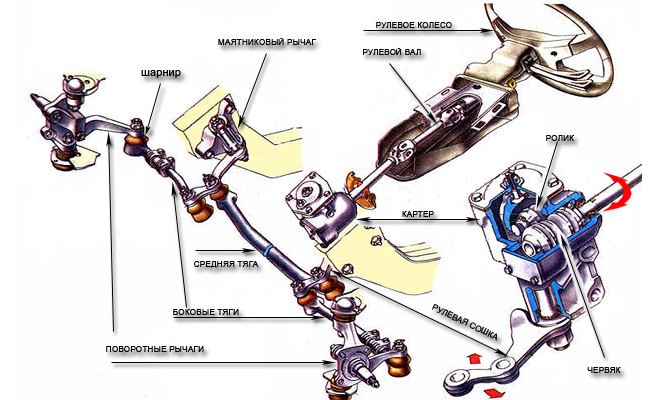

Наиболее распространен привод червячного типа, который включает в себя ряд узлов:

• рулевое колесо;
• колонку с установленным внутри на подшипниках валом;
• редуктор (от «классических» легковых моделей ВАЗ, Москвич или ГАЗ, возможно использование узлов от машин УАЗ);
• тягу, идущую от редуктора к поворотной ступице переднего моста;
• соединительную тягу, обеспечивающую синхронный поворот передних колес.

При использовании реечного редуктора кинематическая схема упрощается. Рейка соединяется рулевыми наконечниками с поворотными ступицами. Регулировка длины приводов выполняется резьбовым соединением, фиксируемым отдельной гайкой. Применение такого редуктора требует точного расчета места установки. Для самодельной техники применяется реечный редуктор от автомобиля Ока.

Выбор параметров будущей машины

Рассмотрим, от каких факторов и параметров зависит стабильность работы минитрактора.

Силовая установка

Мастеру надо четко определиться, что вы хотите самодельным агрегатом делать и на какой площади. От этого в большей степени будет зависеть мощность силовой установки. Накопленный специалистами опыт позволяет рекомендовать:

• установку двигателя 4-7 л.с. при площади обрабатываемого участка до 20 соток;
• 9-17 л.с. до 50 соток;
• 20-40 л.с. до 4 га.

Для работы дополнительного оборудования двигатель должен оборудоваться валом отбора мощности.

Ходовая часть, рулевое управление и трансмиссия

Большинство самодельных агрегатов имеют рамную конструкцию на двух осях с пневмоколесами. Привод может быть на одну или обе оси. Целесообразно применить трансмиссию механического типа с коробкой передач, узлом сцепления, карданными валами и мостами от легкого автомобиля или сельхозтехники.

Таким же образом подбираются узлы рулевого управления, тормозной системы, приборы электрооборудования.

Имея в наличии достаточной производительности гидронасос, гидромоторы, устройства распределения и силовые гидроцилиндры реально оборудовать агрегат полным объемным гидроприводом, что позволит отказаться от механических передач, упростит схему рулевого управления.

Подобное решение существенно облегчит создание машины с ломающейся рамой – две полурамы соединяются силовым шарнирным узлом, что увеличивает маневренность и проходимость минитрактора, обеспечивает копирование неровностей грунта колесами осей.

Применение движителя гусеничного типа существенно усложняет конструкцию, потребует наличия легких звеньев гусеничной ленты, разработки узлов передачи силового момента на каждую из лент с разными параметрами (для поворота и разворота), установки механизмов натяжения ленты гусениц.

Дополнительное оборудование

Изготовив прицеп своими руками вы существенно расширите функциональные возможности минитрактора, сведя к минимуму финансовые затраты.

Изготовление начинаем с несущего каркаса – сварки из круглых или прямоугольных труб (минимум 40 мм в сечении) рамы изделия. Ось колесной пары выполняется из стального стержня диаметром 35 мм. Ось соединяется с несущей рамой продольным шарниром, боковыми лонжеронами и уголковыми опорами.

Короб кузова изготавливается из обрезных строганных досок, соединенных шурупами и металлическими уголками.

Для крепления изделия к минитрактору используется шарнирное дышло, вставленное в трубчатый корпус. Сцепка с транспортным средством фиксируется предохранителем цепного типа.

Работа на дачном участке или небольшой ферме постоянно требует больших усилий со стороны владельца. Обработка земли, уборка сена, мусора, снега, доставка и внесение удобрений в почву. Выполнение такой работы вручную может стать непосильной ношей.

Облегчить задачу может малогабаритный трактор. К тому же, сделать минитрактор своими руками проще простого при наличии опыта в работе с техникой.

Выбор и установка тормозов и сцепления

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ. Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео.

Чертеж и подготовка инструмента

Для создания рулевого управления требуется техническая документация, в соответствии с которой подбираются компоненты для будущей конструкции. В качестве исходной базы используются имеющиеся в открытом доступе чертежи. Документацию потребуется доработать в соответствии с габаритами и конструкцией имеющейся рамы минитрактора. После приобретения запчастей, необходимых для рулевого управления, можно приступить к подбору инструмента.

Минимальный комплект инструмента включает в себя:

• инструментальную линейку и рулетку;
• штангенциркуль;
• чертилку по металлу;
• ручную дрель с регулятором оборотов и патроном для зажима сверла с диаметром до 15 мм;
• электрическую отрезную машину («болгарка»);
• сварочный аппарат (возможно использование малогабаритной установки инверторного типа) и комплект электродов;
• набор гаечных ключей или головок;
• диски для отрезной машинки;
• сверла по металлу;
• плоскогубцы;
• молоток (для отбоя окалины);
• напильник (для стачивания острых кромок).

Агрегатирование

• Элементы агрегата сопрягают болтами либо электросваркой. Порой допускается комбинированное соединение элементов.
• Очень важно правильно разместить сидение, снятое с легкового автомобиля. Дальнейший этап – установка двигателя. Чтобы добротно зафиксировать двигатель на шасси, потребуется использовать специализированную плиту с прорезями.
• Дальше прокладываются механическая и электрическая системы. Чтобы грамотно выполнить данную работу, сравнивайте свою электросхему со схемой фабричных агрегатов.
• Затем обшиваем и обустраиваем кузов и совмещаем его с двигателем.

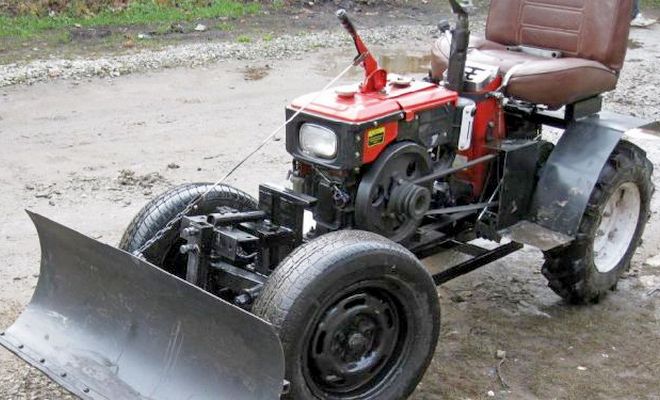

Рулевое управление самодельного мотоблока — сборка…

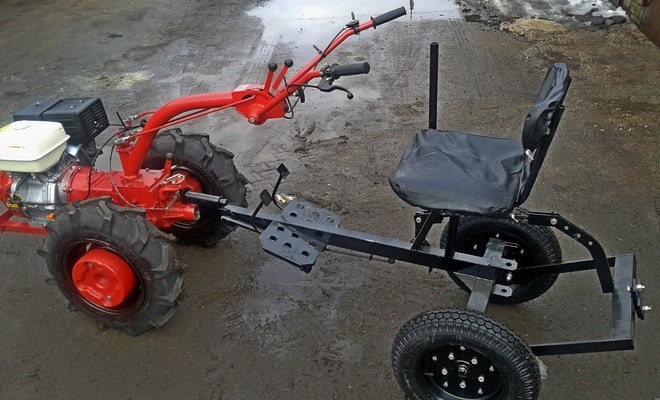

И прицепное рулевое устройство для мотоблока своими руками, инструкции как сделать рулевое управление к мотоблоку — описание страницы 1.

(стр. 9, сообщение 220) рассказывается о моей гребной лодке «Ирис» с самодельным дистанционным управлением газом, переключением нейраль-ход-нейтраль, а также поворотом моторчика Ямаха-3. Успешная эксплуатация лодочки навела на мысль: — а не собрать ли подобное ДУ поворотом ПЛМ для мотолодок с моторами мощностью до 20…30 лошадиных сил? Основные идеи следующие: – уйти от покупных систем с натяжными тросами или тросами типа «тяни-толкай», рулевых машинок, «кочерёг», металлопластиковых штурвалов (баранок), с их завышенным весом, прогрессирующими зазорами/износами, да и солидной по нынешним временам ценой; – использовать самодельные рулевые тяги с закрытыми (от пыли и влаги) шаровыми шарнирами «от автопрома», стандартные шарикоподшипники закрытого типа, материалы, которые можно купить на строительном рынке или в магазинах типа OBI либо Леруа Мерлен; – получить прогрессивную характеристику рулевого управления – с большим передаточным числом в околонулевой зоне и с меньшим i, т.е. с ускорением, при повороте мотора ближе к «право-/лево на борт». Схемка ДУ на «Ирисе» была такая:

На «более серьёзные» мотолодки думаю сделать дистанционное рулевое управление ПЛМ следующим образом:

Итак, баранка в стиле болидов автомобильной формулы F-1 вращается на шарикоподшипниках совместно с эксцентрическим шкивом, перемещающим посредством тросиков носовую поперечную рулевую тягу впрао/влево, т.е. поперёк корпуса лодки. На втором конце этой тяги шаровой шарнир, закреплённый своим пальцем с гайкой на переднем рычаге качалки. Тяга наклоняет двухрычажную качалку, установленную продольно в корпусе лодки также в шарикоподшипниках. Качалка вторым своим (кормовым) рычагом через кормовую рулевую тягу и поводок поворачивает мотор. Кормовая рулевая тяга практически повторяет конструкцию таковой, применяемой в рулевых трапециях автомобилей. Для необходимого поворота мотора на ±35º от ДП достаточно назначить следующие размеры элементов ДУ: – угол поворота баранки ±90º; – диаметр штурвала по оси рукояток 280 мм; – малый радиус шкива эксцентрического в секторе ±30º от ДП составляет 46 мм, по крайним точкам – 72 мм; – ход рейки (носовой рулевой тяги) 185 мм; – радиус (длина) поводка подвесного мотора 200 мм; – ход кормовой рулевой тяги (хорда траектории переднего конца) 210 мм.

С учётом того, что тросики (см. верхние элементы схемы) натянуты, обеспечивают беззазорное перекатывание друг по другу рейки и шкива, а также передачу минимально приемлемых усилий, можно сказать, что получили механизм как бы по схеме «зубчатая рейка-шестерня» с прогрессивной характеристикой. Конструкция штурвала наборная, клеёная из фанеры, с пустотками внутри, лёгенькая, 260 граммов:

Конструкция эксцентрикового шкива аналогичная, склеен он эпоксидной смолой из пяти слоёв фанеры:

В качестве рейки взята метровой длины труба квадратного сечения 15х15 мм с толщиной стенки 1,5 мм из сплава АД-31:

Длина свободного конца рейки определится по месту, при компоновочных работах в конкретной лодке. К нему, свободному концу рейки, будет затем прикреплён вкладыш с резьбой М10х1 для ввинчивания хвостовика шарового шарнира. Как и остальные шаровые шарниры, этот представляет собой половинку стойки стабилизатора поперечной устойчивости от легкового автомобиля. Любого, практически. И вот тут-то самое халявное место (!) в моей схеме: знакомый с автосервиса вынес небольшую охапку изношенных и выброшенных стоечек… Но! Как правило, из двух шарниров одной стоечки хотя бы один не имеет износа, туговат при шевелении за палец… А то и оба – набил под резиновый чехол консистентной смазки, распилил пополам, нарезал резьбу, и в дело! Сама кормовая рулевая тяга будет выглядеть примерно так:

Тело тяги – круг Ø12…14 мм из того же сплава АД-31. Подшипниковый узел штурвала выполнен на шарикоподшипниках закрытого типа размерности Ø52х Ø40х7 мм, «миллионной» серии. Детали, ступица и корпус, изготовлены из капролона, круг Ø72 мм:

Россыпь мелких подшипников будет использована в подшипниковых узлах качалки, а наружная обойма от постороннего подшипника использована как дистанционная втулка между «миллионниками» в ступице, которая весит в сборе менее трёхсот граммов:

Здесь шкив надет на ступицу, вставленную на подшипниках в корпус:

Для фиксации тросиков от проскальзывания по шкиву будут изготовлены резьбовые прижимы. Вообще-то тросик здесь применён один, с запрессовкой концов в отверстия шпилек М5, которые ввёрнуты в сухарь (капролон), за который выполняется натяжение одним винтом М5 этой равновесной тросовой системы – левый на фото конец рейки имеет капролоновый же ролик. Чем и выравнивается система. После запрессовки тросика в наконечники последние были поочерёдно закреплены в тисках и испытаны на вырывание; моих сил не хватило, чтобы их сдёрнуть каждого поодиночке, а уж при работе в паре… Поворот мотора будет ограничиваться стопорами, но не на самом моторе, а упорами на баранке штурвала. Для надёжности… Наш коллега Шурик натолкнул меня на идею применить в качестве элемента, передающего вращение от носового рычага качалки к кормовому, трубой, но не круглой, а квадратного сечения. Где-то квадрата стороной 30…35 мм со стенкой 1,5…2,5 мм из того же АД-31 будет достаточно. А на рычаги пойдёт тавровый профиль 40х20х2,0…3,0 мм. Всё есть в Мерлене. Да и скрепление элементов качалки в единую сборку в этом случае возможно выполнить на винтах/гайках, без аргоно-дуговой сварки. Ну а уж выточить детальки подшипниковых узлов качалки – дело техники и времени. Сами узлы будут вклеиваться в корпус по месту. Крепление и угловая фиксация эксцентрикового шкива на ступице будет выполнена заодно с баранкой штурвала болтами через дистанционную (-ные) втулку (втулки). Но, для правильного, красивого расположения крепежа на штурвале и обеспечения при этом горизонтальности этой формульной баранки в нейтральном положении, а рейки – в середине хода и мотора – в положении «прямо», всё это будет размечаться на… лодке, которую собираюсь строить на замену старине Бесёнку. Догадайтесь с двух раз: откуда взялись обводы и параметры Бесёнка-2? Вот такие мы странные люди, конструкторы: фанера ещё только закупается, а ДУ уже делается. Так что, за попкорном, и на вторую серию. Которая, вполне возможно, раньше случится у Шурика с моим ДУ, но на его Физкультурнике.

PS: кому нужны будут подробности, эскизики сброшу.

PPS: Поколебался, да и соединил ступицу, эксцентриковый шкив и баранку в единый узел — рулевую колонку, прикинув угол смещения горизонтальных осей штурвала и эксцентрика чисто по прорисовке:

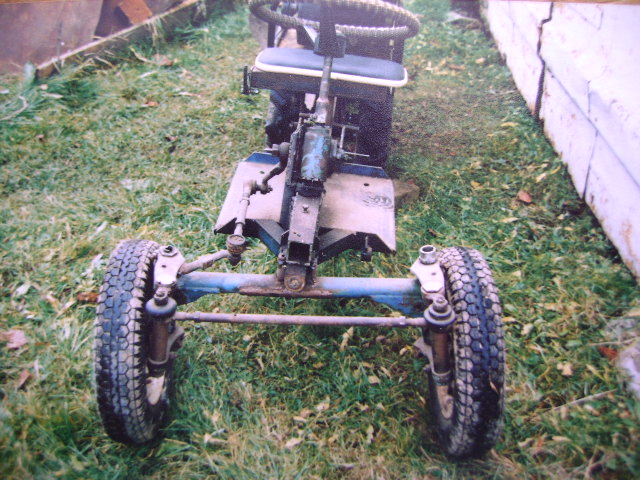

Обычно рулевое управление на самодельный минитрактор требуется для того, чтобы не только усовершенствовать технику, но и облегчить целый ряд сельскохозяйственных работ. Мотоблок в том виде, в котором он продается, не всегда облегчает, например, процесс пахоты. Поэтому создание удобного мини-трактора — актуальный вопрос для большинства дачников.

Владельцам небольших земельных наделов такие самоделки позволяют сэкономить большое количество сил и денег. Купить готовый трактор может позволить себе не каждый. Вложения не оправдают себя. А вот соорудить подобную технику под силу любому человеку, умеющему держать гаечный ключ и читать чертежи.

Сборка и наладка

Некоторые изготовители упрощают конструкцию управления, используя для поворота рукоятки мотоблока. Такая схема затрудняет движение задним ходом, поэтому рекомендуется применять схему с классическим рулем.

Приблизительная последовательность установки узлов:

1. Смонтировать на раме переднюю ось вместе с поворотными кулаками.
2. Изготовить кронштейн крепления редуктора, который будет приварен к раме.
3. Установить на раму сиденье оператора. Сидящий водитель не должен упираться коленями ног в рулевой вал.
4. Найти оптимальную точку установки и приварить к раме кронштейн.

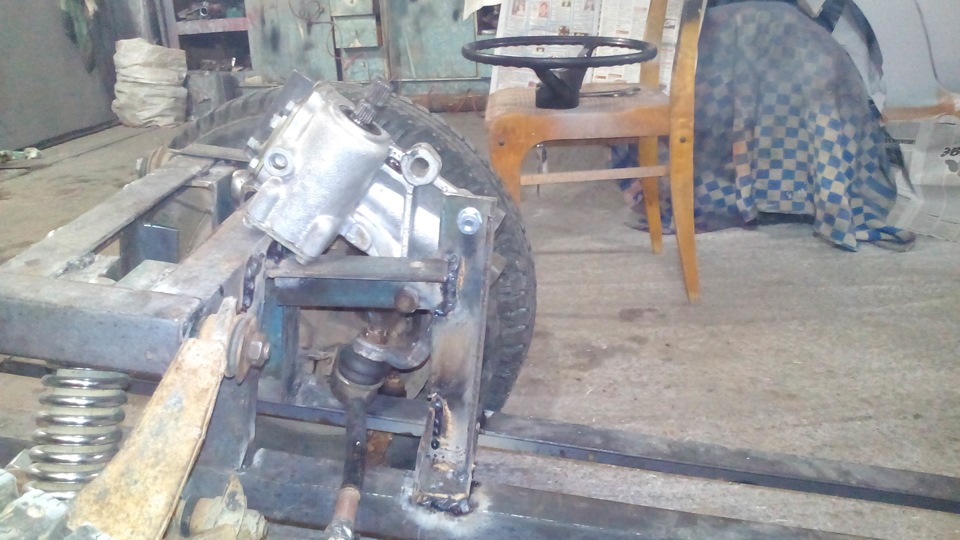

5. Установить на штатное место редуктор.
6. Разместить на редукторе рулевой вал и отрегулировать по высоте. Для дополнительной фиксации вала применяется вспомогательный кронштейн, прикрепленный к раме или подрамнику двигателя.
7. Установить на штатное место рулевое колесо и убедиться в комфортном взаимном расположении руля и сиденья.
8. Смонтировать на выходной вал сошку и проверить работу вращением входного вала. Если сошка цепляется за раму, то потребуется скорректировать место установки редуктора или изменить форму сошки.
9. Установить сошку в нулевое положение и замерять расстояние между отверстиями на сошке и поворотном кулаке.
10. Изготовить тягу необходимой длины и установить на место.
11. Определить расстояние до второй ступицы и по аналогичной методике сделать вторую тягу.
12. Совершить пробную поездку и отрегулировать длину приводов. Затянуть гайки крепления и смазать резьбы густой смазкой (для защиты от коррозии).

Отрицательной стороной червячного управления является большое число сочленений, которые имеют увеличивающиеся в процессе эксплуатации люфты. Поэтому требуется периодическая регулировка и подтяжка элементов.

Реечный редуктор, позаимствованный от автомобилей с передним приводом, устанавливается ближе к передней оси. Это продиктовано конструктивными особенностями рулевых наконечников, которые не могут отклоняться на большой угол. Для обеспечения комфортной посадки водителя используется наклонная рулевая колонка с карданным сочленением. Некоторые конструкторы применяют дополнительные редукторы для связи руля с валом рейки.

Как сделать рулевое управление на мини трактор своими руками

Рулевое управление на мини трактор отличается от привычных автомобильных схем отсутствием подвески. Амортизация трактора осуществляется за счет колес и подпружиненного сиденья водителя. Тормоза на передних управляемых колесах отсутствуют. Это позволяет обойтись при самостоятельном изготовлении простой схемой управления. Данный материал рассматривает рулевое управление поворотом передних колес. Переломная схема управления выполняется другими деталями и по отличающейся принципиальной схеме.

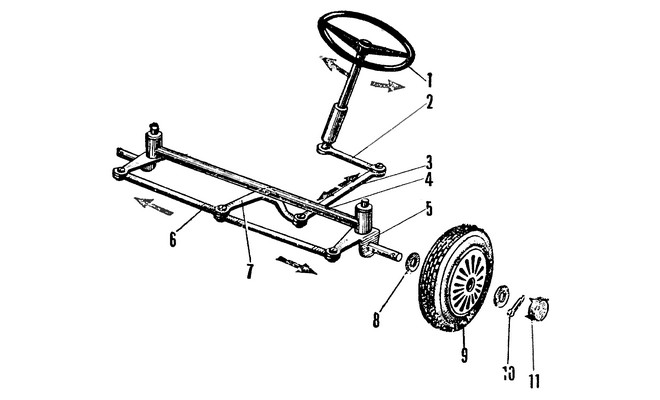

Компоненты самодельной схемы рулевого управления (возможны варианты при определении конкретного набора деталей):

• рулевое колесо;
• рулевой вал с подшипниками;
• карданное соединение рулевого вала с фланцем рулевого колеса;
• опоры для подшипников рулевого вала;
• рулевая рейка в сборе или рулевой редуктор;
• рулевые тяги с шаровыми наконечниками;
• поворотные кулаки с полуосями;
• необходимые элементы крепления деталей рулевого управления – кронштейны, метизы.

На примере бывших в эксплуатации деталей автомобилей ВАЗ классика или восьмого или десятого семейства, рассмотрим изготовление рулевого управления мини трактора.

Рабочий чертеж, подготовка инструмента и деталей

Первый этап работы часто вызывает недоумение. Есть мастера, не имеющие специального образования. Однако они способны создать шедевр из кучи металлолома. Весь процесс сборки они держат в голове и до конца сами не знают, что у них получится.

Профессиональный подход всегда предполагает наличие чертежа. Он позволяет выполнять работу поэтапно и заранее понимать, какие детали необходимо приобрести. Поэтому лучше набросать чертеж и схему сборки.
Инструмент, который потребуется в процессе работы, есть практически у каждого. Нужно приготовить:

• дрель;
• машинку с отрезным кругом, в народе ее называют «болгаркой»;
• сварочный электрический аппарат;
• гаечные ключи разных размеров.

В принципе, сборка может производиться любым способом. Если сварочного аппарата нет и не получится его найти, можно всю конструкцию крепить на болты. Необходимо приготовить сверла, электроды, болты и гайки. Кроме того, пригодится солидол или масло для смазки.

Создание рулевого управления основывается на принципе, который используется в отечественных автомобилях ВАЗ или ГАЗ-53. Можно брать уже готовую систему и подгонять ее по размеру. Обычно требуется укоротить вал. Управляться машина может и с помощью рулевых тяг. На раме должна быть укреплена и развернута к оператору коробка передач. Тормоз применяется барабанный гидравлический. Вместе с гидравлической системой нужно купить насос, который будет обеспечивать правильное движение масла по системе. Перед началом работы необходимо определить, какая нагрузка будет на минитрактор и какова мощность мотора.

Основа от переднеприводного семейства ВАЗ.

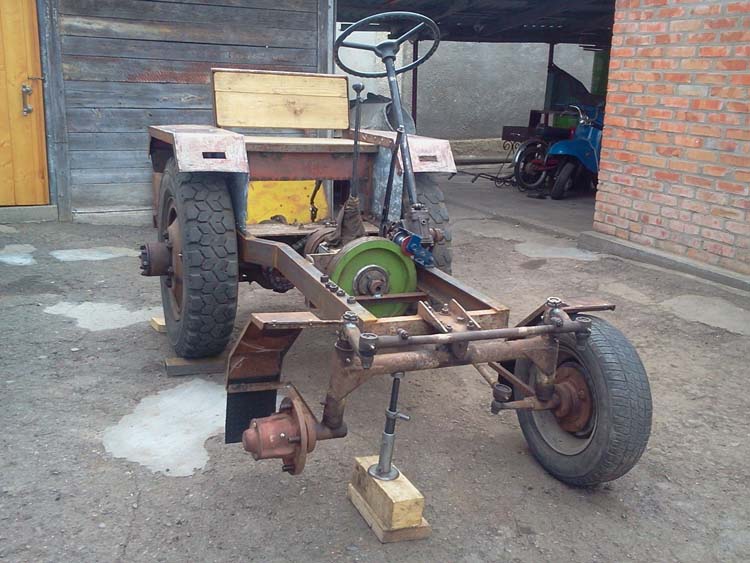

Рулевая рейка в сборе имеет необходимые точки крепления к раме трактора. Потребует значительного уменьшения длин рулевых тяг, для уменьшения габаритной ширины трактора. Штатные рулевые валы укорачиваются. Для этого их отрезают в нужный размер и сваривают, либо изготавливают из подходящих по длине резьбовых шпилек или труб.

Поворотные кулаки дорабатываются установкой обрезанных полуосей в ступичный узел детали. На раму мини трактора устанавливаются кронштейны с верхними поворотными точками крепления кулаков. Тем самым создается вертикальная ось вращения поворотного кулака со ступицей. Для обеспечения вращения в узле без зазоров, рекомендуется использовать отрезанные части с установленным шаровым пальцем, которые крепят в верхнее и нижнее отверстия кулака.

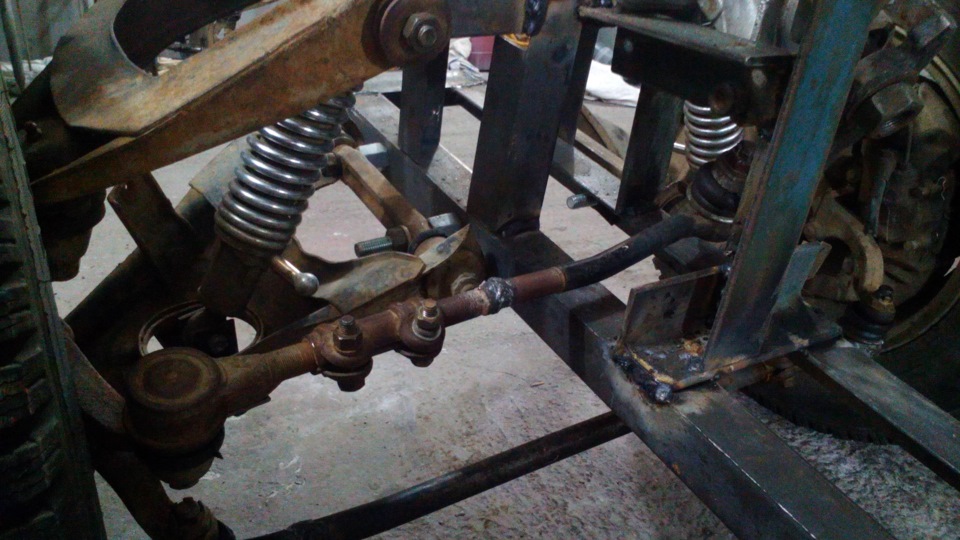

Доработав рулевые тяги из рейки до нужной общей длины, изготавливаются точки крепления рейки к раме трактора. Рейка закрепляется.

В зависимости от размещения двигателя мини трактора и выбранного угла наклона рулевого колеса, на специальные кронштейны с подшипниками (скольжения или качения) устанавливаются рулевые валы. Их размещение не должно перекрывать ремонтный доступ к деталям двигателя.

На ступицы устанавливаются колеса требуемого размера, и проверяется максимальный угол поворота колес. Параллельность установки колес регулируется гайками рулевых тяг.

В процессе работы, детали рулевого механизма лучше крепить временными сварными прихватками, и проверять работоспособность всего узла с вывешенными колесами. Чтобы при управлении трактором сохранялось прямолинейное движение, геометрически выверенные точки установки очень важны. Окончательно обваривать кронштейны крепления узлов рулевого управления можно после проверки работоспособности всего механизма.

Выбор деталей от заднеприводных Жигулей, позволяет добиться наименьшей габаритной ширины мини трактора. Принципиально от вышеописанной процедуры отличается использованием рулевого редуктора вместо рулевой рейки, иной конфигурации рулевых тяг.

Мини трактор эксплуатируется на минимальных скоростях в полевых условиях, поэтому изготовление рулевого управления самостоятельно вполне допустимо для каждого, кто привык работать со слесарным инструментом, и имеет навыки сварочных работ.

Процесс русификации

Впервые приобрести продукцию «Сделай сам» стало возможно в небольших лавках или на рынке. Это были необычные изделия в стиле «DIY ART» и другие новаторские предметы быта. Постепенно интерес людей к данной субкультуре стал расти, что послужило толчком к появлению первых специализированных магазинов. При этом, их полки всегда были забиты эксклюзивными товарами, в числе которых особенно популярными считались:

• кухонные принадлежности и посуда;
• текстильные изделия для дома;
• универсальные радио- и электроприборы;
• строительные материалы;
• изделия из дерева ручной работы.
• приготовление оригинальных кулинарных блюд

Кстати, приготовление оригинальных кулинарных блюд также имело прямое отношение к субкультуре DIY.

В СССР новый формат также получил стремительное распространение – во многом этому способствовало отсутствие ассортимента товара в магазинах советского образца. Наравне с появлением большого количества популярных магазинов «Сделай сам» начали создаваться полноценные кружки для любителей мастерить необычные вещи. Одни из таких является кружок «Умелые руки», где собирались дети и подростки с различными инженерными задатками. Помимо этого, обеспечивалась и полномасштабная информационная поддержка – печатались специализированные издания «Юный техник» и «Техника молодёжи». С началом 90-х годов начали появляться первые супермаркеты и торговые сети, в которых можно было приобрести товары формата DIY для школы и другие потребительские аксессуары.

Делаем сцепление для минитрактора

Кожух корзины сцепления соединяется с мотором через переходник с соосными монтажными отверстиями. Само устройство использовано от ГАЗ-51, механизм выключается гидравлическим приводом.

• узлы и детали применены от бывшей в употреблении авто и сельхозтехники;
• рама ломающегося типа собрана из двух полурам и крестовины от грузовика МАЗ. Обеспечивает высокую проходимость и маневренность машины, копирование рельефа местности пневмоколесами, управление движением по направлению;
• вал карданной передачи с парой концевых крестовин, передает силовой момент от коробки на мост независимо от «излома» рамы;
• на валу коробки смонтирован рабочий тормоз барабанного типа;
• ведущий мост использован от электрокары, жестко закреплен к полураме;
• подвеска передней оси независимая. Амортизаторы, пружины, рычаги применены от ЗАЗ;
• машина допускает переделку в гусеничный и полноприводной варианты.

Агрегат «Волчок» переделывается в полноприводной минитрактор своими руками в следующем порядке:

1. За коробкой передач через промежуточный карданный вал устанавливается раздаточная коробка от ГАЗ-69, которая передает силовой момент на ведущие мосты, наличие в устройстве понижающей передачи позволяет при необходимости увеличивать тяговое усилие.
2. На передней полураме монтируется мост – аналог заднего моста минитрактора.
3. Главная передача переднего моста соединяется с раздаточной коробкой через карданную передачу.

Переделка «Волчка» в гусеничный минитрактор своими руками:

1. Изготовить движитель гусеничного типа. Для этой цели используется покрышка большого диаметра с обрезанными бортами. В качестве катков применяем цельнорезиновые колеса от транспортных тележек.
2. Полурамы относительно друг друга закрепляем жестко (силовой шарнир не работает).
3. Демонтируем переднюю подвеску, на передней полураме крепим узлы катков с механизмом натяжения гусеничной ленты.
4. Демонтируем задний мост, на его место устанавливаем укороченный мост от ГАЗ-21 с главной передачей и дифференциалом, гидравлическое управление барабанными тормозами подключаем раздельно для каждого борта. На место колесных дисков устанавливаем катки.
5. Две педали управления барабанными тормозами заднего моста за счет работы дифференциала обеспечивают изменение движения по направлению.
6. Одеваем и натягиваем гусеничную ленту.

Лучшие фирмы опрыскивателей

Каждая из компаний производит технику для отдельной местности, особого климата и т.д. Например, для российских полей хорошо подходят машины отечественного разработчика «Заря». От зарубежных аналогов они отличаются бюджетностью, долговечностью. Среди других преимуществ можно выделить наличие:

1. Системы стабилизации, что позволяет работать на высокой скорости.
2. 4-ступенчатой системы фильтрации веществ.
3. Технологии окраски, защищающей металл от появления ржавчины.
4. Механизма для постоянного перемешивания жидкости.

Еще одной хорошей и разрекламированной в СМИ компанией является Jarmet. Она находится в Польше. Выпускает машины для химической обработки грядок и распыления жидких удобрений. Они снабжаются системой фильтрации (property protection), дополнительной емкостью для мытья рук, регулятором штанги оборудования с ручным или гидравлическим механизмом.

Из фирм, занимающихся самоходными опрыскивателями, выделяются:

1. Buhler-Versatile. Модель SX280 обладает вспомогательными штангами, имеет собственное программное обеспечение для упрощения обработки полей, а также автопилот. В машине используется мощный двигатель, соответствующий американскому стандарту по выбросу опасных веществ Tier 4. Транспорт поставляется с железными и полиуретановыми баками.
2. Case IH. Популярностью пользуется модель «Патриот», оборудованная системой стабилизации. Применяется подвеска, подстраивающаяся под изменения рельефа. Максимальная скорость достигает 48 км в час, а бак вмещает не больше 4500 тыс. л.

Оборудование в данных фирмах продается в розницу и оптом. В последнем случае предлагается скидка (10-30%).

Гидрораспределитель с ручным управлением

Гидравлический привод подходит лучше для гусеничного вездехода, но также может применяться и на самодельных тракторах из мотоблоков. Поворот с помощью гидравлического цилиндра применяется на технике с рамой из двух половин, связанных между собой шарниром карданного типа. Для управления отклоняется передняя половина, ступицы передних и задних колес жестко установлены на осях.

В гидравлической схеме применяются:

• рычаг, установленный на гидравлический распределительный узел (возможно применение рулевого гидравлического распределителя с установкой классического руля);
• насос (типа НШ-10);
• резервуар для хранения запаса масла (требуется для ряда моделей распределителей);
• гидравлический цилиндр;
• гибкие магистрали для подачи жидкости от насоса к распределителю;
• резиновые трубопроводы, связывающие распределитель и исполнительный цилиндр.

При установке насоса следует учитывать конструктивную особенность — отсутствие подшипников. Из-за этого устройство не выдерживает радиальных нагрузок.

Запрещается устанавливать шкив на выходной вал.

Привод выполняется напрямую от вала двигателя или через промежуточный вал, смонтированный на паре шариковых подшипников. Установка насоса повышает пусковые усилия, поскольку приходится прокручивать вал дополнительного механизма.

В основе работы распределителя положен принцип пропуска или останова жидкости клапанами. Наклон рычага или поворот рулевого колеса перемещает золотниковый клапан вперед или назад. Золотник открывает каналы, и рабочая жидкость под давлением подается в ту или иную камеру исполнительного цилиндра. За счет этого обеспечивается работа гидроцилиндра в две стороны. Интенсивность потока меняется путем регулировки клапана. Распределитель может оснащаться дополнительными секциями, в этом случае устройство пригодно для управления дополнительной гидравликой минитрактора.

Описание минитракторной техники

Минитракторы – это многофункциональная техника универсального действия. Они вошли в обиход фермеров не так давно, но уверенно завоевывают все большую популярность. Конструкция минитрактора представлена двигателем, трансмиссией, ходовой частью, системой агрегатирования и управления.

Важно! Перед покупкой стоит узнать, нужны ли права на минитрактор? Необходима регистрация техники в Гостехнадзоре, следует пройти техосмотр. Права тракториста потребуются, если техника используется для сельскохозяйственных работ. Оператору, управляющему минитрактором в коммунальной или строительной сферах, права также необходимы. Если mini техника работает в пределах города, нужно проходить обучение, аттестацию и получать права на управление специальной техникой.

Полезные советы

Для обеспечения надежности конструкции рекомендуется:

1. Перед началом постройки разработать подробную чертежную документацию.
2. Использовать серийно выпускающиеся узлы, что позволит приобретать запчасти.
3. Надежно затягивать крепления рулевого управления и устанавливать шплинты.
4. После сборки обкатать конструкцию без нагрузки и дополнительно отрегулировать рулевое управление.

В конструкции трактора могут иметься ошибки, которые выяснятся в процессе эксплуатации. Владельцу необходимо быть готовым к такому развитию событий и доработкам техники
