Как установить самодельный манипулятор на Газель

Когда появилось множество вариантов КМУ, монтируемых на шасси грузовиков Газель, владельцы данных авто стали думать, как поставить этот мобильный кран на свое транспортное средство. Ведь в итоге можно получить самую популярную спецтехнику. Самодельный гидроманипулятор может иметь грузоподъемность от 1 до 11 тонн.
Основа крепления КМУ к раме авто – это подрамник. Его и надо будет сделать своими руками. Прикреплять манипулятор напрямую к раме запрещено.

В первую очередь вам надо будет сдвинуть кузов машины назад. Так за ее кабиной появится свободное место для установки автокрана. Лучшее решение – вообще снять кузов с шасси, потому как надо будет поменять подрамник. Это нужно сделать по двум причинам:

• заводская конструкция слишком слабая, ибо сделана из тонкого металла, и может треснуть;
• стандартная Газель имеет слишком короткую базу, для установки КМУ ее надо удлинить.

Варианты бюджетных и простых «железных помощников» для подъёма песка, шлака, кирпичей, газо- и пенобетонных блоков.

Строить дом в одиночку можно, но сложно. Особенно, если приходится класть каменные стены, поднимать на второй этаж кирпичи, или «закидывать» на перекрытие песок и мешки с цементом. Чтобы не надорваться. Сэкономить на заказе крана и, вообще, упростить себе задачу, многие пользователи FORUMHOUSE делают мини-краны и подъёмники. В этой статье мы расскажем о трёх удачных конструкциях.

Определяем количество полос и разбираемся с боковым интервалом

• подготовить материалы для изготовления конструкции;
• сделать выдвижные подставки из профильной трубы и металлических пластин;
• тем самым автоприцеп будет более устойчивым;
• на основе профильной трубы выполнить прямоугольную раму для монтажа самого крана;
• прикрепить ее к перекладине подрамника;
• внутри одной из труб подставки зафиксировать выдвижную ножку;
• с помощью листового металла вырезать площадку требуемого размера;
• приварить к листу металла отрезок трубы;
• ребрами жесткости дополнительно соединить трубу с площадкой под кран.

Что касается материалов, то профильную трубу лучше брать с сечением около 50×50 мм. Листовой металл не должен быть по толщине менее 5 мм. Отрезок трубы для основания под кран берется в районе 90 мм в диаметре. Длина произвольная, но не менее 300 мм.

Как сделать кран для подъёма шлака, опилок и песка

Я строю дом. Стараюсь обходиться без помощников. Хочу засыпать чердачное перекрытие утеплителем — 20 кубов опилок и 10 кубов шлака. Возраст уже не тот, чтобы бегать туда-сюда с вёдрами. Решил изготовить разборный автоматический подъёмник для сыпучих материалов. И вот, что у меня получилось.

Чтобы сделать самодельный подъёмник вам нужны:

• Электрический тельфер мощностью 0.9 кВт с максимальной грузоподъёмностью 500 кг.
• Корыто или кузов от садовой тачки грузоподъёмностью 250 кг.
• 12-я стальная двутавровая балка.
• 8 шт. подшипников для роликов.
• Электрический кабель.

Сначала изготовьте каретку. Как она устроена, видно на фото.

Закрепите балку, на торце которой приварена ограничительная пластина и кронштейн ролика движения каретки.

Внутренний ограничитель (упор для каретки на чердаке) разъемный. Тельфер в сборе с кареткой загоняется на двутавровую балку, после чего прикручивается ограничитель.

Важно! Балка установлена с уклоном 3 см на 1 погонный метр. За счёт этого каретка с грузом сама заезжает на чердак.

Обратно на торец балки каретка вытягивается верёвкой, перекинутой через ролик.Эта же верёвка удерживает каретку, чтобы груз, после подъёма, бесконтрольно не поехал к месту разгрузки.

Тельфер ставится в горизонтальное положение. Уровень пользователь отрегулировал набором граверных шайб.

К балке приварены держатели струны, на которой закреплён электрический кабель.

Подъёмник работает так:

1. Загружаете корыто сыпучкой.
2. Поднимете груз наверх.
3. Загоняете корыто на место разгрузки.
4. Для разгрузки, опустите корыто на перекрытие. Замки подъёмника автоматически отсоединяются.
5. Произведите разгрузку.
6. Вытяните каретку с помощью верёвки на торец двутавра.
7. Опустите корыто вниз.
8. Закрепите замки.
9. Загрузите корыто.
10. Повторите операцию.

Манипулятор своими руками на прицеп: как сделать и установить

Здравствуйте, дорогие друзья! Сегодня мы поговорим про достаточно необычное, но для многих полезное и необходимое решение. Это манипулятор своими руками, который можно установить на обычный прицеп.

Кто-то подобные конструкции устанавливает на ГАЗ 53 непосредственно на кузов, либо же на ЗИЛ и на Газель. Другие же используют простые легковые прицепы , совершенствуя их конструкции и расширяя эксплуатационные возможности.

Каким именно будет манипулятор, решать вам. Это может быть гидравлический или ручной с механическим приводом, фактически зависящем от ваших усилий. Это вопрос к тому, какую конкретно лебедку вы купите для реализации поставленной цели.

Когда и кому может пригодиться

Прежде чем рассказать о том, как делается и устанавливается самодельный кран-манипулятор на прицеп легковой машины, стоит затронуть тему необходимости такой конструкции. Соглашусь, что далеко не всем и не всегда он может пригодиться.

Наличие крана-манипулятора на легковом прицепе расширяет его функциональные возможности, увеличивает эксплуатационные характеристики. Если вам приходится регулярно перевозить какие-то тяжелые предметы, при этом отсутствует самосвальный механизм на прицепе, можно воспользоваться подъемным краном. Обладая определенными параметрами грузоподъемности, он даст возможность поднимать на борт и спускать с него грузы разного типа. Актуально для строителей, ремонтников, дачников и просто хозяйственников.

Фактически это альтернатива для ручной лебедки на прицепе. Но только кран обладает более широкой сферой применения. Этот вопрос стоит рассмотреть на конкретных примерах.

Возможности прицепа с краном во многом зависят от того, какая грузоподъемность самого автоприцепа и непосредственно созданного своими руками крана. Некоторые модели способны поднять две тонны, но если платформа прицепа на такой груз не рассчитана, могут возникнуть проблемы при эксплуатации и перевозках.

Что же касается непосредственной сферы применения, то тут можно выделить несколько примеров.

Если вы установите на свой автоприцеп кран-манипулятор, то сможете использовать его:

• для леса;
• для поднятия бочек;
• погрузки стройматериалов;
• работы с крупногабаритными предметами;
• переноса груза с места на место в небольшом радиусе;
• поднятия грузов на высоту;
• транспортировки досок и бревен;
• загрузки лодки;
• перевозки мототехники;
• сельскохозяйственных работ;
• в строительных целях и пр.

Вариантов на самом деле много. Они лишь ограничены задачами, которые стоят перед вами, и эксплуатационными характеристиками созданного прицепа с краном-манипулятором.

Манипулятор своими руками из фанеры

Как вы знаете сделал я самодельный ЧПУ фрезерный станок. Входе обучения работы на нем я делаю различные поделки и механизмы. Нашел в интернете исходные файлы (MeArmV03.svg) для манипулятора и решил вырезать его на ЧПУ станке.

Я думал что с первого раза у меня ни чего не получиться. Так как это достаточно сложная работа для ЧПУ и очень много мелких деталей.

ЧПУ резал больше часа и вырезал все детали. Провел небольшую доработку с помощью надфиля. Собрал на винтики манипулятор. Кстати в интернете много инструкций, от текстовых до видео по сборке манипулятора.

И Вот что у меня получилось. Достаточно не плохо на мой взгляд.

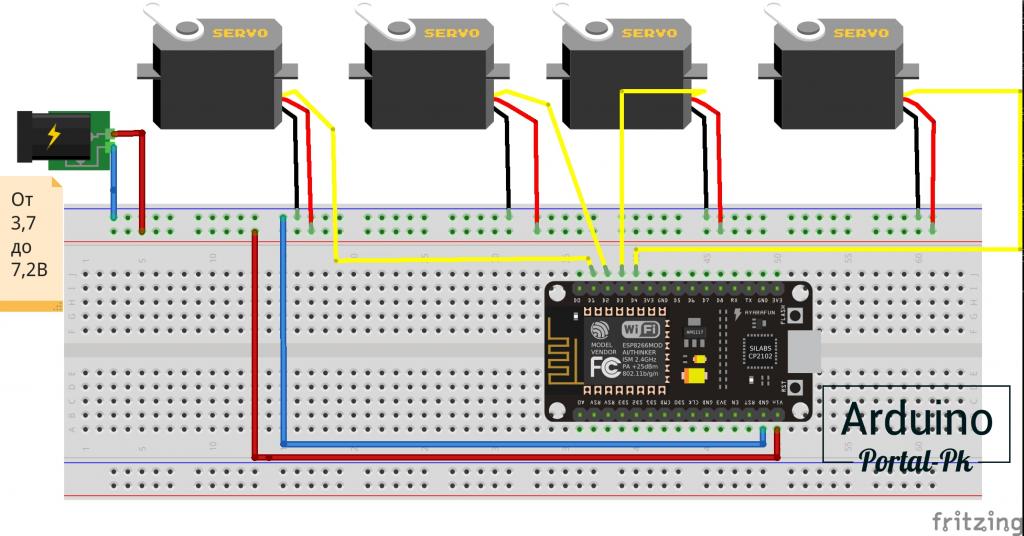

Серо-приводы установлены, Манипулятор собран. Но как проверить его работоспособность. Поискал в интернете примеров не дал результатов и тогда я решил набросать небольшой пример кода для NodeMCU. Тем более у меня лежал без дела шилд для данной отладочной платы.

Код получился не очень красивый но для проверки достаточно.

Вам скорее всего нужно будет изменить начальные угол для серо-приводов.

Тестирования самодельного манипулятора показал , что все работает но скорее всего не достаточно питания от одного аккумулятора 18650. И происходить перезагрузка NodeMCU .

Запланировал доработку кода для руки-манипулятора и переделать источник питания. Но как скоро будет продолжение зависит от вас и от свободного времени.

Сборка шилда сервоуправления

На следующем рисунке показана нижняя сторона печатной платы до того, как она была просверлена и заполнена деталями:

Поскольку сервоприводы могут быть очень шумными в плане питания, на силовых шинах стоят конденсаторы 10 мкФ, чтобы помочь справиться с пиковыми нагрузками серво при запуске. Также имеется конденсатор емкостью 100 нФ на разъеме JTAG, для облегчения разъединения силовых шин.

Вот изображение готового блока, подключенного к 7-ми тестовым сервоприводам во время разработки программы:

В итоге проверялась механика руки робота используя стандартную систему радиоуправления RC, чтобы убедиться что все движется правильно и сервоприводы могут справиться с нагрузкой руки. Как показали испытания, полностью работает сервоуправление, и оно достаточное для того, чтобы действительно управлять рукой. Программа сервопривода работает с контролем скорости вращения — увеличение и уменьшение скорости вращения сервопривода, которое необходимо будет для работы манипулятора.

Схема и дизайн печатной платы доступны для скачивания всем пользователям сайта Электрические Схемы.

Недорогой мини-подъёмник

Практика показывает, что не всегда при строительстве частного дома нужен настоящий кран. Зачастую застройщик может обойтись «малой кровью» и смастерить небольшой подъёмник на основе тельфера с электрическим приводом.

Моя конструкция попроще, чем у авторов выше, но меня она вполне устраивает. Купил тельфер грузоподъёмностью 300 кг без блока и 600 кг с блоком. Испытания показали, что устройство может поднять груз весом в 250-270 кг, потом срабатывала защита двигателя. За строительный сезон я с его помощью поднял около 40 паллетов со строительными блоками, 6-ти метровый брус для мауэрлата, стропила, раствор для кладки и бетон для армопояса.

Подъёмник, опять же из экономии, сделан из б/у труб, уголка и швеллера.

Вся ржавчина очищена «болгаркой», а трубы пролиты отработкой и затем покрашены краской с восстановителем ржавчины.

Чтобы иметь возможность собрать подъёмник на перекрытии второго этажа, все узлы (там, где не нужна сварка) сделаны разборными — на болтовых соединениях.

На стойку на хомутах установлен тельфер.

На пульт управления, на случай дождя, надевается пластиковая бутылка с отрезанным донцем.

Тельфер закрывает козырёк из б/у кровельного железа.

При подъёме поддона под него подкладываются две доски, и на них опускается поддон.

Вся конструкция фиксируется к полу струбцинами.

Чертёж с размерами подъёмника.

Это темы, где подробно рассказывается, как сделать подъёмник для газобетона, и приведены десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Сборка конструкции своими руками

Чтобы после первого же применения стрела не деформировалась и не потребовалось разобрать всю конструкцию, к вопросу самостоятельного изготовления нужно подойти максимально ответственно.

Фактически работа подразумевает выполнение 2 этапов.

• Подготовка прицепа. Для начала придется подготовить сам прицеп. Ведь установить кран непосредственно на платформу, особенно когда пол выполнен из фанеры, не получится. Кран займет полезное пространство и не обеспечит нужную эффективность. Потому лучше делать узел за пределами бортов или грузовой платформы. Подготовив площадку для крана, далее наступит следующий этап;
• Изготовление крана и его установка. Собрать кран можно из подручных материалов, но лучше использовать качественные компоненты с нужными параметрами прочности и устойчивости к износу в ходе эксплуатации. Об этом расскажу чуть позже.

Теперь по каждому этапу пройдемся отдельно.

Скажу сразу, что это лишь пример, который вы можете использовать в качестве основы или повторять его с абсолютной точностью. У всех разные прицепы и различные возможности, как и задачи, стоящие перед подобной конструкцией.

Подготовка прицепа

Никто не запрещает вам использовать готовые чертежи из сети. Только предварительно убедитесь, что они правильные, выполнены грамотно и соответствуют реальным характеристикам получаемого крана. Плюс не забывайте, что в некоторых случаях правильнее и проще установить лебедку для прицепа , а не монтировать самодельный манипулятор.

Возможно, кому-то потребуется дополнительно люлька, либо стрела увеличенного размера. Все индивидуально, но в качестве примера одну конструкцию описать стоит. Подкрепить полученные знания всегда можно с помощью фото и видео инструкций, представленных в сети.

Перед тем как сделать сам кран, займемся подготовкой автоприцепа. Суть подготовительных мероприятий заключается в следующем:

• подготовить материалы для изготовления конструкции;
• сделать выдвижные подставки из профильной трубы и металлических пластин;
• тем самым автоприцеп будет более устойчивым;
• на основе профильной трубы выполнить прямоугольную раму для монтажа самого крана;
• прикрепить ее к перекладине подрамника;
• внутри одной из труб подставки зафиксировать выдвижную ножку;
• с помощью листового металла вырезать площадку требуемого размера;
• приварить к листу металла отрезок трубы;
• ребрами жесткости дополнительно соединить трубу с площадкой под кран.

Что касается материалов, то профильную трубу лучше брать с сечением около 50×50 мм. Листовой металл не должен быть по толщине менее 5 мм. Отрезок трубы для основания под кран берется в районе 90 мм в диаметре. Длина произвольная, но не менее 300 мм.

Подъемное устройство

Теперь у вас в распоряжении есть прицеп, на котором присутствует специальная подставка и основание для будущего крана-манипулятора. Где именно и с какой стороны делать площадку, решайте сами. Тут есть разные варианты.

Что же касается подъемного устройства, то здесь работа предусматривает выполнение следующих операций:

• из трубы диаметров около 80 мм делается стойка;
• с одного конца стойки параллельно фиксируются две металлические пластины;
• ко второму концу приваривается основание, подготовленное на прицепе;
• внутри основания можно засыпать шарики от подшипников, смазав их маслом;
• тем самым стойка будет свободно вращаться во время работы;
• между пластиками стойки монтируется стрела с помощью болтового соединения;
• стрелу можно сделать из труб с сечением 60×60 и 50×50 мм;
• чтобы стрела регулировалась по наклону и вылету, в трубах и пластинах необходимо высверлить отверстия;
• в них вставляются стороны;
• к стреле далее вваривается ручная лебедка.

Подобный кран теперь осталось только болтами закрепить на прицепе. Сварным методом соединять манипулятор с прицепом не стоит, поскольку вряд ли сотрудники ГИБДД похвалят вас за выезд на дорогу общего пользования с подобным самодельным творением.

Это лишь пример того, как можно собственными силами превратить обычный прицеп в более функциональное прицепное транспортное средство. Далее выбор за вами.

ГАЗ-3309 и ГАЗ-33098 с краном-манипулятором (КМУ)

ГАЗ-3309 и ГАЗ-33098 (двигатель ЯМЗ-5344) – это надежное транспортное средство, оборудованное крановой установкой (КМУ). Приобретение этой техники позволяет значительно повысить эффективность погрузочно-разгрузочных и перевозочных мероприятий. Главным преимуществом этого ТС (помимо экономической выгоды и просты в обслуживании и эксплуатации) является его многофункциональность. Купив одну транспортную единицу, с удлиненной бортовой платформой, можно решить множество задач — перевозку и разгрузку различных по габаритам грузов весом до 4т. В зависимости от потребностей заказчика, предусмотрена конструкция со съемной стойкой и алюминиевыми бортами.Технические характеристики: Базовое шасси ГАЗ-3309/33098 Колесная база, мм 3770 4570 5070 Габаритные размеры, мм (max) 6600 х 2350 х 4000 7900 х 2350 х 4000 8950 х 2350 х 4000 Масса перевозимого груза, кг 3300 3300 3300 Коробка передач 5-ступенчатая механическая Подвеска передних и задних колес зависимая рессорная Тормозная система 2-контурная, с гидравлическим приводом, АБС Погрузочная высота 1360 1360 1360 Масса снаряженного ТС, кг 3960 — 4160 3750 — 3850 4120 — 4220 Полная масса ТС, кг 8180 8180 8180 Дорожный просвет, мм 265 265 265 Колесная формула 4х2 4х2 4х2 Общее число мест 2 2 2 Технические характеристики двигателей: Двигатель ЯМЗ-5344 дизель ММЗ Д-245.7 дизель Количество цилиндров 4 4 Система питания Common Rail Bosch непосредственный впрыск топлива Система зажигания микропроцессорная микропроцессорная Рабочий объем, куб. см 4430 4750 Мощность кВТ, (л.с.) 99 (134,5) 86,2 (117,2) Максимальный крутящий момент, Нм 417 (42,5) 422 (43.1) Экология ЕВРО-4 ЕВРО-4 Топливо ДТ ДТ Характеристики КМУ FERRARI 581 A2:

Модель крана FERRARI 581 A2 Грузовой момент, тм 7.7 Вылет стрелы, м 7.2 Макс. высота, м 10.2 Вес крана, кг 990 Грузоподъемность на максимальном вылете, кг 1030 Основные преимущества 500-серии КМУ FERRARI: — плавное движение груза при рабочем цикле — широкий модельный ряд, с диапазоном грузового момента от 3,8 до 7,9 тонн/метр — облегченная структура из высокопрочной стали — шестигранное сечение стрелы — простая и надежная система гидравлической безопасности — высокая ремонтопригодность и унификация компонентов с кранами других серий Заинтересовало наше предложение? Хотели бы получить более подробную информацию об условиях сотрудничества и ценах? Свяжитесь со специалистом отдела продаж и вам будет предоставлена полная и всесторонняя информационная поддержка по любым интересующим вас вопросам. 8 8-920 069 3637 8-915 951 4470 по электронной почте: страница товара https://sat-nn.info/kmu3309.htmlTags: газ-3309 с кму, купить кран, продажа кранов манипуляторов, спецтехника газ

Монтаж крановой установки

1. Подрамник можно сварить из наружного (18 мм) и внутреннего (16 мм) швеллеров. Перед этим планки согните так, чтобы они повторяли форму рамы. Меньшую рейку вставьте в больший швеллер, они должны образовывать прямоугольник. Затем сварите конструкцию по всей длине. Длина подрамника – 70-980 см под стрелу крана + размер кузова. Отрежьте нужное после фиксации кузова. Так вы сможете регулировать его положение.
2. С помощью стремянок прикрепите к раме подготовленные швеллера. Между ними и базой положите пожарный шланг. Он нужен, чтобы выровнять плоскости планок и рамы. Чтобы подрамник под кран был цельным, сварите швеллера обрезком уголка. Приварите его так над поперечиной базы так, чтобы потом прикрутить к ней болтом швеллер.
3. Установите на подрамник манипулятор. В его комплектации имеются специальные стремянки. С их помощью и закрепите кран. Обязательно вденьте в стремянки особые распорки.
4. Изготовить распорки можно следующим образом. Возьмите отрезок трубы, имеющей диаметр чуть больше сечения стремянки. Длина трубы должна составлять половину высоты рамы. Отрезаем прямоугольный кусок пластины толщиной 7-10 мм. Меньшая сторона отрезка должна иметь размер 7-9 см, большая – плотно заходить по высоте внутрь рамы. Приварите трубу к пластине посередине. Далее сильно затяните стремянки.
5. Чтобы манипулятор не перемещался вдоль базы, перпендикулярно сзади и спереди приварите к ее подрамнику уголки размером 4×4 либо 5×5 см.
6. Теперь можно устанавливать на газель кузов. При этом оставьте зазор в 15-20 сантиметров между кузовов и автокраном. Кузовные поперечины зафиксируйте болтами.
7. Ваш кран установлен. Осталось лишь подсоединить гидравлический насос, при помощи которого будет функционировать манипулятор.

Подъемник для кладки газобетонных блоков

За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.

Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.

Немецкий мини-кран с выдвижной центральной стойкой

Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.

Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.

Технические характеристики подъёмника:

• ширина – 2200 мм;
• высота – 4200 мм;
• вылет стрелы – 4200 мм;
• грузоподъёмность электрической тали – до 800 кг;
• полный вес крана с балластом – примерно 650 кг;
• вес подъёмника без балласта – около 300 кг;
• максимальная высота подъёма блока для кладки – 3500 мм.

Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.

Для изготовления подъёмника пользователю потребовалось:

• поворотные колёса;
• профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
• трубы-укосины – 63х3 мм;
• мощные петли от ворот;
• поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.

В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.

У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.

Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.

С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.

По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.
