Стартер УАЗ: ремонт редукторного, схема подключения реле, сколько стоит, устройство, замена втулок, где находится, сборка, своими руками

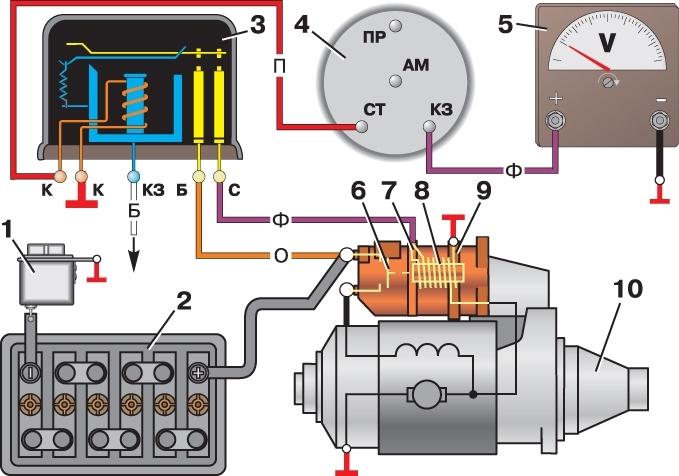

Основное реле стартера

Система электропуска авто включает помимо стартера и реле, также элементы включения/отключения стартера, различные провода соединительного типа, главный источник питания (АКБ) и т.д.

Реле или ВР стартера приводится в действие после поворота ключа в замке зажигания. Якорь ВР и рычаг муфты свободного хода смещаются, и бендикс входит в зацепление с венцом маховика. Таким образом, обеспечивается нормальный пуск двигателя.

Чтобы суметь отрегулировать систему, надо отсоединить проводку тока от ВР. Управляющий вывод обозначен на клемме буквой М.

Затем аккумуляторная батарея снимается с родного места и подсоединяется к выводам М и S, обозначенных на клеммах. Таким образом, целью проделанной операции становится смещение бендикса. И чтобы осуществить подключение ВР к стартеру, следует прежде настроить зазор между бендиксом и упором. Также рекомендуется провести регулировку прокладки, находящейся между приводом и ВР.

Через каждые 32 000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:

1. Снимите стартер с двигателя.
2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их.
3. Разберите стартер. Изношенные детали замените.
4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24

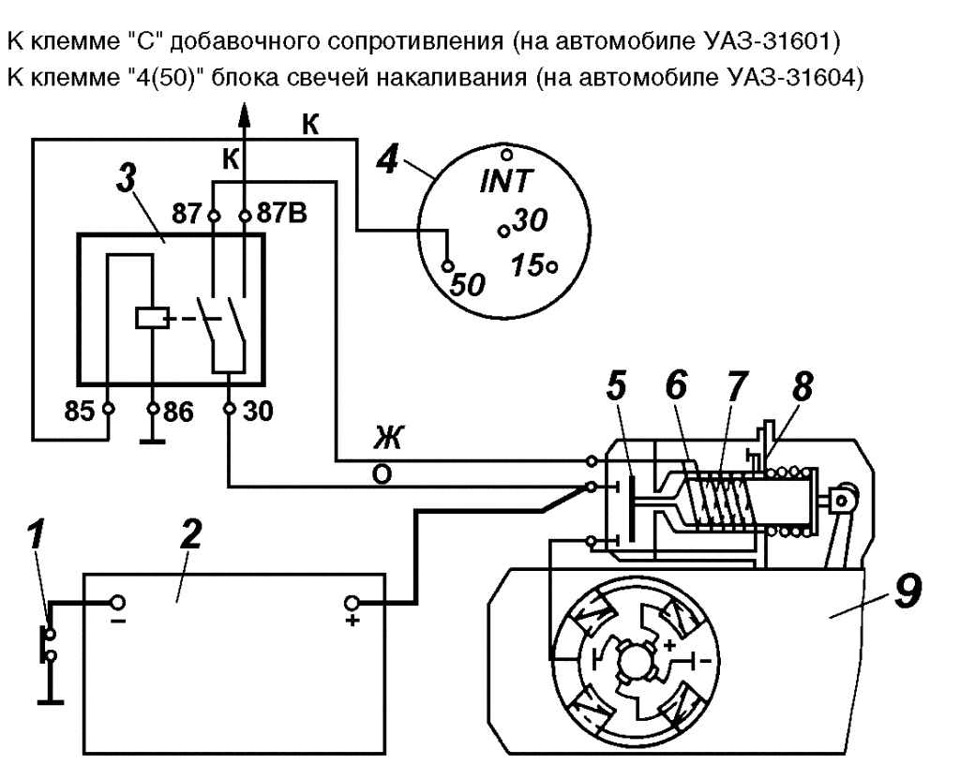

Когда искал, почему стартер может не работать, нашел вот такую картинку из руководства по эксплуатации автомобилей УАЗ.

Неисправности стартера и методы их устранения:

При включении стартера якорь не вращается

Вероятная причина неисправности	Способ устранения
Нарушен контакт щеток с коллектором	Снимите стартер с двигате­ля, разберите его и устраните причину неисправности
Отсутствует контакт в выключателе тягового реле стар­тера	Отсоедините провода от стар­тера, снимите крышку выклю­чателя с клеммами. Если кон­такты подгорели, зачистите их. Сильно подгоревшие контакты поверните на 180° вокруг их оси
Обрыв соединений внутри стартера или в тяговом реле	Отремонтируйте стартер в мастерской
Отсутствует надежный кон­такт в выключателе зажигания на клемме «С»	Проверьте цепь с помощью контрольной лампы, присоеди­ненной к клемме «С» и «мас­се». При отсутствии напряже­ния на клемме «С» в положе­нии, соответствующем включе­нию стартера, выключатель за­жигания замените
Оборвана обмотка или под­горели контакты в дополни­тельном реле	Проверьте цепь с помощью контрольной лампы. Лампа, соединенная с клеммой «К» дополнительного реле и «мас­сой», должна загораться при включении стартера. Если лам­па не горит, то разберите реле, зачистите контакты
Заедает якорь во втулке ка­тушки электромагнита	Очистите от грязи якорь, ре­ле и втулку. При наличии сме­щения тягового реле относи­тельно рычага стартера отре­монтируйте в мастерской

При включении стартера коленчатый вал двигателя не вращается или вращается с малой частотой вращения

Вероятная причина неисправности	Способ устранения
Разряжена или неисправна аккумуляторная батарея	Проверьте батарею и при необходимости замените
Короткое замыкание якоря или катушек возбуждения или задевание якоря за полюсы	Устраните замыкание или отправьте стартер в мастер­скую для ремонта
Туго проворачивается колен­чатый вал двигателя	В зимнее время года про­грейте двигатель
Нарушена цепь питания стар­тера вследствие слабой затяж­ки наконечников проводов	Осмотрите всю цепь питания стартера, подтяните все зажи­мы
Сильно изношены подшипни­ки	Направьте стартер для ре­монта в мастерскую

При включении вал стартера вращается с большой частотой вращения, но не проворачивает коленчатый вал двигателя

Вероятная причина неисправности	Способ устранения
Поломаны зубья венца махо­вика	Смените венец
Пробуксовывает роликовая муфта свободного хода	Смените привод стартера

При включении стартера слышен повторяющийся сильный стук тягового реле и шестерни о венец, коленчатый вал двигателя при этом не проворачивается

Вероятная причина неисправности	Способ устранения
Отсутствует надежный кон­такт в зажимах, особенно у аккумуляторной батареи	Проверьте и подтяните бол­ты зажимов
Разряжена или неисправна аккумуляторная батарея	Проверьте и подзарядите ак­кумуляторную батарею или за­мените ее
Неисправна удерживающая обмотка тягового реле или пло­хой контакт ее с «массой»	Замените обмотку или обе­спечьте надежный контакт об­мотки

После пуска двигателя стартер не выключается

Вероятная причина неисправности	Способ устранения
Заедает привод на валу яко­ря	Разберите стартер и устра­ните причину заедания
Спекание контактов выклю­чателя тягового реле или до­полнительного реле	Устраните неисправность или замените реле новыми

Самовключение стартера при движении автомобиля

Вероятная причина неисправности	Способ устранения
Заедает запорная часть вы­ключателя зажигания	Замените выключатель за­жигания

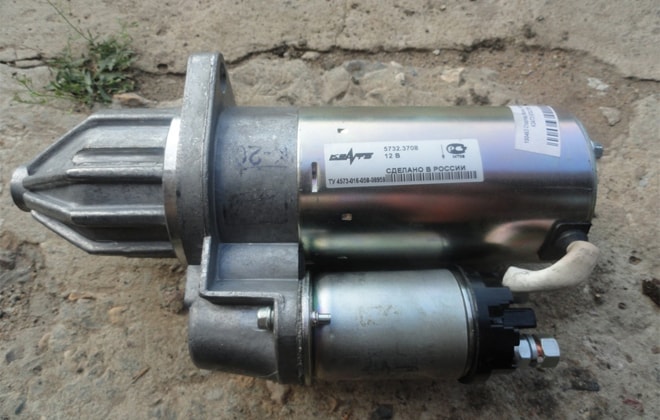

Как демонтировать стартер на УАЗ «Буханка» для ремонта

В УАЗ «Буханка» стартер располагается непосредственно под двигателем со стороны водителя – для удобства демонтажа процедуру извлечения рекомендуется осуществлять через днище транспортного средства. Для этого потребуется следующим комплект инструментов:

Процедура демонтажа осуществляется по интуитивно понятному сценарию, поэтому не должна предоставить каких-либо затруднений. Чтобы извлечь стартер для ремонта на УАЗ «Буханка» необходимо:

Производителем автомобиля не рекомендуется полностью разбирать стартер при необходимости его ремонта – допускается только разборка корпуса для замены ротора или статора. Внесение корректив непосредственно в саму конструкцию ротора или статора может привести к полному выходу из строя электросистем двигателя при первой подачи зажигания.

Также следует учесть продолжительность данной процедуры и необходимость в специальном оборудовании для пайки – намного проще будет приобрести новые комплектующие под замену или стартер в целом.

Устройство

Устройство стартера включает в себя следующие детали и механизмы:

• крышка, оборудованная промежуточным кольцом;
• заглушка, выполненная из резины;
• рукоятка привода;
• тяговое реле;
• крышка коллектора;
• щетка;
• коллектор;
• сердечник тягового реле;
• катушки втягивающего реле;
• пружинное устройство щетки;
• кольцо стопорного типа;
• стяжной болт;
• якорь;
• статор;
• муфта свободного хода с шестерней;
• ограничительное кольцо;
• крепежные элементы.

Добавочное ВР стартера

На современных автомобилях априори предусмотрено добавочное ВР стартера. На старых авто реле устанавливается и подключается уже самостоятельно.

Преимущества установки дополнительного ВР налицо:

• Защищает стартерное устройство от выгорания контактов в замке, что происходит по разным причинам (долгий запуск, банальный износ и т.д.);
• Влияет положительно на загрузке контактов того же замка зажигания, вследствие чего контакты дольше остаются работоспособными;
• Защита стартера от ситуации, когда по причине «глюка» ключа в замке зажигания (мотор запустился, а стартер продолжает крутиться).

Проверить, установлено ли добавочное ВР на автомобиле, можно так:

• Посмотреть в «черном ящике» (блоке предохранителей);
• Включить стартерное устройство в режиме продувки мотора – если добавочное реле стоит, то стартер обязан самостоятельно отключиться через несколько секунд.

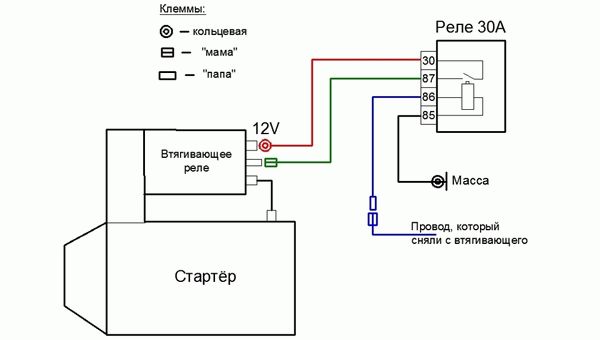

Подключение добавочного ВР

Вот как осуществляется подключение:

• Зафиксировать реле в любом удобном месте (можно на шпильке бачка жидкости для очистки стёкол);
• Подвести кабель к стартеру;
• Снять с плоской клеммы основного реле красный проводок, а на его место вставить проводку от добавочного ВР;
• Другой провод нового ВР с наконечником на 8 мм соединить с плюсом стартера;
• Контакт 30 добавочного ВР надеть на освобождённый контакт основного ВР;
• Прикрутить к корпусу (массе) короткий проводок под номером 85.

Добавочные реле можно приобрести в магазинах. Они продаются в комплекте, где всё предусмотрено для правильной самостоятельной установки.

• Абсолютно легально (статья 12.2.4).
• Скрывает от фото-видеофиксации.
• Устанавливается самостоятельно за 2 минуты.
• Не видна человеческому глазу, не портится из-за погоды.
• Гарантия 2 года,

Периодически выполняйте работы по обслуживанию стартера:

1. Проверьте состояние зажимов, не допуская их загрязнения и ослабления крепления. 2. Снимите защитный кожух и осмотрите коллектор, при необходимости устраняйте неисправности. 3. Откройте крышку 13 (см. первую картинку) со стороны коллектора, осмотрите и при необходимости зачистите контактные поверхности, после чего продувайте сжатым воздухом. 4. При необходимости подтяните стяжные болты корпуса стартера. 5. Проверьте крепление стартера к картеру сцепления. 6. При эксплуатации автомобиля в тяжелых условиях снимите стартер для очистки привода и муфты свободного хода от грязи.

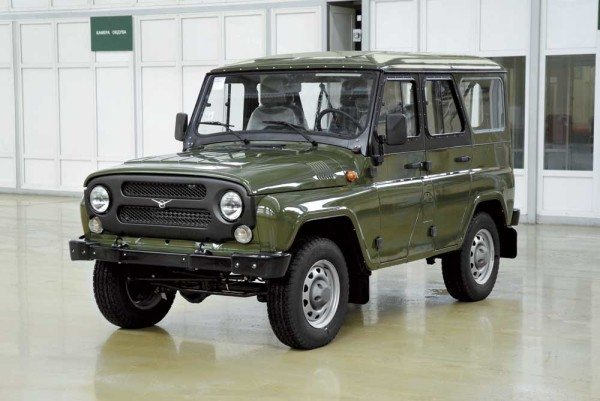

Компоненты электропроводки УАЗ 469, УАЗ 390945 и других моделей

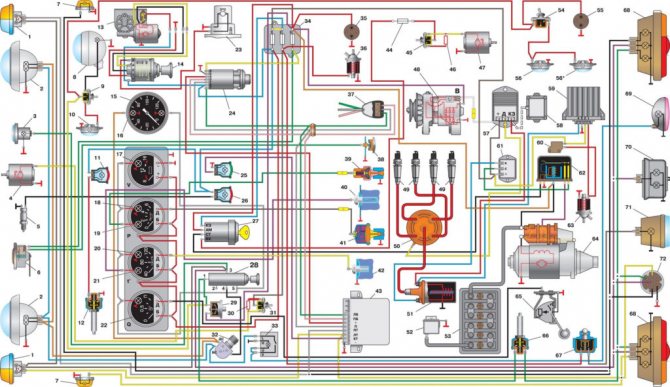

Электросхема УАЗ 3151 4 включает в себя 69 позиций, есть возможность дополнительного подключения специальных противотуманных фар, но требуется установка выключателя типа 343.01.03. Он будет монтироваться непосредственно на приборную панель в удобном месте. Общая схема электропроводки машины включает обширный список разных устройств.

Это передний фонарь, фары, которые при необходимости легко заменять. К общей системе подключается и звуковой сигнал. Далее схема электропроводки УАЗ включает в себя особый плавкий предохранитель, добавочное сопротивление. Цепь имеет подключение к боковым указателям поворотов, тут же помещается выключатель для отопителя.

Проводка снабжает генератор, есть точки соединения для фонаря, который освещает отсек с двигателем, выходы для вентиляторного электромотора отопителя. Современная электропроводка УАЗ предусматривает свечи зажигания, питающиеся от нее. Устанавливается реле для указателей, оно используются для обеспечения работы аварийной, поворотной сигнализации.

Схема электрооборудования имеет выходы на катушку, реле стартера, есть специальный датчик-распределитель, коммутатор. На одном участке имеются следующие точки: выключать массы, аварийный сигнализатор, аккумуляторная батарея, электроомыватель. Отдельно есть подключение для блока предохранителей и таких датчиков:

• аварийного давления для масла;
• показаний топлива;
• для указателя масляного давления;
• перегрева используемых охладителей;
• температур используемых охладителей;
• определения уровня тормозной жидкости.

1.Низковольтной катушки зажигания; 2.Транзисторного электронного коммутатора; 3.Датчика-распределителя (трамблера); 4.Электрических свечей зажигания; 5.Блока плавких предохранителей; 6.Аварийного прерывателя; 7.Добавочного электрического сопротивления.

Схема электрооборудования включает точки подключения для стартера, спидометра, стеклоочистителя и реле под него, блока ЭПХХ, вольтметра. Есть такие компоненты:

• реле для фар машины;
• розетки, используемые для питания переносных ламп;
• выключатели стояночного тормоза, системы торможения.

Для электрооборудования УАЗ 31512(14) или УАЗ 390945 используется установка выключателей:

• для тормозного сигнала;
• для стояночного тормоза;
• аварийной сигнализации;
• лампы света салона;
• звукового сигнала;
• заднего фонаря противотуманного типа;
• зажигания;
• света заднего хода.

Основной командирский автомобиль вооруженных сил – так можно охарактеризовать внедорожник УАЗ 469. И действительно, придя на смену ГАЗ-69 в 1972 году, он на долгие годы закрепил за собой эту почетную обязанность, своей выносливостью и безотказностью доказывая правильность конструкции и основных узлов.

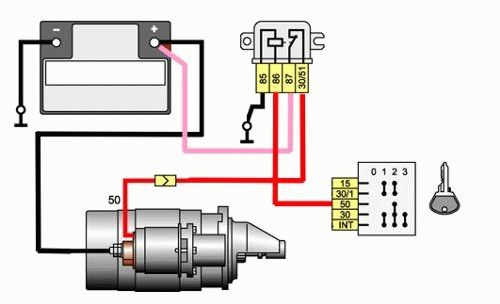

Реле стартера описание назначение устройство ремонт фото видео

Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

ЧТО ТАКОЕ РЕЛЕ СТАРТЁРА

Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:

• перераспределяет энергию между стартером и электромагнитным реле;
• подаёт шестерни бендикса;
• синхронизирует узлы стартера,
• возвращает шестерни в исходное положение после того, как вы заглушите двигатель.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра.Также данный узел убирает бендикс от маховика.

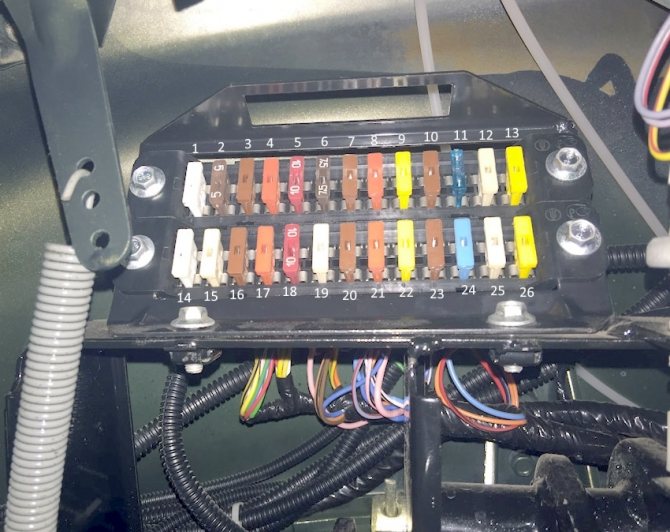

Блок предохранителей

Он находится под панелью, немногим выше рулевой рейки.

Фото — схема

Описание

1	25А Резерв
2	5А Габаритный свет правая сторона
3	7,5А Ближний свет правая сторона
4	10А Дальний свет правая сторона
5	7,5А Противотуманная фара правая
6	5А Плафон освещения блока предохранителей, штепсельная розетка переносной лампы
7	7,5А Стоп-сигналы
8	10А Указатели поворота в режиме аварийной сигнализации
9	20А Звуковой сигнал
10	7,5А Фонари освещения номерного знака, подсветка приборов, переключателей
11	15А Прикуриватель
12	5А Задний противотуманный фонарь
13	10А Радиооборудование
14	25А Резерв
15	5А Габаритный свет левая сторона
16	7,5А Ближний свет левая сторона
17	10А Дальний свет левая сторона
18	7,5А Противотуманная фара
19	5А Фонарь света заднего хода левая
20	7,5А Указатели поворота в режиме указателей поворота
21	10А Отопитель
22	20А Электродвигатель стеклоочистителя, омыватель ветрового стекла
23	7,5А Плафоны освещения, подкапотная лампа
24	15А Резерв
25	5А Приборы и сигнализаторы
26	10А Дополнительный насос системы отопления УАЗ 315148

За прикуриватель отвечает предохранитель номер 11 на 15А.

Блок реле

Находится под панелью, возле левой стоки.

Схема

Обозначение

1. реле включения ближнего света фар
2. реле включения дальнего света фар
3. реле включения противотуман­ных фар
4. реле очистителя стекла двери задка
5. ре­ле включения заднего противотуманного фонаря
6. ре­ле очистителя ветрового стекла
7. реле-прерыватель указателей поворота

Через каждые 32 000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:

1. Снимите стартер с двигателя. 2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их. 3. Разберите стартер. Изношенные детали замените. 4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24

Когда искал, почему стартер может не работать, нашел вот такую картинку из руководства по эксплуатации автомобилей УАЗ.

И так сегодня пока моя девушка каталась на «СОТКЕ» и заглохла, у нас перестало откликаться зажигание, поскольку началось все еще с утра, после помывки двигателя, было заранее куплено новое реле, продавец сказал что все реле одинаковые, я ему поверил и купил стандартное пяти контактное реле.

Но не тут то было, схема у стандартного реле совершенно другая. И при попытке включить массу у меня просто напросто начал крутиться стартер, в этот момент я и сравнил схемы на релюхах. Поставил помершее реле, толкнул, завел, поехал в круглосутку. Там на мою просьбу дать нужное реле и после показа фотографии того что се было нужно, с подробным объяснением схемы работы:

На меня посмотрели как на чекнутого и сказали, завод выпускает одинаковые реле для всех и дали реле как на первой картинке. На мои попытки объяснить что схема не та и что при включении массы стартер начинает крутиться мне мягко намекнули, что, руки из жопы растут , электрик из меня никудышный. Я не стал спорить, просто развернулся и доехал до магазина который был значительно дальше, в нем сразу меня поняли и дали то что было нужно. Подключал по тому как были воткнуты провода в старое реле. Если кому интересно нашел в интернете замечательную схему по которой даже без цвета проводов можно понять что и как.

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

• Электрический мотор постоянного тока;
• Бендикс;
• Втягивающее реле стартера.



Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций:

• Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
• Синхронизация работы всех узлов при запуске двигателя;
• Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
• Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

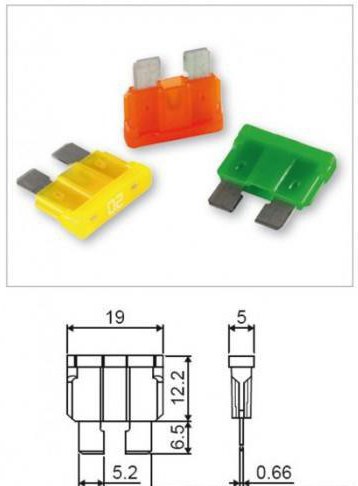

Защита от перегрузки и короткого замыкания

Важными элементами защиты узлов и агрегатов, агрегируемых с бортовой сетью автомобиля, являются 26 плавких вставок. Предохранители объединены в два компактных блока, которые размещены в салоне УАЗа-«Хантер». Они установлены в левой части рулевой колонки. Для облегчения эксплуатации элементов предусмотрена подсветка с выключателем, смонтированная в верхнем отсеке крепежного кронштейна.

Под капотом транспортного средства предусмотрены предохранители ленточного типа. Их место – моторный щиток. По конструкции блоки силовых реле между собой разнятся. На моделях 315143/315148 – это система типа БПР-4.03 (с четырьмя ленточными элементами), а прочие модификации оснащаются конструкцией БПР-2Мз с парой ленточных вставок.

Через каждые 32 000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:

1. Снимите стартер с двигателя.
2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не застревают в держателях щеток. Если щетки меньше 6 мм, замените их.
3. Снимите стартер. Заменить изношенные детали.
4. Во время сборки смажьте подшипники и шейки валов моторным маслом. Шлицевую часть вала, втулки передаточной ветви, пальцы и ось рычага слегка смажьте смазкой Литол-24

И вот сегодня, пока моя девушка ехала на «СОТКЕ» и она погасла, наше зажигание перестало реагировать, так как оно еще осталось утром, после промывки двигателя заранее было куплено новое реле, продавец сказал, что все реле стоят то же самое я ему поверил и купил стандартное пятиконтактное реле.

Но не тут то было, схема у штатного реле совсем другая. И когда я попытался включить массу, стартер начал крутиться, в этот момент я сравнил схемы на реле. Поставил умирающее реле, толкнул, завел, весь день ехал. Там по моей просьбе предоставить необходимое реле и после показа фото того, что было нужно, с подробным объяснением схемы работы:

Они посмотрели на меня так, будто меня проверили, сказали, что завод делает такие же реле для всех, и дали реле, как на первом фото. На мои попытки объяснить, что схема не та и что при включенной массе стартер начинает крутиться, они ласково намекнули, что руки у меня из задницы растут, электрик мне ни к чему.
Я не дрался, просто развернулся и пошел в магазин, который был намного дальше, меня сразу поняли и дали то, что мне было нужно. Подключил кстати провода воткнули в старое реле. Если кому интересно, нашла в интернете замечательную схему, по которой даже без цвета ниток можно понять, что и как.

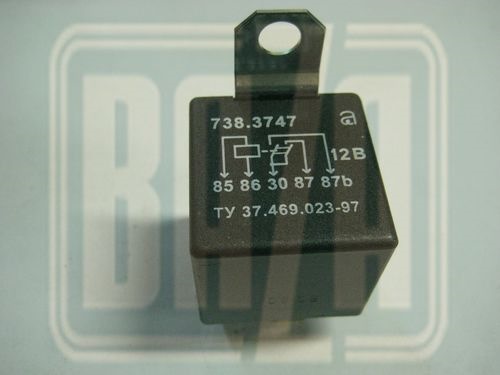

Так как с некоторого времени сталкиваюсь с проблемой несоответствия цвета моих проводов некоторым схемам, вот контакты, которым соответствуют цвета моих проводов (УАЗ 31519, мотор 421800)

30 — оранжевый + фиолетовый
85 — красный
86 — черный
87 — фиолетовый
87b — белый

Стартер УАЗ — необходимый механизм для запуска силового агрегата транспортного средства.

Причины выхода из строя

Чаще всего пускатель на УАЗ Буханке повреждается из-за следующего:

• втягивающего реле;
• обмоток;
• щёток;
• силовых проводов;
• втулок;
• бендикса;
• якоря.

Определить неисправности удаётся по различным признакам. Как правило, всегда обрывается цепь питания, появляются трески и скрежет, запах горелых проводов, слабая прокрутка или её отсутствие.

Износ щёток

Неисправные щётки сразу же выдают себя:

• пускатель никак не реагирует на поворот ключа зажигания;
• электродвигатель не вращается, слышен глухой звук, лампочки на щитке приборов притухают.

Угольки проверяются на остаточную длину. Также крайне важно осмотреть щеткодержатель и пружины.

Износ втулок

Типичные признаки неисправных втулок:

• стартер не вращается после включения зажигания, издаёт глухой щелчок, а на панели приборов лампочки затухают;
• устройство пуска срабатывает, но вращается с достаточно маленькой скоростью, при этом издавая натужный звук;
• стартер работает очень шумно.

Втулки осматриваются только на разобранном стартере. Надо измерить люфт и проверить их соосность с валом.

Сгорание обмоток

Достаточно частая зимняя поломка, когда пусковое устройство в буквальном смысле сжигается за несколько минут. Виновник — человек, который по своей неопытности неудачно заводит мотор. Как раз совокупность неопытности, холодной погоды и разряженного аккумулятора, а также ненужного упорства водителя часто приводит к сгоранию катушек.

Также это происходит из-за межвиткового замыкания или пробоев другого свойства. Нередко происходят обрывы в обмотках якоря и статора. Для полноценной проверки работы катушек, придётся устройство разбирать и прозванивать мультиметром.

Пробуксовка бендикса

Бендикс технически правильнее называть приводом включения. Состоит он из рычага, шестерни с зубьями, обгонной муфты, пружины, тарельчатой шайбы. В процессе работы стартера на него оказывается сильная нагрузка, ведь именно он зацепляется с маховиком и передаёт ему вращение. Когда двигатель машины запускается, бендикс втягивается назад.

Пробуксовка — одна из самых частых его неисправностей. Характерные признаки: стартер не включается при запуске, медленно вращает, шумит. Обычно бендикс не ремонтируется, а заменяется целиком. Однако в некоторых случаях, например, когда данная часть устройства пуска загрязняется, помогает такой метод восстановления:

• стартер снимается с УАЗика;
• погружается передней стороной (где бендикс) в бензин на 6 часов — через каждый час шестерня проворачивается;
• затем достаётся и просушивается.

Обычно это помогает хорошенько очистить механизм. Если нет, то приходится стартер разбирать, а муфту заменять.

Технические характеристики

Направление вращения правое.

Номинальное напряжение 12 В.

Мощность при питании от аккумуляторной батареи емкостью 60 А·ч 1,2 кВт 1,65 л.с.

Холостой ход при 20 °С:

• потребляемый ток, не более 75 А.
• напряжение на клеммах стартера, не более 12 В.
• Частота вращения ротора, не менее 5000 мин -1.

Полное торможение при 20°С:

• тормозной момент, 1,6±0,16 кгс•м
• потребляемый ток, не более 520 А.
• напряжение на клеммах стартера, не более 7 В.

ПРОВЕРЯЕМ СИСТЕМУ

Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.

Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.

После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.

Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.

Через каждые 32 000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:

1. Снимите стартер с двигателя. 2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их. 3. Разберите стартер. Изношенные детали замените. 4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24

Когда искал, почему стартер может не работать, нашел вот такую картинку из руководства по эксплуатации автомобилей УАЗ.

Через каждые 32 000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:

1. Снимите стартер с двигателя. 2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их. 3. Разберите стартер. Изношенные детали замените. 4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24

Когда искал, почему стартер может не работать, нашел вот такую картинку из руководства по эксплуатации автомобилей УАЗ.

Схема включения в цепь стартера

Схема включения стаpтеpа: 1 – выключатель «массы»; 2 – аккумулятоpная батаpея; 3 – дополнительное pеле стаpтеpа; 4 – выключатель (замок) зажигания; 5 – вольтметр; 6 – контактный диск; 7 – втягивающая обмотка; 8 – удеpживающая обмотка; 9 – тяговое pеле стаpтеpа; 10 – стаpтеp

Стартер 42.3708 или 4211.3708–01 с электромагнитным тяговым реле и рычажным приводом с роликовой муфтой свободного хода установлен с левой стороны двигателя (по ходу автомобиля). Схема включения стартера показана на второй картинке

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:

• Если произошел отчетливый щелчок в реле, значит оно работает;
• Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

• перегорание катушки,
• механические повреждения,
• естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

• После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
• При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
• Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

КАК ПОДКЛЮЧИТЬ

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

РЕМОНТ

Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа. Также разную конструкцию могут иметь сердечники. Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные. Всё что остаётся водителю в таком случае — провести замену.

Очень важно сохранять чёткую последовательность при ремонте. В противном случае вы рискуете не просто нанести вред детали или другим системам, но и получить травму. Сам процесс состоит из таких этапов:

• Отключите питание от аккумуляторной батареи.
• Очистите деталь от пыли и грязи. В противном случае посторонние частички могут попасть внутрь узла, нанеся ему вред.

• Открутите гайку щёточного узла.
• Снимите контакт с болта.
• Открутите стяжные винты. Именно они соединяют реле с массой авто.
• Открутите торцы гаек.
• Разделите устройство напополам.
• Осуществите замену сердечника.
• Осуществите обратную сборку.

Перед тем как поставить устройство обратно в машину запустите его. Обратную установку нужно проводить только после предварительного тестирования. Когда всё будет собрано, сделайте несколько пробных запусков. Только после этого выезжайте на трассу.

Историческая справка

Традиционно УАЗ 469 выпускался в двух вариантах:

1. Грузопассажирская версия – 7 мест и 100 кг багажа;
2. Командирская версия – 2 места для пассажиров и 600 кг багажа.

Справочно: вне зависимости от варианта исполнения, автомобиль УАЗ 469 может буксировать прицеп полной массой 850 кг.

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

1. Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
2. 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Справочно: согласно отраслевой нормали 1945 года за каждым автозаводом закреплялась определенная нумерация. Для МЗМА, выпускавшего Москвич 408 и 412 – это номера с 400 до 449, для Ульяновского автозавода – это номера с 450 по 484 и т.п.
