Опыт эксплуатации и особенности

Несмотря на успех 110 модели, отзывы о квадроцикле Рысь 150 далеки от идеала. Владельцы техники, соблазнившиеся доступной ценой, нашли целый ряд конструкционных проблем:

• Низкое качество сборки. Практические во всех аппаратах плохо закручены болты. Если сразу их не подкрутить, машина начинает разваливаться на ходу. В основном, отпадают пыльники и откручивается натяжитель цепи.
• Тряска. На низких скоростях аппарат ведёт себя отлично, но после отметки 35 км/ч машина начинает вибрировать. Из-за этого возникают проблемы с главным освещением, откручиваются болты и т.д.
• Непродуманная конструкция тормозов. Заводская сборка оставляет желать лучшего, поэтому пользователю нужно самостоятельно осмотреть механизм и провести центровку.
• Низкая грузоподъёмность.

Сразу после покупки владельцу Рыси 150 рекомендуется провести полный техосмотр, подкрутить боты, поменять тормозные колодки, сальники передних ступиц, закрепить пыльники рулевой тяги. Запчасти к отечественному аппарату дешёвые, поэтому уложиться можно в пару тысяч рублей. При правильной эксплуатации и своевременном ТО, машина проработает без серьёзных поломок 1-2 года.

• Хорошая проходимость. Рысь 150 проезжает по грязи, песку, уверенно держится на бездорожье.
• Управляемость. Квадроцикл уверенно входит в повороты и не пытается накрыть собой райдера. Резвая и манёвренная лошадка подойдёт для подростков и детей от 10 лет.
• Мощное светодиодное освещение.
• Демократичная цена. Новый аппарат стоит около 90 тыс. р.

В тюнинге стильный аппарат не нуждается. Конечно, пользователи мечтают установить багажник, удобное сиденье, прочный отбойник и другой обвес, но всё упирается в грузоподъёмность. Максимальная нагрузка аппарата 75 кг, что рубит возможность модернизации на корню.

«Рысь» – лесной мотохищник из Башкирии

?Рысь? ? это название снегохода стало известно широкой общественности в 1991 году, когда на моторостроительном объединении в Уфе был выпущен первый высококлассный вездеход для покорения снежных равнин. Он быстро завоевал популярность в различных областях жизнедеятельности человека.

Значительная территория РФ часто покрыта снегом. Широкая гусеница ?Рыси? пришла на помощь пограничникам, охотникам и геологам. Пройдя испытания в условиях Якутии, уфимские машины показали довольно хорошие результаты своей работы. Они бесперебойно переносили морозы до -40 градусов и могли передвигаться по насту с приличной скоростью. При этом вездеходы показывали удивительную проходимость по глубокому снегу и высокие маневренные характеристики. Спорт также не остался в стороне. Для этих целей был полностью модернизирован один из серийных снегоходов.

В 2009 году выпуск этих машин прекратили. Но и сегодня по снежным просторам летят вёрткие ?лесные хищники?.

Модельная линейка снегоходов ?Рысь?

Главные представители семейства ?Рысь? ? модели 113, 119, 500 и 440.

За восемнадцать лет снегоход ?Рысь? множество раз менял свои модификации. Начиная с первых моделей, УМПО не прекращало поиска наиболее удачного решения для улучшения надёжности отечественных снегоходов.

Первенцем считается ?Рысь? 113. Прообразом этой модели стал проверенный временем Arctic Cat. Копия вышла не очень удачной. Для облегчения машины двигатель 113-й модели был выполнен с использование лёгких металлов. Цилиндры из алюминия, покрытые кремниевым напылением, не выдерживали серьёзных нагрузок. Отсутствие гильзы давало отрицательные результаты. Поймать ?клина? можно было уже на первых десятках километров непрерывного движения.

Модель 119 получила значительные изменения. Выполненная в туристическом варианте, она превосходила своего предшественника. Был улучшен дизайн: снегоход получил изменённый капот и поддон, который позволял лучше преодолевать снежные преграды. Использование гильз и более мощное охлаждение привело к снижению поломок на ?Рысь 119?, связанных с работой цилиндров.

Следующим снегоходом была ?Рысь-спорт? 121. Эта модель стала вариантом 119. Снегоход вышел немного короче, но получил выигрыш в маневренности.

Топовыми в линейке уфимских производителей можно считать машины ?Рысь? 500. Главным их отличием стали карбюраторы фирмы ?Микуни?. Снова был изменён капот. Гусеница достигла ширины 500 мм. 500 МП оснащалась шестерёнчатой коробкой передач. Все снегоходы получили электроподогрев ручек руля.

На сегодняшний день в широком применении находится УС -440, который является модификацией пятисотки.

Основные характеристики

Несмотря на множество недостатков, ?Рысь? имеет неплохие показатели для машин своего класса. Усреднённые ТТХ:

• пассажировместимость ? 2 чел.;
• габариты ? длина 3200 мм, ширина 1240 мм, высота 3200 мм;
• гусеница ? от 380 до 500 мм;
• вес ? до 280 кг;
• бак ? 18 л.

Двигатели:

• тип ? двухтактный, двухцилиндровый для моделей 113 и 119, четырёхтактный для 500 и 440;
• топливо ? бензин А92 (карбюратор);
• объём ? от 431 до 440 куб. см.;
• мощность ? от 38 до 42 л. с.;
• охлаждение ? воздушное, принудительное;
• расход топлива ? 20 л на 100 км;
• скорость ? от 60 до 90 км в час.

?Рыси? имеют высокое стекло с окантовкой, защищающее от встречного воздушного потока, электроподогрев ручек, оснащены тахометрами и вместительным багажником. Снегоход способен без труда буксировать сани весом до 250 кг. Гусеница из резины имеет армированные стержни.

Особенности неполадок и ремонт ?Рыси?

Как и любая техника, которая постоянно находится в эксплуатации, тем более, если она работает в экстремальных условиях, снегоходы нередко подвергаются поломкам. Неисправности проявляются в двигателе и ходовой подвеске. Быстро изнашиваются гусеница и ремень вариатора.

Двигатель. Как бы ни ругали двигатели снегоходов, они не так уж плохи. Поломки происходят обычно по причине естественного износа деталей. К частым неполадкам можно отнести следующие:

• неравномерность в работе;
• повышение вибрации и стук;
• падение мощности;
• повышенный расход бензина;
• утечки масла.

Проблемы с запуском могут осуществляться по вине карбюратора. После того, как на снегоходах стали ставить японский карбюратор ?Микуни?, многие проблемы отпали сами собой. ?Микуни? доказал свою работу на протяжении значительных периодов эксплуатации. Неполадка обычно скрывается в износе запорного конуса в клапане. Дефект можно устранить при помощи притирки.

Свечи ? больной вопрос двухтактных двигателей. Смешение бензина и масла приводит к отсыреванию свечи. При таких условиях холодный запуск становится невозможным. При дальних поездках необходимо иметь в запасе одну-две свечи. На запуск двигателя также могут влиять неурядицы с карбюратором и лепестковыми клапанами.

Охлаждение четырёхтактного двигателя снегохода происходит за счёт попадания снега в заборник. При долгом движении по льду и сухому насту возможен быстрый перегрев мотора. Необходимо найти участок с подтаявшим снегом или водой.

Переборка движка занимает порядочное количество времени и требует хороших знаний в технике. Если дело не в простой замене прокладок, желательно обратиться в техцентр.

Электрочасть. При пропадании искры машина начинает глохнуть. Если свечи заведомо в порядке, то причины скрыты в коммутаторе или катушке. Такие запчасти на ?Рысь? несложно приобрести и заменить собственноручно.

Топливная система. Ненормальная подача бензина в двигатель при холодном запуске, а со временем и в разогретом состоянии свидетельствует о проблемах с бензонасосом. Хорошая чистка даёт положительные результаты. Подборка топливных систем на ?Рысь? не составит особого труда.

Ремонт отечественных снегоходов не составляет стольких проблем, как их зарубежных аналогов. Многие оригинальные запчасти можно найти на прилавках автомагазинов. Некоторые из них вполне можно заменить мотоциклетными.

Заменить треснувшее стекло или устранить внешние повреждения можно самостоятельно.

Стоимость эксплуатации

Если учесть, что снегоход ?съедает? примерно 20 л топлива на сотню, то развлечения на нём ? не такая уж и дешёвая штука. Другое дело, когда он используется в коммерческих или промышленных целях.

Простота машин позволяет многие мелкие неполадки устранять в домашних условиях. Запчасти можно найти в любом специализированном магазине, стоимость их не так уж велика. Другое дело ? услуги автомастерской.

Приблизительные цены автосервисов для ?Рыси?:

• диагностика двигателя ? от 500 р.;
• замена свечи ? от 600 р.;
• проверка электрики ? от 500 р.;
• замена фильтра ? от 280 р.;
• замена вариаторного ремня ? от 1500 р.;
• замена топливного фильтра ? от 100 р.;
• регулировка и промывка карбюратора ? от 2500 р.

Отзывы о снегоходах марки ?Рысь? довольно-таки противоречивы. Ясно одно: если человек любит скорость, снег и технику, то общение с такой машиной доставит ему много удовольствия.

Цена от производителя

Из-за того, что производство Рысь 500 полностью прекращено, то найти этот аппарат достаточно сложно. Иногда доступны модели б/у, цена на них колеблется (от 80 тыс. руб. до 150 тыс.).

Стоимость для снегохода Рысь 500 достаточно низкая, по причине того, что по функциональной составляющей и по эксплуатационным свойствам он составляет конкуренцию даже новым зарубежным моделям.

Модификации

Выпускался этот снегоход в нескольких модифицированных версиях, а именно это:

• Модификация Рысь 500+. Данная модифицированная версия представляет собой больше туристическую машину, чем рабочую. В ней используется гусеничная лента шириной в 500 миллиметров, что обеспечивает высокую проходимость на любых поверхностях. В базовую комплектацию к данной модификации входит электрический стартер.
• Модификация Рысь 500М. Является базовой версией с видоизмененным капотом. Помимо этого вместо прежнего карбюратора был установлен однокамерный карбюратор японского производства, модели Mikuni. В базовую комплектацию к данной модификации входит электрический стартер.
• Модификация Рысь 500МП. Данная модификация обладает также видоизмененным капотом и однокамерным карбюратором. В этой версии была установлена коробка переключения передач шестеренчатого типа. Внешне снегоход полностью схож с предыдущей модификацией. В базовую комплектацию к данной модификации входит электрический стартер.

В настоящее время данный снегоход пользуется также большой популярностью у рыбаков и охотников, так как позволяет выполнить все необходимые задачи, включая передвижения в труднодоступные места.

Руководство

Инструкция к снегоходу Рысь 500 содержит разделы с:

• описанием и функционированием аппарата;
• хранением;
• руководством;
• списком неисправностей и способами их устранения;
• утилизацией;
• техобслуживанием.

Перед включением двигателя

Понадобится проверить газ и тормоз, установив технику на ручник. Шнур приделать к своей одежде в целях остановки мотора. Запустив мотор, отключить фиксатор тормоза. В процессе использования снегохода:

• Нельзя перегружать его, так как это может стать причиной неисправности;
• Запрещена работа двигателя на больших оборотах без дополнительной нагрузки;
• Рекомендуется приготовить топливную смесь, соблюдая все меры безопасности;
• Рекомендуется обкатка (не менее 300 км при скорости движения 45 км/ч без дополнительного пассажира) на скорости до 60 км/ч;
• Следует иногда проверять качество свечей: не должно быть повреждения электродов, важно обеспечить сохранение свободного пространства между ними.

Разворачивать полозья можно только в процессе движения снегохода во избежание поломок руля.

Техобслуживание системы питания

Данная процедура включает:

• плановое обслуживание, диагностику надёжности крепления и качества соединений;
• очистку элементов карбюратора, его каналов, а также периодическое проведение техобслуживания (ТО-3);
• промывку топливной емкости, топливопроводов и фильтрующих элементов.

Постепенное засорение фильтров приводит к изменению работы системы питания — это снижает качество очистки горючего, а засоры и ухудшение настройки карбюратора приводят к ухудшению состава горючей смеси на разных режимах работы мотора.

Типичные неисправности топливной системы и способы их решения

Проблема	Решение
Продолжительное хранение горючего вызывает увеличение количества смол в его составе. Это приводит к осмолению топливопроводов и фильтрующих элементов, нарушению состава смеси из-за уменьшения сечения форсунков.	Предотвратить большинство поломок системы питания возможно, если использовать только рекомендованные горючее и масла для создания топливной смеси, выдерживая приведённые пропорции, учитывая необходимые запросы, которые предъявляются к заправке.
Проблема	Решение
Плохое качество соединений топливной системы вызывает подсос воздуха, из-за чего топливный насос перестаёт нормально функционировать: начинается внезапное обеднение горючего — мотор включается достаточно сложно, на холостых не работает; возможен прогар поршней и разрушение подшипника нижней головки подвижной детали, соединяющей поршень с валом мотора.	Для устранения проблемы осуществляется подтяжка крепежных элементов и замена прокладок.
Проблема	Решение
Недостаточная подача горючего при засоренном суфлирующем трубопроводе емкости с горячим.	Для извлечения заборного фильтрующего элемента извлечь штуцер. Промывку фильтрующего элемента осуществлять без разбора. Насос требует реконструкции при наличии неисправности.

Регулировка карбюратора

Полная разборка устройства выполняется только при его поломке: при увеличении расхода горючего, интенсивном снижении мощности и неумеренной работе на оборотах холостого хода.

Процедура очистки и сборки устройства:

1. Карбюратор окунается в керосин на 15 минут.
2. элементы хорошо промывают и очищают от смолы.
3. Мойка производится неэтилированным топливом. Форсунки с воздуховодами продуваются сжатым воздухом.
4. При сильном засорении форсунок их следует очищать деревянной палочкой, пропитанной ацетоном. Не следует чистить форсунки проволокой, это приводит к повышенному расходу горючего.
5. В процессе сборки каждый жиклер устанавливается на свои места.
6. Для предотвращения изменения первоначальной формы фланцев, гайки от карбюратора понадобится закручивать равномерно.

Регулировка выполняется после проверки силового агрегата, системы питания и проведённой настройки системы зажигания

Случаи, когда следует проводить настройку

Регулировка производится в случае изменения следующих эксплуатационных характеристик снегохода Рысь 500:

• сложный пуск;
• неустойчивые обороты холостого хода;
• повышенный расход горючего;
• неустойчивая работа мотора под большой нагрузкой (рывок в коробке передач в процессе движения аппарата).

Обеспечение контроля настройки карбюратора производится на теплом силовом агрегате.

Использование карбюратора осуществляется с надёжно подсоединенным ресивером. Нельзя допускать изменения конструктивных элементов ресивера. Топливо, которое поступает в карбюратор, следует очистить от примесей. Детали промываются только горячей жидкостью, запрещается использование растворителя. После выполненной работы изделие продувают и просушивают. Очистка калиброванных отверстий проволоками запрещается.

Регулировка системы холостого хода

Производится на функционирующем двигателе без дополнительной нагрузки. Обороты холостого хода (ХХ) настраиваются на п=1500±100мин-1. С помощью винта ХХ устанавливают устойчивые обороты, вращая винт качества (ВК), добиваются наибольших оборотов.

Регулировка повторяется два-три раза с постепенным снижением оборотов мотора в процессе открытия дросселя. Если есть проблема, то обогатить смесь, повернув ВК на 1/4 оборота. Если мотор перестаёт работать при внезапном закрытии дросселя, то обеднить смесь, отвернув ВК на 1/4 часть оборота.

Проверять качество карбюратора требуется на оборотах, которые превышают обороты ХХ. Чтобы обеспечить свободу вращения гусеницы, понадобится поднять заднюю половину снегохода Рысь 500, установив подставку.

Технические характеристики

Габаритные данные:

• Конструкционная длина снегохода – 3200 миллиметров.
• Полная ширина – 1240 миллиметров.
• Высота по ветровому стеклу – 1320 миллиметров.
• Высота по сидению – 710 миллиметров.

Эксплуатационные значения:

• Тип движителя – гусеничный с передним расположением ведущих звездочек.
• Привод гусеницы – цепь.
• Количество звеньев цепи – 22 звена.
• Длина шага цепи – 16 миллиметров.
• Тип гусеничной ленты – резинотканевая, армированная.
• Тип катков – прорезиненные.
• Ширина гусеничной ленты – 500 миллиметров.
• Высота грунтозацепов гусеничной ленты – 23 миллиметра.
• Количество окон гусеничной ленты – 43 окна.
• Длина шага гусеничной ленты – 50.5 миллиметров.
• Тип механизма натяжения гусеничной ленты – винтовой.
• Конструкционная масса – 280 килограмм.
• Тип устанавливаемого двигателя – бензиновый.
• Количество тактов двигателя – 4.
• Тип запуска двигателя – ручной (опционально посредством электрического стартера).
• Вместимость топливного бака – 28 литров.
• Максимальная скорость самостоятельного передвижения – 90 километров в час.
• Максимальная масса буксируемых саней – 250 килограмм.

Тормоза:

• Тип управления – гидравлический.
• Тип тормозного механизма – механический дисковый.

Подвеска:

• Тип передних лыж – опорно-поворотный.
• Тип передней подвески – независимая маятниковая подвеска.
• Тип задней подвески – катково-склизовая.

Электрооборудование:

• Тип фронтальной фары – галогеновая.
• Тип системы зажигания – электронная бесконтактная.

Отзывы

• Борис, Приморский край. Данный снегоход приобретался на замену Бурану, которым мы активно пользовались вместе с отцом. Рысь 500 – усовершенствованная альтернатива Бурану, и в этом мы убедились на практике. Купили машину в 2009 году, и пользуемся до сих пор. Отличный аппарат в плане своих эксплуатационных качеств, и даже с точки зрения дизайна. Он потребляет дешевый 76-й бензин, и не возникает никаких проблем с динамикой. За свою цену в 115 тысяч рублей снегоход отличный. По сравнению с Бураном машина быстрее разгоняется и активно тормозит. Снегоход более маневренный и практичный, с вместительным багажником. К тому же, его легко обслуживать. Из слабых мест можно отметить капризную цепь коробки передач, которую надо регулярно натягивать, иначе цепь оборвется и это станет причиной более серьезных неполадок. В целом мы с отцом техникой довольны.
• Николай, Сахалинская область. Рысь 500 превосходно запускается в мороз при минус 40 градусах. То что нужно для наших условий. Машина оснащена широкими передними лыжами, и благодаря этому она весьма устойчива на неровной дороге. Так что переворачивания и опрокидывания с этим снегоходом – абсолютно исключены. В той комплектации, которую я выбрал, есть функция подогрева рукояток руля, чтобы не замерзали руки. Конечно, не обошлось и без недостатков, как и в любой другой отечественной технике. Самой серьезной и не решаемой проблемой является слабый двигатель, который плохо тянет при движении в горку или по рыхлому снегу. В таких условиях поднимаются обороты мотора, что приводит к перерасходу топлива. К тому же, возникают сильные шумы и вибрации, которые затем передаются на рулевую колонку. У коробки передач нет нейтральной скорости, и это еще один серьезный минус. Максимальная скорость по ровной дороге составляет 80 км/час. Машина потребляет намного больше, чем заявлено производителем – уж точно больше 20 литров на 100 км, причем даже в щадящем режиме езды.
• Алексей, Ленинградская область. Машина приобретена прошлой весной в поддержанном состоянии. В то время года удалось хорошо поторговаться, и в итоге снегоход обошелся мне в 90 тысяч рублей. Состояние хорошее. Начал им активно пользоваться совсем недавно – после нового 2021 года. Сразу скажу, что аппарат дешев в использовании. Он хорошо управляется, и вполне комфортный в длительных поездках – благодаря подогреву ручек и большому багажнику. Также есть высокое ветровое стекло, защищающее от встречного холодного ветра. На вместительном сиденье поместятся ребенок (впереди) и еще один взрослый пассажир (позади меня). При этом тяга не пропадает, но поднимается назойливый шум мотора. По паспорту у меня модель 2004 года выпуска, и наверняка сменила уже 2-3 владельцев (вряд ли продавец мне правду сказал). Езжу каждый день по несколько часов. Для рыбалки и охоты Рысь 500 идеально подходит. Порадовало, что для этой машины есть в наличии все необходимые запчасти.
• Константин, Свердловск. Данный снегоход меня приятно порадовал. Признаться честно, я ожидал худшего. Понравилось, что в коробке передач есть задний ход, который повышает маневренность и удобство разворота. Такая функция хорошо помогает в случаях, когда снегоход сел на брюхо где-нибудь в лесной глуши. При необходимости можно включить обогрев ручек руля и ног, хотя в ногах тепла почти не чувствуется. Аппарат в целом неплохой, но не много смущает посредственное качество сборки – детали подогнаны неаккуратно. Скрипит панель приборов, а в ходовой части появляются постукивания. К сожалению, двигатель тяжело пускается в холодную погоду, и для начала движения его сначала надо хорошо разогреть на холостом ходу.

Модельный ряд

На рынке представлены следующие модели:

• 119;
• 440;
• 500.

Рысь 119

Модель Рысь 119 относится к классу туристических транспортных средств. Она отличается мощным двигателем и высоким уровнем надежности конструкции и маневренностью.

Снегоход оборудован двухтактным силовым агрегатом с воздушной системой охлаждения принудительного типа. Двигатель выполнен в соответствии с международным экологическим стандартом Евро-3. Максимальная скорость, которую развивает этот транспорт, составляет 90 км/ч.

На приборной панели отражается всего несколько показателей: спидометр и датчик уровня топлива в баке. Среди преимуществ можно выделить удобное расположение рулевого механизма: он не соприкасается с коленями даже во время выполнения маневров и вхождения в крутые повороты.

Среди недостатков данной модификации можно отметить:

• низкий ресурс двигателя;
• высокий расход топливной жидкости.

Рысь 440

Среди особенностей транспортного средства Рысь 400 можно выделить:

• неприхотливость к топливной жидкости;
• высокую скорость движения;
• небольшой расход бензина;
• наличие защитного лобового стекла;
• мощный мотор;
• низкую стоимость по сравнению с аналогичными моделями;
• подогрев рукояток управления;
• вместительный задний багажник;
• наличие спидометра и тахометра.

Гусеничный механизм УС 440 выполнен из резины и оборудован армированными стержнями, что помогает увеличить срок его эксплуатации.

Среди недостатков снегохода мжно отметить быстрый износ свечей зажигания и сбои в работе лепестковых клапанов и карбюраторов.

Четырехтактный двигатель охлаждается за счет попадания в заборное устройство снежной массы. Если ехать продолжительное время по территории с небольшим количеством снега, то возможен перегрев силового агрегата.

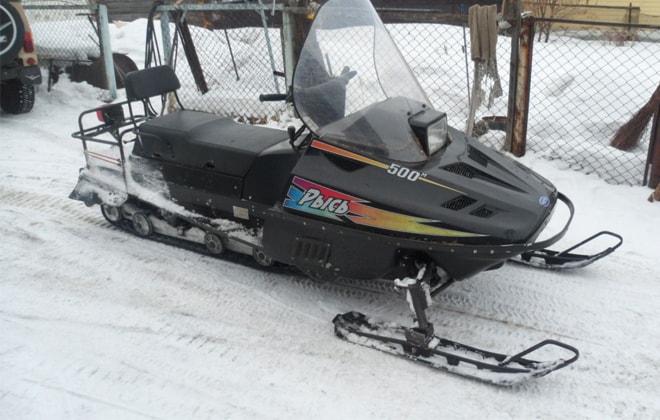

Рысь 500

Модификация Рысь 500 оснащена коробкой передач с 6 шестернями. Здесь установлен мощный двухтактный двигатель. Транспортное средство способно буксировать прицепное устройство, масса которого не превышает 250 кг.

Здесь установлен мотор от японского производителя. Двигатель выполнен в соответствии с международным экологическим стандартом Евро-3. Гусеничное устройство изготовлено из резины и ткани и оборудовано армированным стержнем.

Система запуска работает от электрического стартера, что помогает запускать агрегат даже в условиях низких температур.

К плюсам можно отнести:

• наличие подогрева рулевого управления;
• надежную конструкцию;
• наличие всех запасных частей в свободном доступе на рынке;
• высокий уровень сборки;
• небольшой расход масляной и топливной жидкости;
• высокие показатели маневренности и проходимости.

Основные характеристики. Габаритные данные

Квадроцикл Рысь 500: особенности, технические характеристики, стоимость Если у вас нет возможности заменить маховик, то придётся поменять начало и конец обмоток катушки заряда, красный и черный провод в штекерной колодке и начало и конец обмотки датчика. Стоимость для данного снегохода довольно низкая, так как по функциональности и по эксплуатационным качествам способен составить сильную конкуренцию и более новым импортным моделям снегоходов.

• Тип управления – гидравлический.
• Тип тормозного механизма – механический дисковый.

Размер гусеницы:

• длина – 3700 мм;
• ширина – 380 мм.

Сухая масса техники составляет 250 кг. Машина вмещает 2 человек. Предельная для снегохода скорость равняется 90 км/час, максимальный вес буксируемых саней (прицепа) – 250 кг.

На снегоходе используется классическая рычажная пружинно-гидравлическая передняя подвеска с балансирными тележками. Задняя подвеска – склизовая. Рабочий тормоз – дисковый, дополненный ручным тросовым приводом.

Альтернативные модели снегохода Рысь

Как уже упоминалось. Рысь 113 давно снята с производства, и ей на замену пришли другие снегоходы того же бренда. О них стоит поговорить отдельно.

Основными представителями «семейства» снегоходов «Рысь» являются (кроме 113-й) модели:

1. 119
2. 440
3. 500

Они модернизировались, многое менялось, надежность их улучшалась.

Рысь 119

На смену уже известной сто тринадцатой модификации стали впускать Рысь 119. Отличия:

• Новый дизайн капота, а также поддона дна моторного отсека. Вместо ранее используемого хрупкого стекловолокна производители применили пластик.
• Двигатель модернизирован. Объем уменьшили до 432 см3. Цилиндры изготовили с более широкими окнами продувки. Применены гильзы. Все эти новшества улучшили охлаждение мотора и уменьшили вероятность заклинивания поршней на разогретом двигателе.
• Применили широкую гусеницу, что высоко оценили охотники, пограничники и геологи. Это позволило в значительной мере улучшить проходимость на различном типе снега.

Испытания новой (на то время) модели проводили в суровых условиях Якутии, при которых снегоход зарекомендовал себя гораздо лучше предыдущей машины. Ей удобно управлять – руль не задевает колени при самых крутых поворотах, а площадки для ног дают возможность чувствовать себя комфортно. Сиденье мягкое.

Простота конструкции позволяет производить мелкий ремонт в домашних условиях.

Запчасти, а также узлы имеются в продаже в специализированных магазинах. Стоимость их доступна.

Выпуск прекращен в 2009 году, поэтому доступны только подержанные машины.

Технические характеристики:

1. Габариты (длина, ширина, высота, в мм.) — 3240×1080×1225
2. Гусеница (длина, ширина, в мм) — 3700×380
3. Масса (сухая, в кг) – 250
4. Вместимость – 2 человека
5. Максимальная скорость, км/ч – 90
6. Вес груза, буксируемого на санях, в кг. – 250
7. Передняя подвеска – классическая, рычажная, пружинно-гидравлическая (с балансированными тележками)
8. Задняя подвеска – склизовая
9. Тормоз (рабочий) – дисковый, плюс ручной тросовый привод

Комплектация:

• Реверс – механический.
• Подогрев ручек.
• Спидометр.
• Ветровое стекло.
• Фаркоп.
• Электростартер.
• Топливный датчик.
• Багажник.
• Двухтактный двигатель РД-440.02. Охлаждение – принудительное, есть осевой вентилятор.

Объем, см3	431
Номинальная мощность, в л. с.	38
Цилиндры, колич.	2
Диаметр цилиндра, в мм.	65
Потребляемое топливо — бензин	Аи-92 (смесь с маслом).
Расход топлива при скорости в 60км/ч, в л/ч	18-20
Система зажигания	Электронная. бесконтактная
Емкость бака, в л.	24
Система пуска	Ручной стартер
Система смазки	Совместно с топливом
Система питания	Карбюратор

Рысь 440

Технические характеристики:

1. Габариты (длина, ширина, высота, в мм.) — 3200×1240×1420
2. Гусеница (ширина, в мм) – варьируется от 380 до 500
3. Вместимость – 2 человека
4. Масса (сухая, в кг) – 280
5. Четырехтактный двигатель
6. Максимальная скорость, в км/ч. – 90.

Комплектация:

• Ветровое стекло
• Подогрев рукояток
• Тахометр
• Багажник
• Обрезиненные гусеницы имеют армированные стержни
• Подвеска – пружинно-гидравлическая
• Электростартер
• Фара
• АКБ
• Спидометр
• Вариатор – клиноременный, бесступенчатый, автоматический
• Тормоза – дисковые, фрикционного механического типа. Привод – ручной

Характеристики силовой установки:

Объем ДВС, в см3	431-440
Мощность, в кВт/л. с.	26,5/38
Номинальная частота вращения, в об/мин.	6000
Степень сжатия	5,8
Диаметр цилиндра, в мм.	65
Топливный бак, в л.	18
Применяемые топливо – бензин	АИ-92
Цилиндры, колич.	2
Система смазки	Совместно с топливом
Расход, в л/100 км.	20
Система питания	Карбюратор, Mikuni VM 34-622
Система зажигания	Электронная, бесконтактная

Рысь 500

Рысь 500 – последняя модель УМПО. Модификации:

1. Рысь 500+. Версия представляет собой, скорее, туристическую машину, нежели чем рабочую. Ширина гусеницы – 500мм., это обеспечивает отличную проходимость на любой поверхности. Машина укомплектована электростартером.
2. Рысь 500М. Базовая версия с измененным капотом. Имеется однокамерный карбюратор Mikuni (Япония). Электрический стартер.
3. Рысь 500МП. Коробка перемены передач шестеренчатого типа. Практически полное внешнее сходство с предыдущей Рысью. Электрический стартер.

Снегоход пользуется немалой популярностью у рыбаков, охотников.

Технические характеристики:

• Габариты (длина, ширина, высота, в мм.) — 3200×1240×1320
• Цепной привод гусеницы (22 звена), шаг – 16мм
• Гусеничная лента – армированная, тканерезиновая, с прорезиненными катками
• Высота грунтозацепов, в м. – 23
• Длина шага ленты – 50.5 мм. винтовой тип натяжения
• Бензиновый четырехтактный ДВС
• Галогеновая фронтальная фара
• Масса машины, в кг – 280
• Тип управления – гидравлический
• Тормоза – механические, дисковые
• Лыжи – опорно-поворотные
• Передняя подвеска – независимая, маятниковая
• Задняя подвеска – катково-склизовая
• Максимальная скорость, в км/ч. – 90
• Максимальная масса транспортируемых саней, в кг. – 250

Объем ДВС, в л.	0, 431
Мощность, в кВт/л. с.	29,42/40
Цилиндры, колич.	2
Топливный бак, в л.	28
Применяемое топливо – бензин	АИ-92
Расход, в л/100 км.	20
Система зажигания	Электронная, бесконтактная
Система охлаждения	Воздушно-принудительная
Система смазки	Совместно с топливом

Инструкция по применению

Инструкция к снегоходу Рысь 500 (УС-440) состоит из таких разделов:

1. Описание и работа снегохода;
2. Использование по назначению;
3. Техническое обслуживание;
4. Хранение снегохода;
5. Возможные неисправности и методы их устранения;
6. Утилизация;
7. Свидетельство о приемке;
8. Свидетельство о консервации;
9. Свидетельство об упаковке;
10. Гарантийные обязательства;
11. Ссылочные нормативные документы.

Как выставить зажигание на снегоходе Рысь 500

Для качественной работы двигателя в опасных условиях нужно выполнить правильно настройку. Перед тем, как отрегулировать систему зажигания, следует учесть в процессе регулировки такой параметр — установка угла опережения (УОЗ).

Чтобы настроить зажигание, используйте такие инструменты:

• стробоскоп;
• отвертка;
• гаечные ключи;
• бумажный лист;
• линейка-транспортир;
• циркуль;
• металлическая полоса.

По инструкции начертите шкалу и пометьте градусы на ней, далее нарисуйте на бумаге круг, чтобы его диаметр соответствовал размеру неподвижного элемента монтированного вариатора на аппарате. Центральная часть круга — середина края коленчатого вала.

1. Используя транспортир, напишите градусы — минимум 0 и максимум 30, метки считают от точки, которая равна 12 часам циферблата, по часовой стрелке. Перенесите подготовленный чертеж на полосу и укрепите на покрытии двигателя. Учитывайте, что мотор нужно предварительно охладить.
2. Левый поршень мотора поставьте в «мертвом» положении, но предварительно открутите свечи.
3. Установите в колодец отвертку.
4. Прокрутите рукой вариатор в процессе вращения стержня (вала), смотря одновременно за тем, как движется отвертка в колодце. Она должна стать на мгновение и сразу продолжить движение в другую сторону.
5. После достижения мертвой точки, отметьте точку на вариаторе, чтобы она располагалась напротив значения «0 градусов», которое отмечено на шкале УОЗ.
6. Подсоедините стробоскоп для снятия сигнала с провода. Монтируйте в положение свечи и включите двигатель.
7. Направьте лампу страбоскопную на шкалу, заведите электростарером мотор и доведите обороты до максимальных значений. При достижении высоких оборотов лампа должна вспыхивать при появлении искры. Это значит, что есть совпадение с отметкой шкалы на вариаторе, и можно определить угол опережения зажигания.

Чтобы отрегулировать угол опережения зажигания, нужно выключить двигатель, ослабить винты магдино и повернуть основание последнего на нужную величину. Повторите проверку угла с использованием страбоскопа.

Поворот основания по часовой стрелке сделает угол опережения меньше, а против нее — увеличит. Смещение на 0,9 мм соответствует его изменению на градус.

После выполненной замены основание магдино нужно проверить, установить угол опережения зажигания с нанесением риски на корпусной части. На максимальных оборотах двигателя угол опережения зажигания должен составлять 21-23 градуса. Кроме высоких оборотов, дополнительно УОЗ можно проверить на холостом ходу — 14-17 градусов и на оборотах пуска — 8,5-11 градусов. Чтобы выставить правильные параметры, нужно использовать универсальный тахометр. Приоритетные показания: положение основания магдино, которое обеспечивает нужный угол при высоких оборотах.
