Центробежная муфта сцепления для мотоблока своими руками

Как самостоятельно сделать сцепление для мотоблока

Без качественной работы сцепления невозможна полноценная работа мотоблока.

Сцепление — это обязательная составляющая трансмиссии, функция которой — передача крутящего момента от коленчатого вала на переключение передач и отключение редуктора от силовой установки во время смены скоростей.

Сцепление мотоблока необходимо для его плавного запуска движения с места и его остановки без необходимости глушить двигатель.Сцепление для мотоблока можно сделать самому

Устройство сцепления

При всем многообразии брендов мотоблоков, их классов и модификаций устройство сцепления всегда включает в себя несколько необходимых частей:

• узел управления;
• ведущий компонент;
• ведомые составляющие.

Узел управления включает в себя отжимные рычаги прямого управления, соединенные с нажимным диском при помощи тяг и отводки, оснащенной педалью. В момент выключения устройства оператором от педали передается усиление на рычаги при помощи отводки, оснащенной подшипником. Во время сжатия пружин рычаги, связанные с нажимным диском, отводят его от ведомого, что приводит к выключению сцепления.

Наличие подшипника в конструкции призвано минимизировать фактор трения, поскольку отводка и рычаги не соприкасаются. В стандартной конструкции имеется три рычага, которые установлены относительно друг друга под углом 120 градусов. Наличие пружин обеспечивает возврат деталей устройства к исходному положению.

Отводка смещается на расстояние, необходимое для выключения механизма, и его соблюдение очень важно: если не удается достичь нужного расстояния, это приводит к тому, что сцепление пробуксовывает, а фрикционные накладки подвергаются повышенной нагрузке и преждевременному износу.

Ведущий компонент состоит из торца маховика двигателя и одновременно вращающегося вместе с ним нажимного диска. При этом диск движется и по оси относительно него. Между двумя этими компонентами располагается еще один диск, ступица которого находится на шлицевом валу. Это ведомая часть устройства.

Вокруг ведущего диска находятся пружины цилиндрической формы, имеющие предварительное сжатие и необходимые для прижатия нажимного диска. Достигается это за счет того, что одним концом они упираются в диск, а другой расположен на кожухе, находящемся на ведомой поверхности.

Именно эта конструкция и обеспечивает нахождение устройства в постоянно включенном режиме, даже при отсутствии движения при не заглушенном моторе.

Включение остановки устройства генерирует передачу сигнала на рычаги отжима и одновременное отключение ведомой части, за счет чего и происходит выключение сцепления.

Обычно в конструкции сцепления агрегатов малой сельскохозяйственной техники имеется подшипник, необходимый для снижения трения. Его наличие обеспечивает плавное движение рычагов с исключением их соприкосновения между собой. Также в устройстве присутствует пружина, которая обеспечивает возврат элемента управления к исходному положению после переключения скоростей.

Функции центробежного сцепления

Существует несколько разновидностей механизма, однако наибольший интерес в контексте работы бытовых сельскохозяйственных агрегатов представляет центробежное сцепление для мотоблока — именно такое автоматическое сцепление задействуется в силовых системах мотоблоков и мотокультиваторов.

В основе действия этого типа устройств предусматривается фрикционная муфта. Функции центробежной муфты сцепления для мотоблока включают в себя такие важные задачи, как:

• стабильная передача крутящего момента;
• уменьшение колебаний, возникающих в результате движения частей конструкции;
• плавность в переключении передач;
• возможность соединения шестерней без удара;
• включение и выключение коробки передач;
• отключение трансмиссии от маховика.

Наличие сцепления допускает временное отключение коленчатого вала. Двигатель, оснащенный этим устройством, запускается и останавливается без резких движений.

Данный механизм выполняет одну из главных функций

Принцип работы

Центробежное сцепление обладает такими бесспорными преимуществами как надежность и долгий срок службы. Эта конструкция используется в автоматических коробках передач. Состоит это устройство из стандартного набора комплектующих:

• маховик;
• шкив;
• ступица, оснащенная пазом стопора и шпонкой;
• фланец;
• втулка;
• кожух;
• подшипник;
• стопорное кольцо.

За счет связи дифференциала с центробежной муфтой облегчается управление агрегатом, улучшается его маневренность и плавность поворотов. Кроме того, дифференциал обеспечивает регулировку скорости вращения колес и участвует в их блокировке. В отдельных моделях мотоблоков используются специальные блокираторы, позволяющие останавливать одно колесо автономно от другого.

Современные агрегаты могут быть оснащены механизмами различных конструкций. Различают несколько видов этих механизмов:

• фрикционное — простое в обслуживании и способное длительное время работать без пауз с высоким КПД;
• центробежное — имеет недостаток, заключающийся в быстром износе деталей промышленных механизмов;
• ременное — не отличается высокой надежностью и работоспособностью, быстро выходит из строя на мощных силовых установках;
• гидравлическое — путем нажима на педаль запускает в движение поршень, вращение которого придает движение смазывающей жидкости; от поршня усилие передается на шатун, а пружины возвращают его на исходное положение;
• дисковое — отличается высокой надежностью деталей и плавностью запуска; различаются однодисковые и многодисковые механизмы, работающие по одному принципу.

Самодельное центробежное сцепление

По тем или иным причинам может возникнуть необходимость собрать самодельное сцепление на мотоблок. Эта задача вполне реальна, но прежде чем приступать, необходимо разобраться в особенностях устройства.

Принцип действия сцепления любого типа заключается в непрерывном трении его компонентов. А это закономерно приводит к тому, что детали изнашиваются и устройство приходит в негодность.

Несомненно, самый простой выход в этой ситуации — купить новый механизм, но главный недостаток этого решения — его стоимость.

Готовая деталь стоит достаточно дорого, и именно это является главной причиной, почему многие владельцы мотоблоков изготавливают сцепление на мотоблок своими руками.

Изготовление механизма сцепления своими руками

Сборку устройства предваряют два необходимых шага: изучение чертежей и подбор деталей. Чертеж должен быть максимально понятным, а все обозначенные на нем компоненты должны иметь полную разметку размеров и указания их мест в устройстве.

Для изготовления самодельного механизма нужны следующие части:

• первичный вал и маховик (хорошо подходят, например, соответствующие детали с коробки передач «Москвича» прежних десятилетий);
• ведомый шкив (на него на предварительном этапе подбора деталей нужно установить две ручки);
• исправная ступица и поворотный металлический кулак (оптимальный вариант — от автомобиля «Таврия»);
• Б-профиль;
• коленчатый вал с машины ГАЗ-69.

После того как комплект необходимых деталей сформирован, начинается сборка. Порядок шагов таков:

1. Осторожно сточите вал таким образом, чтобы после обработки он не соприкасался с другими деталями, которые будут установлены на устройство.
2. На подготовленный вал установите ступицу мотоблока.
3. Определите на валу место, куда будут установлены подшипники. Выточите эти места. После завершения этого этапа работы ступица должна вставать точно, никаких зазоров быть не должно, а вращение ведомого шкива должно осуществляться легко, ни за что не задевая.
4. Просверлите в шкиве шесть отверстий равного диаметра не более 5 мм на равном расстоянии друг от друга. В каждое отверстие будет установлен болт длиной 10 мм, что требует наличия отверстий и с другой стороны шкива.
5. При помощи болта зафиксируйте шкив над маховиком. Произведите разметку отверстий, которые должны совпасть с отверстиями в шкиве.
6. Снимите шкив и сделайте отверстия по разметке.
7. Произведите обработку вала и маховика таким образом, чтобы после проточки они не соприкасались.

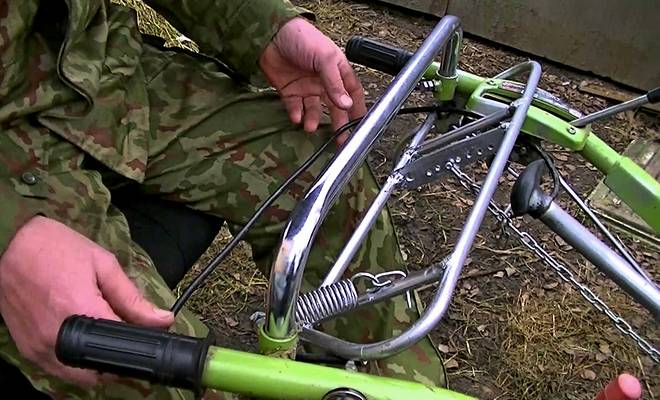

8. Изготовьте ручку сцепления мотоблока. Для этого можно взять трубу длиной 3 см и диаметром 1 см. В результате сборки потребуется фиксация на шкиве.
9. Подготовьте тросик сцепления на мотоблок. В качестве этой детали можно купить подходящий шнур и намотать на катушку. Как вариант, можно воспользоваться тросиком для сцепления на мотоблок, сделанным из троса бензопилы, имеющим исправную катушку.

Готовое сцепление, изготовленное для мотоблока своими руками, хорошо подойдет, например, для мотоблоков Арго и Нева МБ-2. Пользователи отмечают, что такой механизм отличается хорошим качеством и довольно долговечен.

: сцепка для прицепа к мотоблоку.

Регулировка

Для исправной работы механизма важно, чтобы он был правильно отрегулирован. Если та или иная деталь не работоспособна, это заметно по характерным признакам и регулируется в соответствии с ними:

• если при полностью выжатом сцеплении агрегат срывается с места, настройка производится при помощи регулировочного болта, который нужно подтянуть;
• если оператор полностью отпустил сцепление, но предусмотренная скорость не достигается или мотоблок вообще не движется, регулировочный болт следует ослабить;
• если работа агрегата сопровождается нехарактерным звуком, необходимо заглушить двигатель и проверить уровень масла; если масла достаточно, целесообразно обратиться в сервисный центр;
• если возникают затруднения при переключении скоростей, следует проверить состояние шлиц валов и деталей коробки передач.

Регулировка

Для исправной работы механизма важно, чтобы он был правильно отрегулирован. Если та или иная деталь не работоспособна, это заметно по характерным признакам и регулируется в соответствии с ними:

• если при полностью выжатом сцеплении агрегат срывается с места, настройка производится при помощи регулировочного болта, который нужно подтянуть;
• если оператор полностью отпустил сцепление, но предусмотренная скорость не достигается или мотоблок вообще не движется, регулировочный болт следует ослабить;
• если работа агрегата сопровождается нехарактерным звуком, необходимо заглушить двигатель и проверить уровень масла; если масла достаточно, целесообразно обратиться в сервисный центр;
• если возникают затруднения при переключении скоростей, следует проверить состояние шлиц валов и деталей коробки передач.

Поломки редуктора

Основная возможная неисправность этого редуктора — это вышедшие из строя диски сцепления. При неправильной эксплуатации стереть их можно за несколько дней, а то и быстрее, если постараться. К счастью найти их в продаже и поменять несложно. О других возможных поломках автоматического редуктора мне слышать не доводилось.

Особенности эксплуатации автоматического редуктора

Тут стоит выделить несколько моментов:

1. Т.к. диски сжимаются за счет центробежной силы то, чем выше обороты двигателя, тем больше эта сила. Соответственно ниже риск проскальзывания дисков и, в итоге, их износ. Это важно понимать. Двигатель с этим редуктором не должен работать на оборотах ниже 2500.
2. Не стоит, что называется “играть газом” на любой технике с автоматическим редуктором. Постоянное изменение оборотов двигателя от низких к высоким многократно увеличивает количество циклов включения/выключения сцепления, которые сопровождаются неизбежным проскальзыванием дисков и, соответственно, их повышенным износом. По возможности нужно держать обороты на одном уровне, как я уже говорил, не ниже 2500.
3. Холостые обороты двигателя составляют около 1500, а момент схватывания сцепления приходится уже на 1700-1800 об/мин. Соответственно, если холостые обороты двигателя отрегулированы неправильно и превышают положенные, то диски будут стираться даже когда техника неподвижна. Конечно при условии, что выходной вал редуктора при этом не вращается. А вообще на холостых оборотах двигателя вал редуктора хоть и вращается, но его легко можно остановить рукой. Если не получается — скорее всего холостые обороты двигателя повышены.
4. Следует избегать продолжительной работы сцепления при повышенных нагрузках. Обычно такие моменты сразу чувствуются; двигатель начинает работать “в напряг” и не развивает высоких оборотов. К тому же корпус редуктора может разогреться так, что пролитая на него вода или брошенный снег сразу закипают. Если все же избежать повышенных нагрузок не получается, то нужно хотя бы иногда останавливаться, позволив редуктору немного остыть.

В моем случае подобное отчетливо проявляется на мотобуксировщике в рыхлом снегу, когда он проваливается настолько, что тяги двигателя уже не хватает. Ситуацию значительно улучшила установка меньшей ведущей звезды, что повысило тягу, но снизило скорость.

Теперь что касается масла, которое следует заливать в редуктор. Однозначного правила по этому поводу нет, но многие сходятся во мнении, что в такой редуктор стоит заливать масло для автоматических коробок передач. Что касается меня, то я заливаю масло типа ATF Dexron III.

Ссцепление на мини-трактор — особенности, своими руками

Муфта сцепления минитрактора или как ее называют просто – сцепление – обязательная деталь каждого тракторного агрегата. Не исключение и минитракторы, где данная деталь выполняет аналогичную функцию – равномерного соединения и разобщения моторной части и рабочей передачи.

Другими словами, сцепление минитрактора принимает на себя крутящий момент тяговой части – двигателя внутреннего сгорания, и ретранслирует его на трансмиссию.

Помимо всего прочего, муфта сцепления защищает механизмы коробки передачи от неисправностей, которые могут возникнуть в случае резкого повышения или уменьшения крутящего момента.

Заводская техника, которая поставляется на рынок, имеет уже готовое и отлаженное сцепление. Когда же речь заходит за самодельные мини-тракторы, этот вопрос приходится решать самостоятельно. Остановимся подробнее на разновидностях муфт для минитрактора и том, как и из чего их можно собрать своими руками.

Разнообразие конструкций муфт сцепления для тракторной мини-техники

Классификаций муфт сцепления для минитракторов существует несколько. рассмотрим наиболее распространенные из них.

В зависимости от механизма передачи крутящего момента на коробку передач минитрактора они бывают:

• фрикционные;
• электромагнитные;
• гидравлические.

В состав первых, которые чаще всего встречаются в заводских современных моделях минитракторов, входят 3 компонента:

• ведущая часть;
• ведомая;
• система управления.

Обороты передаются посредством трения ведущих и ведомых деталей. Фрикционные муфты еще называют механическими. Их работоспособность регулируется фрикционными свойствами деталей, из которых они изготовлены, а для их повышения можно использовать различные фрикционные накладки, изменяющие силу трения в ту или другую сторону.

В электромагнитных соединение двигателя и трансмиссии происходит через магнитное поле или благодаря использованию специального порошка с магнитными свойствами. Он активирует электродвижущую силу и замыкает магнитное поле между его компонентами.

Работа гидравлических муфт основана на силе потока рабочей жидкости, которая воздействует на ведомые детали минитрактора. В случае если сила потока постоянна на протяжении работы, говорят об гидростатических муфтах. Если же переменна (динамична), то это гидродинамическое сцепление.

Гидродинамические муфты сцепления получили распространение в большинстве современных высокомощных тракторов, поскольку меньше изнашивают коробку передач и обуславливают более ровную работу всего тягового блока.

По характеру трущихся плоскостей, сцепление может быть:

• сухим – запускаются без смазки;
• мокрым – инсталлируются в масляную ванну.

По числу дисков сцепление классифицируют на:

• монодисковое;
• многодисковое.

Базовым элементом многодисковых муфт является корпус с выемчатой внутренней поверхностью.

Именно в нее будут вставляться диски с пазами по внешней окружности.

Они свободно вращаются по осевой траектории и последовательно передают крутящий момент между коробкой передач и маховиком двигателя.

Какое сцепление можно сделать для самодельного минитрактора?

Этот вопрос актуален не только для начинающих конструкторов, но и для тех, кто занимается подобной работой не впервой.

Среди многообразия допустимых вариантов лучше остановиться на наиболее простых и стандартных вариантах:

• клиноременном;
• многодисковом, которое функционирует масляной ванне.

Оснастка минитрактора ременным сцеплением

Клиноременная передача для минитрактора аналогична по устройству выше рассмотренным классификациям. Она также состоит из главных и ведомых компонентов, который в данном случае представлены шкивами.

Для ее оснастки нам необходимо:

• 2 ремня, длина которых не должна превышать 140 мм. Каждый из них примет на себя функцию передних и задних передач;
• пружинные ролики, которые будут способствовать натяжению ременных лент;
• направляющая пластина из прочного металла;
• 2 направляющие планки, соизмеримые с величиной шкивов.

Ход работы состоит из таких действий:

1. на коленвал двигателя устанавливается трехручьевой шкив, который в итоге станет ведущим звеном нашей самодельной конструкции;
2. входной вал редуктора коробки передач также оснащаем вторым шкивом – это базис ведомого механизма муфты;
3. соблюдаем правило, согласно которому шкивы, которые ближе всего находятся по отношению к мотору, должны образовать две строго параллельные плоскости;
4. кронштейн подпружиненного типа оборудуем роликами, которые создадут эффект натяжения ремней или ослабления в случае необходимости;
5. оснастим ремень заднего хода специальной направляющей – металлической пластиной. При этом сам ремень должен соединяться со шкивом и роликом своей противоположной стороной;
6. инсталлируем на задние шкив и ролики направляющие планки, которые должны огибать получившуюся конструкцию с разных сторон.

Описанная конструкция сцепления для минитрактора достаточно проста в сборке, устойчива к моторным вибрациям. Способствует стабильной работе минитрактора и считается наиболее бюджетным вариантом: нет необходимости покупать дорогие запчасти и раскошеливаться на их недешевое обслуживание.

Многодисковое «мокрое» сцепление на мини-трактор

Конструкции самодельных мини-сельхозагрегатов, в которых мотор располагается в поперечной плоскости, можно смело оснащать этим видом муфты.

Его особенностью является то, что элементы муфты совмещены с трансмиссией и пусковым механизмом трактора, а значит параллельно смазываются моторным маслом.

Изготовление сцепления для мотоблока своими руками

• маховиком и первичным валом (подходит старая коробка передач с советского Москвича);
• ведомым шкивом с двумя ручками;
• поворотным кулаком и исправной ступицей (можно взять из авто Таврия);
• коленчатым валом (ГАЗ-69);
• Б-профилем.

Стоит предварительно рассмотреть чертежи строения сцепления. Это значительно упростит работу.

Самодельное сцепление изготавливается по следующей схеме:

1. Стачивается коленчатый вал до тех пор, пока не будет прикасаться к внутренним деталям техники;
2. Насаживается штатная ступица на вал;
3. Протачивается на валу место под подшипник. Ступица устанавливается без зазоров, чтобы шкив оборачивался беспрепятственно;
4. Переворачивается коленчатый вал, и выполняются те же действия с другой стороны;
5. Проделываются шесть отверстий на равном расстоянии в шкиве дрелью с пятимиллиметровым сверлом. В них вкрутят десятимиллиметровые болты;
6. Устанавливается шкив над маховиком, элементы скрепляются болтами. Отмечаются места под дырки, с учётом их совпадения с предварительно высверленными отверстиями;
7. Вытаскивается шкив и просверливаются соответствующие дырки в маховике;
8. Протачивается внутренняя поверхность маховика и вала, пока детали не перестанут соприкасаться;
9. Обязательно нужна ручка сцепления на мотоблок. Берётся трубка в длину 30 миллиметров и в диаметре 10 миллиметров, она крепится на шкиве;
10. Трос сцепления для мотоблока может быть взят со старой бензопилы. Он наматывается на катушку.

Самостоятельно подготовленное сцепление возможно устанавливать на следующие марки мотоблоков: Агро, Нева МБ-2, Каскад.

Принцип работы

Центробежное сцепление обладает такими бесспорными преимуществами как надежность и долгий срок службы. Эта конструкция используется в автоматических коробках передач. Состоит это устройство из стандартного набора комплектующих:

• маховик;
• шкив;
• ступица, оснащенная пазом стопора и шпонкой;
• фланец;
• втулка;
• кожух;
• подшипник;
• стопорное кольцо.

За счет связи дифференциала с центробежной муфтой облегчается управление агрегатом, улучшается его маневренность и плавность поворотов. Кроме того, дифференциал обеспечивает регулировку скорости вращения колес и участвует в их блокировке. В отдельных моделях мотоблоков используются специальные блокираторы, позволяющие останавливать одно колесо автономно от другого.

Современные агрегаты могут быть оснащены механизмами различных конструкций. Различают несколько видов этих механизмов:

• фрикционное — простое в обслуживании и способное длительное время работать без пауз с высоким КПД;
• центробежное — имеет недостаток, заключающийся в быстром износе деталей промышленных механизмов;
• ременное — не отличается высокой надежностью и работоспособностью, быстро выходит из строя на мощных силовых установках;
• гидравлическое — путем нажима на педаль запускает в движение поршень, вращение которого придает движение смазывающей жидкости; от поршня усилие передается на шатун, а пружины возвращают его на исходное положение;
• дисковое — отличается высокой надежностью деталей и плавностью запуска; различаются однодисковые и многодисковые механизмы, работающие по одному принципу.

Разнообразие конструкций муфт сцепления для тракторной мини-техники

Классификаций муфт сцепления для минитракторов существует несколько. рассмотрим наиболее распространенные из них.

В зависимости от механизма передачи крутящего момента на коробку передач минитрактора они бывают:

• фрикционные;
• электромагнитные;
• гидравлические.

В состав первых, которые чаще всего встречаются в заводских современных моделях минитракторов, входят 3 компонента:

• ведущая часть;
• ведомая;
• система управления.

Обороты передаются посредством трения ведущих и ведомых деталей. Фрикционные муфты еще называют механическими. Их работоспособность регулируется фрикционными свойствами деталей, из которых они изготовлены, а для их повышения можно использовать различные фрикционные накладки, изменяющие силу трения в ту или другую сторону.

В электромагнитных соединение двигателя и трансмиссии происходит через магнитное поле или благодаря использованию специального порошка с магнитными свойствами. Он активирует электродвижущую силу и замыкает магнитное поле между его компонентами.

Работа гидравлических муфт основана на силе потока рабочей жидкости, которая воздействует на ведомые детали минитрактора. В случае если сила потока постоянна на протяжении работы, говорят об гидростатических муфтах. Если же переменна (динамична), то это гидродинамическое сцепление.

Гидродинамические муфты сцепления получили распространение в большинстве современных высокомощных тракторов, поскольку меньше изнашивают коробку передач и обуславливают более ровную работу всего тягового блока.

По характеру трущихся плоскостей, сцепление может быть:

• сухим – запускаются без смазки;
• мокрым – инсталлируются в масляную ванну.

По числу дисков сцепление классифицируют на:

• монодисковое;
• многодисковое.

Базовым элементом многодисковых муфт является корпус с выемчатой внутренней поверхностью. Именно в нее будут вставляться диски с пазами по внешней окружности. Они свободно вращаются по осевой траектории и последовательно передают крутящий момент между коробкой передач и маховиком двигателя.

Самодельное центробежное сцепление

По тем или иным причинам может возникнуть необходимость собрать самодельное сцепление на мотоблок. Эта задача вполне реальна, но прежде чем приступать, необходимо разобраться в особенностях устройства.

Принцип действия сцепления любого типа заключается в непрерывном трении его компонентов. А это закономерно приводит к тому, что детали изнашиваются и устройство приходит в негодность. Несомненно, самый простой выход в этой ситуации — купить новый механизм, но главный недостаток этого решения — его стоимость. Готовая деталь стоит достаточно дорого, и именно это является главной причиной, почему многие владельцы мотоблоков изготавливают сцепление на мотоблок своими руками.

Центробежное сцепление автомобилей

Во всех пружинных типах сцеплений сила сжатия ведущих и ведомых деталей постоянна. Она не зависит от передаваемого через сцепление крутящего момента.

Поэтому при выключении сцепления всегда приходится преодолевать одно и то же усилие пружин, независимо от величины крутящего момента, который зависит от условий движения автомобиля. Это значительно усложняет работу водителя.

Так, в условиях городского движения водителю автобуса приходится пользоваться сцепление до двух тысяч раз за смену. Снижение затрат физических усилий при выключении сцепления достигается применением полуцентробежных и центробежных сцеплений.

Полуцентробежное сцепление

Полуцентробежным называется фрикционное сцепление, в котором сжатие ведущих и ведомых деталей осуществляется совместно пружинами и центробежными грузиками.

В полуцентробежном сцеплении (схема 1) применяются более слабые нажимные периферийные пружины 2 и центробежные грузики 1, выполненные за одно целое с рычагами выключение сцепления. Усилие сжатия зависит от скорости вращения центробежных грузиков, т.е. от частоты вращения коленчатого вала двигателя.

Схема 1 – Полуцентробежное сцепление

1 – грузик; 2 — пружина

Чем больше частота вращения коленчатого вала, тем больше центробежные силы, действующие на грузики, и тем больше усилие, создаваемое грузиками, и наоборот.Поэтому при трогании автомобиля с места для удержания педали сцепления в выключенном состоянии, когда частота вращения коленчатого вала низкая, требуется небольшое усилие.

Но при переключении передач, особенно при высоких скоростях движения автомобиля, к педали сцепления необходимо прикладывать значительное усилие для преодоления суммарной силы сжатия пружин и центробежных грузиков.

Кроме того, при движении автомобиля в тяжелых дорожных условиях с небольшой скоростью сцепление может пробуксовывать, что приводит к снижению его долговечности. В связи с этим полуцентробежные сцепления на современных автомобилях применяются очень редко.

Центробежное сцепление

Центробежным называется фрикционное сцепление, в котором сжатие ведущих и ведомых деталей осуществляется центробежными грузиками.

Центробежное сцепление является разомкнутым. Оно выключено при неработающем двигателе и выключается автоматически при малой частоте вращения коленчатого вала.

При выключенном сцеплении реактивный диск 2 (схема 2) находится на некотором расстоянии от нажимного диска 1.

Положение реактивного диска обусловлено рычагами 5, концы которых упираются в выжимной подшипник муфты 6 выключения, а муфта фиксируется упором 7. Нажимной диск подтягивается к реактивному диску отжимными пружинами 8.

Это обеспечивает необходимый зазор между нажимным диском 1, ведомым диском 10 и маховиком 11 двигателя.

Схема 2 – Центробежное сцепление легкового автомобиля

Как сделать на минитрактор. Плюсы и минусы самодельного минитрактора

Широкую популярность данному типу техники обеспечивают преимущества:

• Комфортная эксплуатация в ограниченных условиях небольшого пространства. Для самодельного минитрактора оптимальными являются поля менее 2-3 га. Более крупные площади обрабатываются более габаритной и мощной техникой.
• Не на всех участках оказывается эффективным ручное вскапывание. Это относится к каменистой или твердой фактуре грунта. При этом ручной труд окажется существенно тяжелее. Уместнее применять в подобных обстоятельствах мини трактор для домашнего хозяйства, который за считанные минуты при наличии соответствующего навесного оборудования выполнит поставленную задачу.
• Сделать минитрактор своими руками зачастую окажется дешевле, особенно когда имеется в наличии силовая установка от другой техники. Смастерить остальные узлы можно своими руками, чертежи в таком случае будут уникальными.
• Широкие возможности по реконструкции, перестройке, доработке и ремонту. Так как самому сделать минитрактор придется из подручных средств, то заранее в схемы можно закладывать перспективу переоборудования.
• Самоделка будет иметь небольшой вес, что не создаст излишней нагрузки на почву. Это делает ее безопасной для эксплуатации даже при уходе за урожаем в процессе культивации, окучивания или при уборке.

Самодельное центробежное сцепление из тормозного барабана чертежи

Когда-то давно, обучаясь в Московском автомеханическом институте (МАМИ), мне, как и всем другим студентам, приходилось делать курсовые проекты.

Однако конструировать «нечто теоретическое», по большей части абстрактное и никому не нужное, мне было не очень интересно, поэтому я всегда старался получить задание на разработку реального узла или агрегата, который можно изготовить и использовать затем в жизни. Одной из таких тем было автоматическое сухое сцепление для небольших сельскохозяйственных машин.

И вот, спустя много лет, когда у меня возникла необходимость срочной замены клиноременного привода приусадебного минитрактора на более надежный цепной, я неожиданно вспомнил о той давней своей работе. Понадобилось сцепление! Порылся в старом портфеле, нашел институтские эскизы, немного их доработал и взялся за инструменты.

Никакой теории в этот раз не просчитывал, только «чистая практика», основными критериями которой было использование готовых основных деталей, технологичность, доступная в условиях «почти на коленке», и быстрота изготовления. На все работы потребовался один световой день.

Автоматическое центробежное сухое сцепление устанавливается непосредственно на коленчатый вал мотора (в данном случае это двигатель Honda GX, у которого много аналогов) без всякой его дополнительной доработки.

Настроек и специального обслуживания конструкция не требует.

Она разборная и имеет хорошую ремонтопригодность и может найти применение в трансмиссиях не только мотоблоков и тракторов, но и на снегоходах, картах, мотороллерах, небольших автомобилях.

За основу взято стандартное сцепление от скутера Honda Dio: использовалась его плата сцепления без изменений и барабан, который был проточен под оригинальную втулку. Эта втулка и фланец (позиции 5 и 12 на сборочном чертеже) изготовлены из стали 45.

В качестве привода взята ведущая звездочка мотоцикла «Минск» («Восход») – деталь распространенная и доступная. Она предварительно прошла термический отпуск, обработана (проточена) под размер посадочного места втулки, после чего была произведена ее закалка. Звездочка запрессована на втулку и зафиксирована сваркой.

В принципе эту сборку можно сделать единой деталью, но трудоемкость была бы много выше, поэтому не стал заморачиваться усложнениями.

Внешний вид узла, установленного на самодельный минитрактор

Доработанный барабан также запрессован на втулку и закреплен сваркой. Подшипник использован легкой серии 6006. Во втулке он фиксируется от бокового смещения кернением. Шкив взял от ранее стоящего на тракторе ременного привода вспомогательного оборудования (генератора или гидронасоса).

Для особо тяжелых условий эксплуатации вместо шкива есть возможность установки дополнительного подшипника на вал двигателя, служащего для разгрузки штатного подшипника коленвала ДВС.

Если отказаться от использования шкива, то сцепление получится очень компактным, в пределах габаритов вала двигателя.

Центробежное сцепление. Сборочный чертеж:
1 – шкив; 2 – подшипник 6006; 3 – плата сцепления Honda Dio (в сборе без изменений); 4 – барабан Honda Dio; 5 – втулка; 6 – вал двигателя (диаметр 19 мм); 7 – шпонка; 8 – шайба; 9 – винт М8х35; 10 – шайба; 11 – звездочка (15 зубьев от мотоцикла «Минск» или «Восход»); 12 – фланец; 13 – втулка

Как ни странно, но самым сложным этапом в моих гаражных условиях оказалось изготовление шпоночного паза на фланце (позиция 12). Пришлось подумать не только о конструкции, но и о технологии. Для этого был выточен шток с переходной посадкой.

Он был вставлен во фланец и с помощью сверлильного станка (не ручной дрели!) в месте стыковки этих деталей сделано отверстие диаметром 5 мм.

Затем плоским напильником (его узкой боковой гранью) полукруглый паз был доведен до нужной, прямоугольной формы.

Аналогичная операция была проведена и с ведомой звездочкой привода.

Автоматическое центробежное сухое сцепление

Проведенные ходовые испытания сцепления показали хорошие результаты. Трактор с полным приводом уверенно двигался по весеннему размякшему снегу на четвертой передаче. Диапазон скоростей изменялся от 3 до 15 км/ч, при этом корпус сцепления оставался холодным. Момент его срабатывания также оказался приемлемым.

Также вы можете купить уже готовое сцепление, выиграв необходимую сумму на https://vulkanchampionclub.com/ и посетив магазин.

Не обошлось и без тестирования на максимальную нагрузку: уткнул трактор в дерево с включенными мостами и блокировками – колеса уверенно буксовали, а нагрев сцепления оставался в допустимых пределах. А демонстрируя устройство соседям и друзьям, смеюсь – говорю, что еще раз, теперь уже на практике, защитил свой старый курсовой проект. Словом, не зря учился!

Автомеханик, специализируется на С/Х технике

Без качественной работы сцепления невозможна полноценная работа мотоблока.

Сцепление — это обязательная составляющая трансмиссии, функция которой — передача крутящего момента от коленчатого вала на переключение передач и отключение редуктора от силовой установки во время смены скоростей. Сцепление мотоблока необходимо для его плавного запуска движения с места и его остановки без необходимости глушить двигатель.

Устройство сцепления

При всем многообразии брендов мотоблоков, их классов и модификаций устройство сцепления всегда включает в себя несколько необходимых частей:

• узел управления;
• ведущий компонент;
• ведомые составляющие.

Узел управления включает в себя отжимные рычаги прямого управления, соединенные с нажимным диском при помощи тяг и отводки, оснащенной педалью. В момент выключения устройства оператором от педали передается усиление на рычаги при помощи отводки, оснащенной подшипником. Во время сжатия пружин рычаги, связанные с нажимным диском, отводят его от ведомого, что приводит к выключению сцепления.

Наличие подшипника в конструкции призвано минимизировать фактор трения, поскольку отводка и рычаги не соприкасаются. В стандартной конструкции имеется три рычага, которые установлены относительно друг друга под углом 120 градусов. Наличие пружин обеспечивает возврат деталей устройства к исходному положению.

Отводка смещается на расстояние, необходимое для выключения механизма, и его соблюдение очень важно: если не удается достичь нужного расстояния, это приводит к тому, что сцепление пробуксовывает, а фрикционные накладки подвергаются повышенной нагрузке и преждевременному износу.

При этом если расстояние, наоборот, превышено, не происходит полного выключения сцепления.

В этом видео вы узнаете, как поменять сцепление:

Ведущий компонент состоит из торца маховика двигателя и одновременно вращающегося вместе с ним нажимного диска. При этом диск движется и по оси относительно него. Между двумя этими компонентами располагается еще один диск, ступица которого находится на шлицевом валу. Это ведомая часть устройства.

Вокруг ведущего диска находятся пружины цилиндрической формы, имеющие предварительное сжатие и необходимые для прижатия нажимного диска. Достигается это за счет того, что одним концом они упираются в диск, а другой расположен на кожухе, находящемся на ведомой поверхности.

Именно эта конструкция и обеспечивает нахождение устройства в постоянно включенном режиме, даже при отсутствии движения при не заглушенном моторе.

Включение остановки устройства генерирует передачу сигнала на рычаги отжима и одновременное отключение ведомой части, за счет чего и происходит выключение сцепления.

Обычно в конструкции сцепления агрегатов малой сельскохозяйственной техники имеется подшипник, необходимый для снижения трения. Его наличие обеспечивает плавное движение рычагов с исключением их соприкосновения между собой. Также в устройстве присутствует пружина, которая обеспечивает возврат элемента управления к исходному положению после переключения скоростей.

Функции центробежного сцепления

Существует несколько разновидностей механизма, однако наибольший интерес в контексте работы бытовых сельскохозяйственных агрегатов представляет центробежное сцепление для мотоблока — именно такое автоматическое сцепление задействуется в силовых системах мотоблоков и мотокультиваторов.

В основе действия этого типа устройств предусматривается фрикционная муфта. Функции центробежной муфты сцепления для мотоблока включают в себя такие важные задачи, как:

• стабильная передача крутящего момента;
• уменьшение колебаний, возникающих в результате движения частей конструкции;
• плавность в переключении передач;
• возможность соединения шестерней без удара;
• включение и выключение коробки передач;
• отключение трансмиссии от маховика.

Наличие сцепления допускает временное отключение коленчатого вала. Двигатель, оснащенный этим устройством, запускается и останавливается без резких движений.

Данный механизм выполняет одну из главных функций

Принцип работы

Центробежное сцепление обладает такими бесспорными преимуществами как надежность и долгий срок службы. Эта конструкция используется в автоматических коробках передач. Состоит это устройство из стандартного набора комплектующих:

• маховик;
• шкив;
• ступица, оснащенная пазом стопора и шпонкой;
• фланец;
• втулка;
• кожух;
• подшипник;
• стопорное кольцо.

Самодельное сцепление своими руками — Спецтехника

Будучи составной частью трансмиссии, сцепление мотоблока выполняет функцию передачи от коленвала мотора крутящего момента на коробку передач (вал редуктора). С его помощью во время переключения передач происходит разъединение силовой установки и редуктора. За счет данного механизма мотоблок либо мотокуплавно трогается с места и останавливается без отключения мотора.

Если в задуманной конструкции мототехники заводского изготовления не предусмотрено выполнение сцепления, его можно собрать самостоятельно.

Простейший способ как сделать рамку сцепления на мотоблок своими руками

Если в конструкции вашего мотоблока не установлено сцепление, то можно изготовить рамку сцепления на мотоблок своими руками. Данная система должна передавать крутящий момент от коленвала двигателя на КПП. Процесс основан на воздействии муфты сцепления на мотоблок. При этом происходит разъединение мотора и редуктора. За счет этой системы культиватор начинает плавно двигаться с места и останавливается без выключения мотора.

Изготовление механизма сцепления своими руками

Сборку устройства предваряют два необходимых шага: изучение чертежей и подбор деталей. Чертеж должен быть максимально понятным, а все обозначенные на нем компоненты должны иметь полную разметку размеров и указания их мест в устройстве.

Для изготовления самодельного механизма нужны следующие части:

• первичный вал и маховик (хорошо подходят, например, соответствующие детали с коробки передач «Москвича» прежних десятилетий);
• ведомый шкив (на него на предварительном этапе подбора деталей нужно установить две ручки);
• исправная ступица и поворотный металлический кулак (оптимальный вариант — от автомобиля «Таврия»);
• Б-профиль;
• коленчатый вал с машины ГАЗ-69.

После того как комплект необходимых деталей сформирован, начинается сборка. Порядок шагов таков:

1. Осторожно сточите вал таким образом, чтобы после обработки он не соприкасался с другими деталями, которые будут установлены на устройство.
2. На подготовленный вал установите ступицу мотоблока.
3. Определите на валу место, куда будут установлены подшипники. Выточите эти места. После завершения этого этапа работы ступица должна вставать точно, никаких зазоров быть не должно, а вращение ведомого шкива должно осуществляться легко, ни за что не задевая.
4. Просверлите в шкиве шесть отверстий равного диаметра не более 5 мм на равном расстоянии друг от друга. В каждое отверстие будет установлен болт длиной 10 мм, что требует наличия отверстий и с другой стороны шкива.
5. При помощи болта зафиксируйте шкив над маховиком. Произведите разметку отверстий, которые должны совпасть с отверстиями в шкиве.
6. Снимите шкив и сделайте отверстия по разметке.
7. Произведите обработку вала и маховика таким образом, чтобы после проточки они не соприкасались.
8. Изготовьте ручку сцепления мотоблока. Для этого можно взять трубу длиной 3 см и диаметром 1 см. В результате сборки потребуется фиксация на шкиве.
9. Подготовьте тросик сцепления на мотоблок. В качестве этой детали можно купить подходящий шнур и намотать на катушку. Как вариант, можно воспользоваться тросиком для сцепления на мотоблок, сделанным из троса бензопилы, имеющим исправную катушку.

Готовое сцепление, изготовленное для мотоблока своими руками, хорошо подойдет, например, для мотоблоков Арго и Нева МБ-2. Пользователи отмечают, что такой механизм отличается хорошим качеством и довольно долговечен.
