Виды кранов: портовый, в строительстве, трубоукладчик, ЖД, укладочный, путеукладочный, разновидности, на рельсах, характеристики, автокранов, мобильный, монтажных, стреловой на железнодорожном ходу

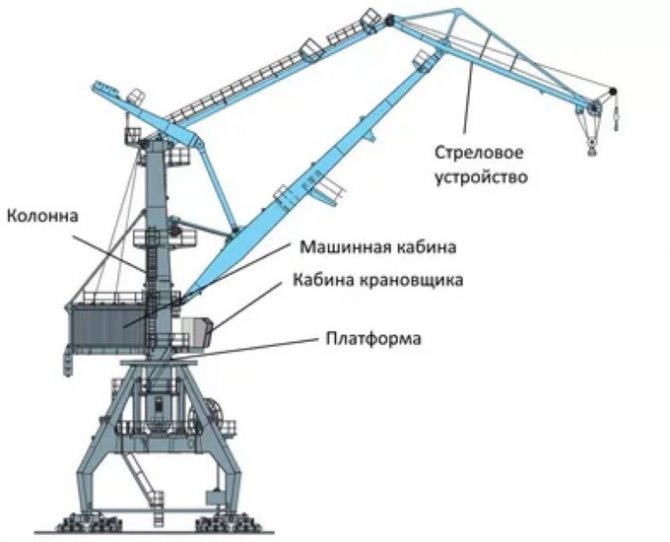

Портовый кран

Сначала рассмотрим технику, которую применяют для работы в порту. Это портовый кран. Портальный кран имеет основной узел — портал. Перегрузочный агрегат имеет грузоподъемность от 5 до 30 т. В роли грузозахватного механизма на нем может устанавливаться грейфер, крюк или магнитная шайба. Мобильный монтажный кран используют в судостроительных компаниях, портах. Его корпус не отличается от перегрузочного.

Этот механизм обладает небольшой скоростью передвижения крюка. Имеет 2 тяговых лебедки. Грузоподъемность составляет от 12,5 до 60 т. Стапельный механизм применяют для монтажа судов на судостроительных заводах. Агрегат имеет высокий портал и токопровод троллейного вида. Может удерживать груз долгое время, что используется при строительстве судов. Грузоподъемность составляет от 30 до 160 т. Доковый агрегат обладает малой грузоподъемностью, имеет узкий портал и защищен от переворачивания.

Портовый агрегат состоит из таких узлов:

1. Портал, который предназначен для уменьшения массы противовеса посредством увеличения площадки. Благодаря этому конструкция не опрокидывается. Между опорами портала может передвигаться транспорт, а сам агрегат может проезжать над различными строениями.
2. Нога представляет собой часть портала. Внизу она заканчивается тележками.
3. Оголовок соединяет между собой ноги, а также воспринимает нагрузки от механизма поворота. В нем находится электрооборудование, предназначенное для движения устройства.
4. Опорно-поворотная система.
5. Токопровод.

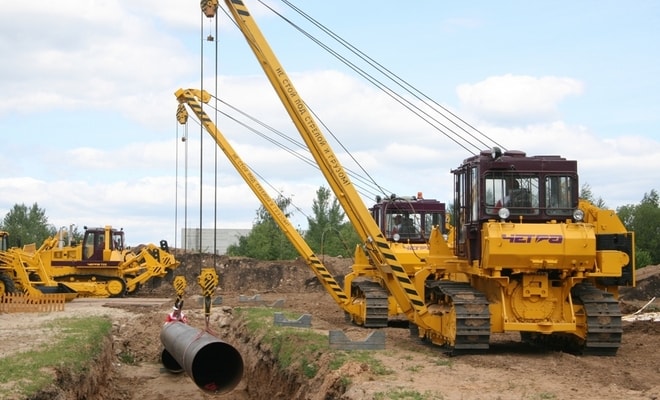

Кран-трубоукладчик

Кран-трубоукладчик причисляют к типу тракторных, он применяется для прокладки коммуникаций. Их используют в качестве основного компонента укладочной монтажной колонны. Механизмы применяют на большом удалении от точек обслуживания техники. Если поломается какой-либо узел в составе колонны, то выйдет из строя вся система.

Поэтому агрегаты должны обладать высокой прочностью и надежностью. При строительстве трубопроводов эти механизмы могут ехать по каменистой неровной поверхности. В связи с этим они должны обладать высокой проходимостью, которая определяется давлением на грунт, тяговым показателем и дорожным просветом.

Поскольку при работе основная нагрузка идет на одну сторону агрегата, то их конструкция представляет собой стреловое самоходное устройство без поворотной части с боковой фиксацией стрелы. Выпускаются агрегаты на гусеницах и пневмоколесном ходу.

Гусеничное устройство состоит из элементов:

• базового шасси;
• грузоподъемного оборудования, которое включает раму, прочную лебедку, устойчивый противовес, удобную в применении стрелу, крюк и гидросистему.

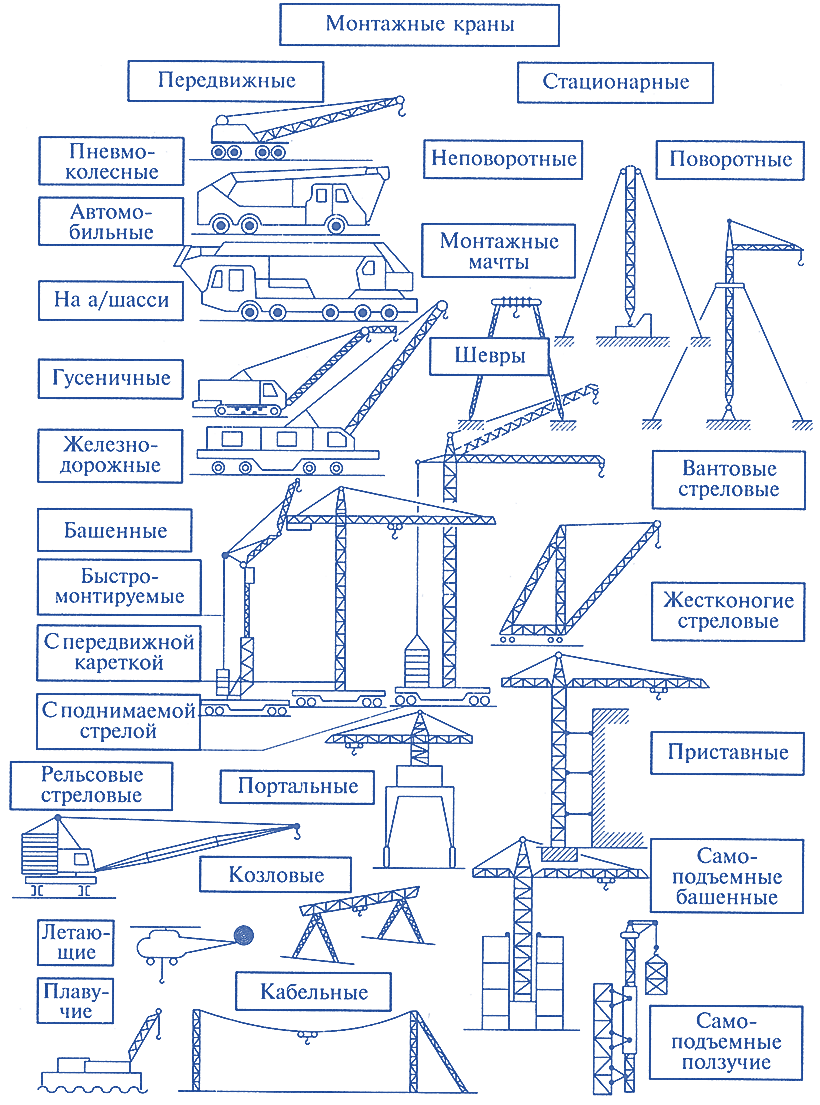

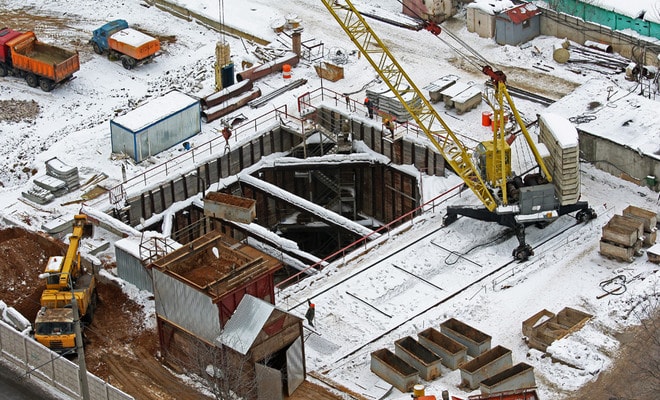

Главные типы конструкций строй кранов

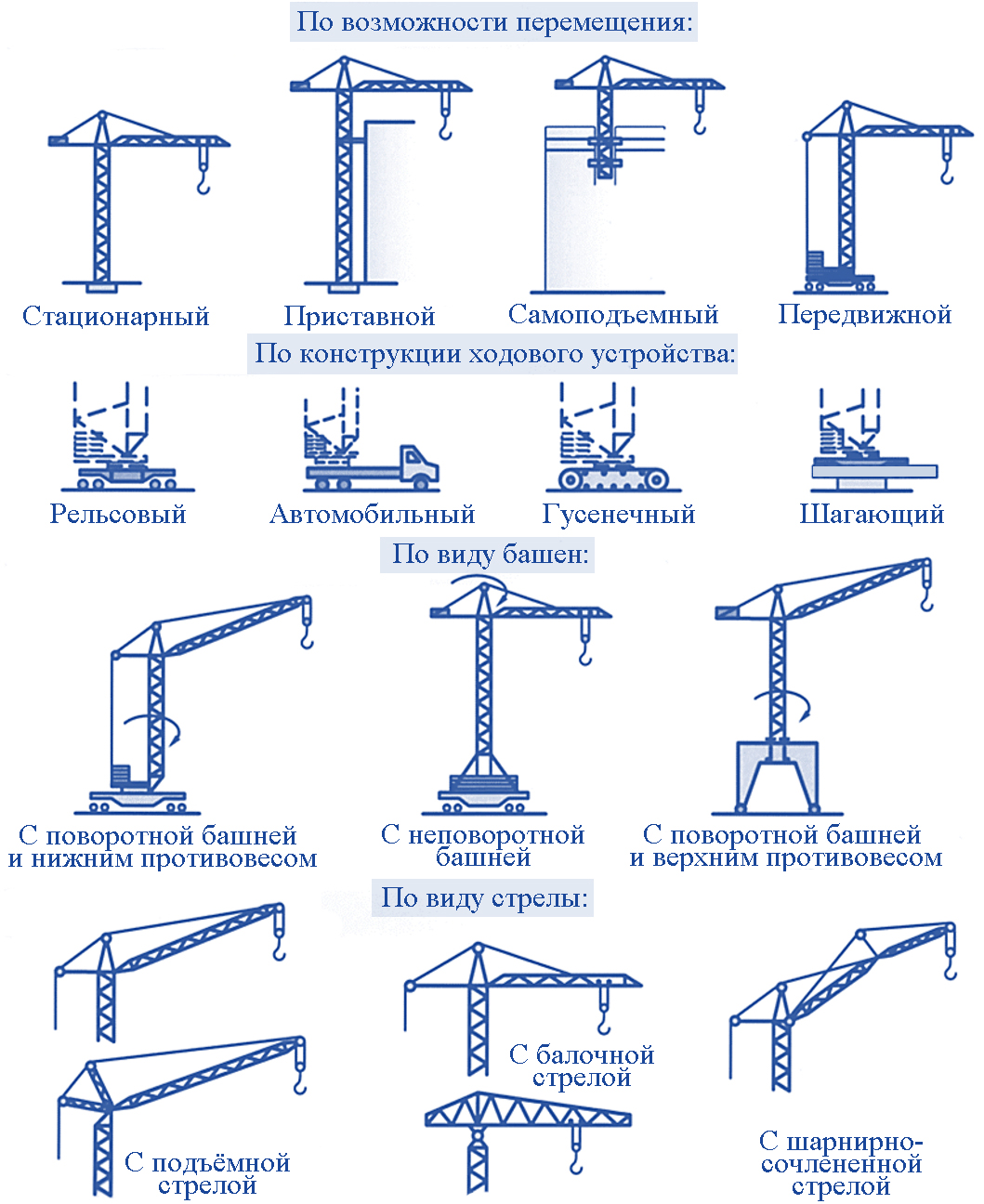

По собственным конструктивным свойствам строительные краны принято классифицировать на:

• Стреловую – это поворотная техника. Грузозахватный механизм находится в конце стрелы. Вылет стрелы достигает около 25 м. и больше.
• Башенную является поворотным краном, у которого стрела прикрепляется в верхнюю область башни.
• Мачтовую. Стрела этого агрегата прикрепляется шарнирно на мачте. Мачты бывают и поворотные, и неподвижные.
• Мостовые. Устройство захвата груза подвешивается к передвижной тележке или к тали. Тележка и таль передвигаются по мосту.
• С несущими канатами. Кран кабельного типа. Между опорами подвешен стальной несущий канат. Тележка передвигается по канату.
• Портальные. Поворотная часть устанавливается на портал, который передвигается по рельсам.
  Далее речь пойдет о видах строительных кранов, исходя из прибора ходовой конструкции. Главные типы:
• Рельсовый – нуждается в прокладке рельсового хода.

Автомобильный – самый мобильный.

• Гусеничный – перемещается по неровной площади.
• Железнодорожный – перемещается по жд-путям.
• Плавучий – можно установить на понтон.

Если вы хотите прочитать про основные виды бетоновозов, переходите по ссылке Основные виды бетоновозов.

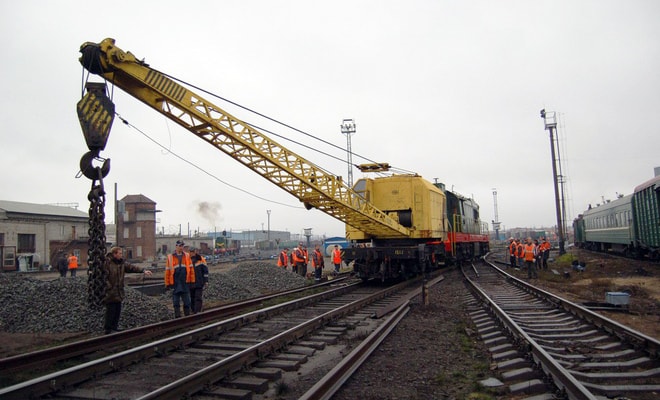

ЖД кран

Железнодорожный кран на рельсах — это полноповоротный механизм самоходный по рельсам железных дорог. Устройства применяются для погрузочных работ в помещении складов железобетонных панелей, выгрузки блоков на строительной площадке, монтажа при строительстве промышленных зданий.

Чтобы можно было обслуживать склады сыпучих материалов, часто железнодорожные устройства дополняют грейфером.

Железнодорожный агрегат состоит из:

• поворотной платформы;
• высокотехнологичной стрелы;
• прочной рамы;
• надежного силового узла;
• системы механизмов;
• кабины водителя;
• опорно-поворотной системы;
• рабочего узла.

Современные краны на рельсовом ходу, имеющие характеристики грузоподъемности меньше 15 т используют без выносных опор. Агрегаты, поднимающие грузы больше 15 т, функционируют на опорах. Агрегаты могут выполнять такие функции:

• подъем груза;
• поворот агрегата;
• движение устройства с грузом;
• изменение вылета стрелы.

Рельсовые стреловые краны на железнодорожном ходу могут передвигаться самостоятельно или присоединяться к поездам ЖД.

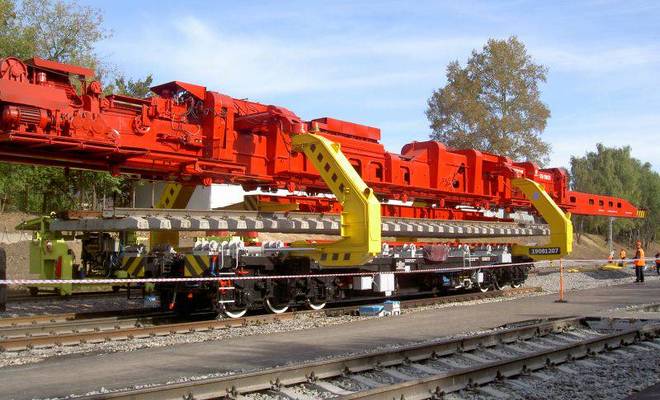

Укладочный кран УК-25 9-18

Укладочный кран УК-25/9-18 используют для сборки и разборки железных дорог с рельсами массой до 18 т, длиной до 25 м при укладке или ремонте жд путей.

Путеукладчик УК-25/9-18 имеет следующие технические характеристики:

1. Сила тяги — 100 кН.
2. Мощность дизеля — 121 кВт.
3. Ширина колеи — 1435, 1520 мм.
4. Грузоподъемность агрегата — 18 т, платформы — 40 т.
5. Длина железнодорожного звена — 25 м.
6. Скорость — 80 км/ч (при перевозке), 20 км/ч (самоходная).
7. Размеры: 43330х6820 мм.
8. Масса — 102 т.

Укладочный кран УК-25 25

Путеукладочный кран УК-25/25 имеет высокую грузоподъемность, снабжен телескопической поворотной фермой. Агрегат обладает возможностью телескопического поворота стрелы. Механизм применяется для монтажа звеньев железнодорожного полотна. Он может укладывать звенья длиной 25 м и весом 25 т. Агрегат самоходный. При выполнении работ является основной машиной путеукладочных комплексов.

Путеукладчик имеет большую производительность и грузоподъемность. Он универсален в применении благодаря возможности поворота стрелы в плане. Это облегчает укладку путей на поворотах. В конструкции используются серийные узлы и детали, что обеспечивает прочность и надежность агрегата.

Технические характеристики:

1. Поднимает грузы до 25 т.
2. Скорость, когда агрегат фиксируют к вагонам поезда, — 80 км/ч.
3. Самоходный агрегат развивает скорость до15 км/ч.
4. Радиус возможной кривой — 180 м.
5. Угол разворота стрелы — 3º.
6. Размеры — 44,3х3,4х5,1 м.
7. Вес — 130 т.

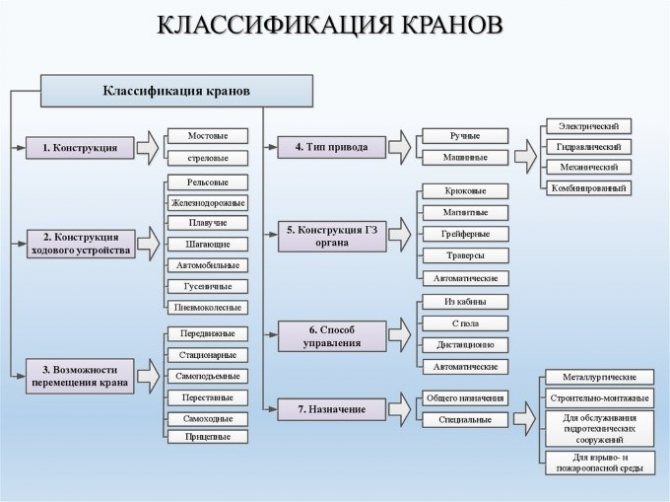

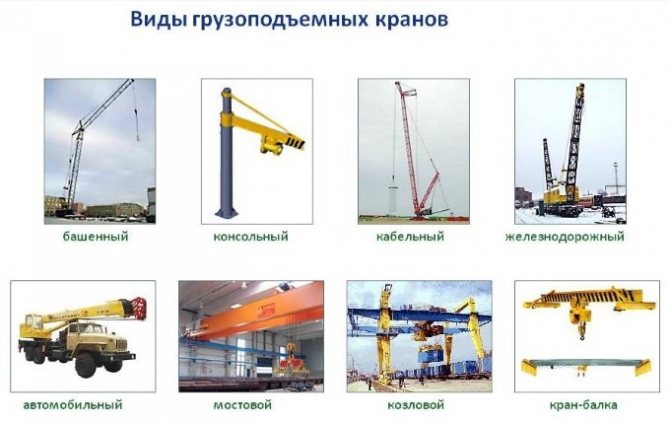

Виды грузоподъемных кранов

Виды и типы грузоподъемных кранов определены в ГОСТ 27555-87(ИСО 4306-1-85) Краны грузоподъемные. Данный стандарт устанавливает ряд терминов и определений в области краностроения. Он распространяется на все грузоподъемные машины, систематизирует виды и дает определения устройств в соответствии с их конструкцией и параметрами.

По грузоподъемности

Классификация оборудования по грузоподъемности не представлена в ГОСТ. Она связана со сферами применения подъемной техники на производстве.

• С малой грузоподъемностью от 1 до 3 тонн. Машины компактные и легкие. При высоте подъема грузозахватного органа до 5 м. они легко транспортируются и удобны для небольших строительных площадок.
• С средней грузоподъемностью. Применяются при строительстве зданий средней этажности. Они поднимают грузы весом до 50 тонн на высоту до 25 метров, благодаря телескопической выдвижной стреле.
• С высокой грузоподъемностью. Способны перемещать грузы весом 250 т. Представляют собой стационарные установки, используемые на промышленных предприятиях, цехах, а также в условиях долговременного строительства.

Подъемные краны предназначены облегчения работы с габаритными грузами разной массы. Производители выпускают большое количество модификаций этого оборудования, однако все образцы работают по схожему принципу.

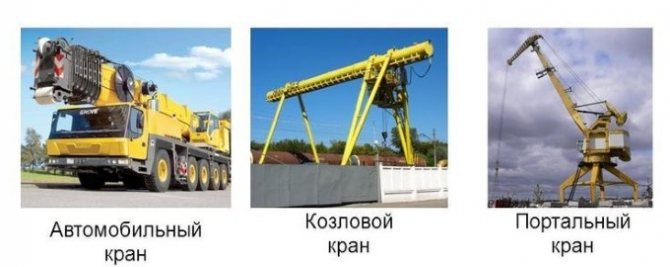

По конструкции

Таблица 1 в ГОСТ 27555-87 включает в себя классификацию подъемных кранов по конструкции. К этой группе относятся мостовые краны, которые делятся на опорные и подвесные. Их отличительная особенность состоит в конструкции главных и концевых балок, которые в поперечном сечении имеют вид моста. Опорный кран имеет жесткое опирание на подкрановый путь, размещенный на подкрановой балке. Мост присоединен к надземному крановому пути. Такие агрегаты устанавливаются в промышленных цехах, эстакадах и депо. Они предназначены для транспортировки материалов при производстве монтажных работ.

Козловой кран в поперечном сечении выглядит как четырехстоечный портал, образовавшийся в результате опирания моста на две опорные стойки. Основное преимущество этого подъемного механизма в возможности перемещения груза как вдоль, так и поперек обслуживаемой зоны.

По возможности перемещения

Существуют стационарные агрегаты, которые закреплены на неподвижном основании. Из-за малой мобильности их используют крайне редко. В условиях строительной площадки чаще применяются передвижные или приставные машины. Передвижной кран устанавливается на рельсах и может перемещаться вдоль здания или рабочей зоны. Приставная модель применяется в случаях, если требуется повысить прочность и устойчивость оборудования. Его закрепляют к возводимому сооружению. Такие грузоподъемные агрегаты оборудованы специальным механизмом для передвижения в процессе работы и транспортировки.

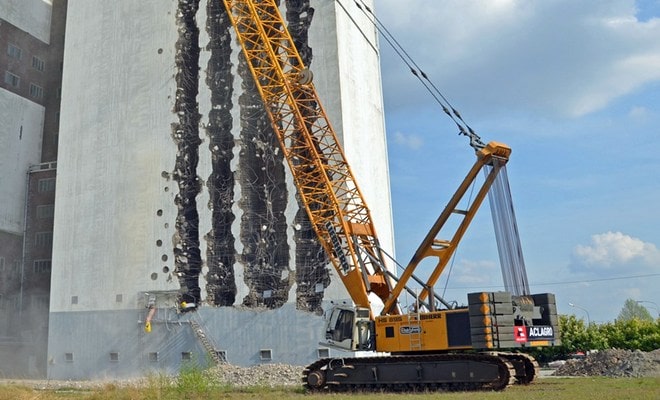

К этой группе также можно отнести гусеничный стреловой кран. Благодаря низкому давлению на грунт он имеет высокую маневренность и проходимость. Опорный контур в виде гусеничных грузовых тележек с подъемной лебедкой позволяет машине передвигаться в рабочих зонах с грузом на крюке, вес которого может достигать 80% от общей грузоподъемности. Агрегаты на гусеничном ходу различаются:

• по типу ходового устройства — обычная или увеличенная поверхность гусениц;
• по виду привода — электропривод от собственной или внешней сети;
• по параметрам рабочего оборудования — стреловая и башенно-стреловая модификация.

Возможность перемещения играет ключевую роль при подборе оборудования. Ходовой орган этой машины имеет от двух до пяти осей и четыре ведущих колеса. По конструкции подвески механизмы бывают:

• с жесткой подвеской в виде канатно — балочной системы;
• с гидравлическими цилиндрами.

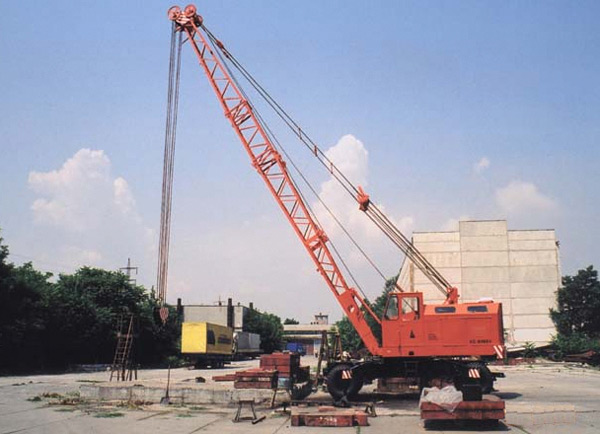

Пневмоколесные модели пользуются популярностью, благодаря своей маневренности и возможностью работы в стесненных условиях городской застройки.

Подъемный кран — универсальное оборудование для перемещения крупногабаритных грузов. Он используется в строительстве и промышленности в целях повышения производительности и эффективности труда. Рабочий цикл этого грузоподъемной машины связан с выполнением основных и вспомогательных операций в определенном порядке, что помогает обеспечить обслуживание крупных строительных площадок и производственных цехов. Развитие конструкций и создание различных модификаций этого оборудования дает возможность продуктивно применять его в условиях ограниченного пространства городской застройки.

Преимущества и недостатки изделий

Кран шар обладает следующими преимуществами:

• легкий вес;
• небольшая строительная длина;
• невысокое гидравлическое сопротивление рабочего вещества;
• возможность монтажа в любом положении в пространстве;
• превосходное соотношение стоимости и качества;
• высококлассная герметичность;

К недостаткам изделий относятся:

• высокая величина крутящего момента, необходимого для поворота рукоятки;
• появление гидравлических ударов в водопроводе, когда быстро открывается кран;
• необходимость открывать-закрывать кран регулярного (минимум раз в неделю), чтобы шар не «залип»;
• плохая применимость наиболее распространенных изделий с фторопластовым уплотнением при рабочей температуре свыше 150С.

Краны шаровые латунные – особенности

Преимущества:

1. широкий выбор моделей разных производителей;
2. доступная стоимость;
3. высокая скорость поставки;
4. эксплуатационные качества, оптимальные для воды и газа;
5. стойкость к механическим воздействиям.

Недостатки:

1. небольшой выбор диаметров шаровых кранов – выпускаются, как правило, с Ду 8-100мм;
2. нестабильная работа, если рабочая температура превышает 200С;
3. невозможность стабильно использовать кран в трубопроводах с нефтепродуктами;
4. отсутствие приварной модели.

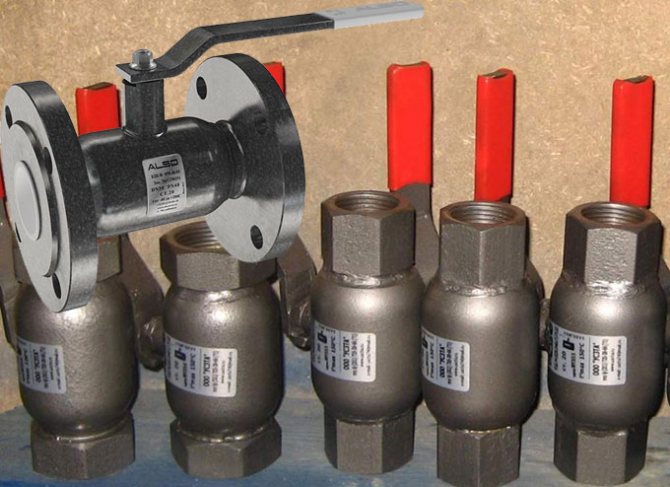

Краны шаровые стальные – особенности

Эти краны изготавливают из углеродистой стали (с маркировкой 20 или 25), которые широко применяются в ЖКХ и промышленности.

Преимущества:

1. низкая стоимость;
2. широкий выбор моделей разных производителей;
3. высокая скорость поставки;
4. эксплуатационные качества, оптимальные для воды и газа;
5. широкий ассортимент
6. стойкость к механическим воздействиям.

Недостатки стальных кранов:

1. возможны сложности при продолжительном использовании в водопроводах холодного водоснабжения;
2. невозможность использовать изделия на слабоагрессивных средах;
3. нестабильность при рабочей температуре ниже -40 град С;

Принцип работы подъемного крана

Подъемный кран, являясь основной грузоподъемной силой в строительстве, служит для автоматизации рабочего процесса возведения объектов промышленного и частного строительства. Принцип работы основан перемещении материалов за счет изменения параметров вылета и высоты стрелы. Работа крана состоит из основных операций, составляющих рабочий цикл:

1. захват;
2. подъем и перемещение материалов и конструкций к месту его монтажа или складирования;
3. опускание;
4. отсоединение груза от грузозахватного устройства;
5. возврат механизма в рабочее положение для повторения цикла.

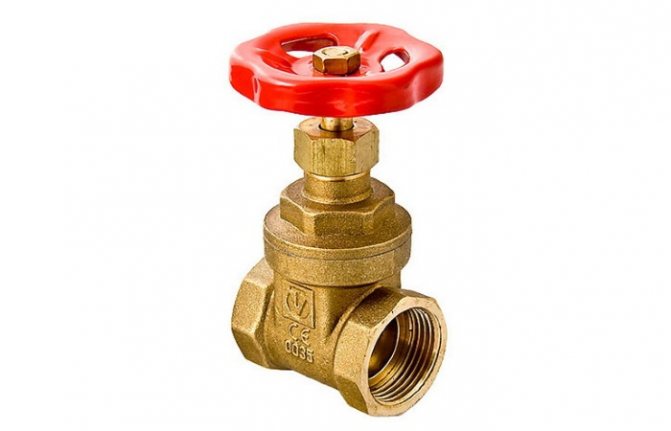

Отличия крана от задвижки

Краны и задвижки характеризуются высокой герметичностью, обе конструкции подходят для труб с высоким давлением.

Задвижка является запорным механизмом, предполагающим перекрытие водяного потока посредством перегородки. Запор позволяет не только блокировать поток, но также регулировать его интенсивность. Перегородка изготавливается в виде листа, доски или клина. Некоторые конструкции предусматривают наличие двух или нескольких перегородок, которые раздвигаются для подачи воды.

Главными отличиями двух типов конструкций являются:

1. Наличие перекрывающего элемента у задвижки, который движется перпендикулярно потоку вверх или вниз, либо из стороны в сторону. У крана главным элементом является затвор, в котором проделан канал. Затвор может вращаться вокруг своей оси. При размещении канала под небольшим углом или параллельно потоку увеличивается интенсивность подачи жидкости, а при перпендикулярном размещении поток воды блокируется.
2. Частое использование задвижки приводит к быстрому износу устройства. Кран отличается более высокой износоустойчивостью.
3. Для размещения двигающейся части перегородки возникает необходимость дополнительного пространства вне сечения трубопровода. При установке крана место требуется только для регулировочных элементов.
4. Задвижка применяется в качестве запорного элемента. Кран используется для регулировки интенсивности.

Задвижка для воды используется как затворный механизм.

Задвижки не используются в качестве элементов бытовых моделей.

По типам грузозахватных устройств

По конструкции грузозахватного приспособления крана делятся на:

• грейферные;
• крюковые;
• траверсные;
• клещевые;
• электромагнитные;
• эксцентриковые;
• вилочные;
• магнитно-грейферные;
• комбинированные.

В публикации использованы изображения из открытых источников

Виды кранов по типу привода, стрелы и шасси

Популярные виды подъемных кранов различаются между собой по таким параметрам как привод, шасси и стрела.

Существует три варианта привода:

• электрический, работу которого обеспечивает специальная генераторная установка, присутствующая на рабочем участке;
• гидравлический, функционирующий от насосной станции;
• механический.

Основным элементом крана, отвечающим за подъем грузов, является стрела, которая различаться может как по типу, так и по длине.

С этой точки зрения автомобильные краны бывают:

• с телескопической стрелой, состоящей из нескольких секций и обладающей жестким подвесом;
• с решетчатой стрелой, оснащенной прочными тросами из гибкой стали — в плане грузоподъемности такие виды исполнения кранов превосходят телескопические;
• с башенной стрелой, где данная деталь одновременно служит опорой;
• со стрелой, дополненной гуськом — такой вариант является многофункциональным и значительно увеличивает спектр работ, выполняемых при помощи автомобильного крана.

Рассмотренная классификация стреловых кранов позволит правильно выбрать технику в зависимости от ситуации.

Ознакомимся с видами кранов, в зависимости от типа шасси, которым они оснащаются. Именно от характеристик шасси зависит, насколько маневренно и мобильно будет действовать автомобильный кран в тех или иных условиях.

Представлены следующие виды кранов и их названия:

• Автокран с колесным ходом. Такие виды кранов в строительстве широко применяются благодаря высокой скорости перемещения от одного объекта к другому. Данный тип характерен для спецтехники Урал, МАЗ, ЗИЛ и других известных производителей.

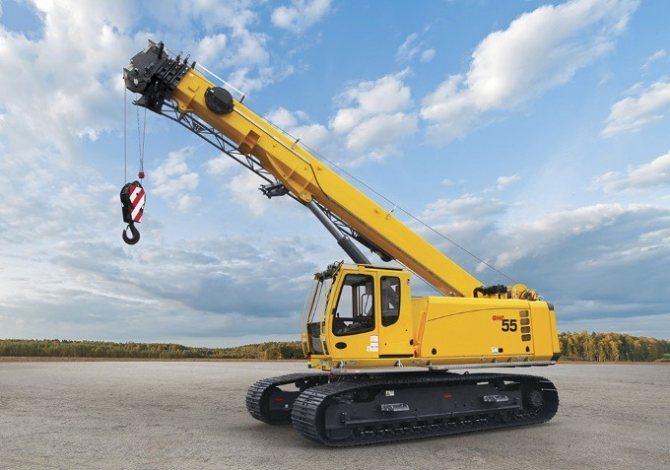

• Подъемный кран с гусеничным ходом. Для данного вида подъемных кранов характерна низкая скорость в сочетании с отменной проходимостью. Доставка таких видов подъемных кранов к месту работ осуществляется при помощи специального транспорта. Основным назначением видов кранов, оснащенных гусеничным ходом, является строительство в загородной местности, где отсутствует качественное дорожное покрытие.
• Кран с пневмоколесным шасси. Это наиболее мощная и функциональная техника, сочетающая в себе преимущества обоих предыдущих классификаций кранов. Данный вид автокранов способен развивать скорость до 20 км в час и передвигаться в условиях отдаленной труднопроходимой местности. При этом агрегат демонстрирует отличную маневренность и мобильность.

Классификация кранов по типу шасси позволит сделать грамотный выбор спецтехники в любой ситуации и при любых условиях.

Изделия из легированной стали кран хладостойкий

Такие краны выпускают из легированной стали (как правило, марки 09Г2С) и используют при температурах ниже -60С. По остальным характеристикам изделия идентичны стальным.

Кран шаровой нержавеющий

Изделие изготавливается из нержавеющей стали (марки 12Х18Н10Т и подобных) и широко используется в промышленности.

Ключевые преимущества:

1. широкий диапазон рабочих сред;
2. применимость при температуре ниже -60С.

Недостатки:

1. высокая стоимость;
2. ограниченный выбор моделей – в продаже преимущественно с Ду 8-300 мм;
3. длительная поставка большей части изделий.

Чугунный кран

Шаровый кран из чугуна стоит дороже, поскольку стальной выпускается массово. Вот почему большинство производителей отказались изготавливать чугунные изделия, и с 2010 года в нашей стране чугунные краны выпускает единственный производитель.

Кран полипропиленовый

Пластиковые изделия выпускаются, как правило, из полипропилена и устанавливаются на пластиковых трубах.

Ключевые преимущества полипропиленовых кранов:

1. долговечность – изделия долго служат подобно латунным;
2. доступная стоимость;
3. легкий вес.

Ключевой недостаток изделий – возможность установки лишь на пластиковые трубы.

Для замкнутого пространства

• мостовые
• козловые

Категория определяет функциональное назначение. Мостовые прототипы прекрасно подходят для замкнутых пространств. Агрегат перемещается по рельсам. Козловой вариант предназначен для поднятия грузов на требуемую высоту и для их опускания вниз.

Выбирая оптимальный тип устройства, стоит обратить взор и на такой параметр как максимальная грузоподъемность. К примеру, весьма распространенным является кран однобалочный, который может иметь как мостовую, так и козловую структуру. Он с легкостью справится с изделиями, вес которых не превышает 32 тонн. Двухбалочный кран способен работать с более тяжелыми грузами, в частности такими, как жби материалы и металлоконструкции. Для правильной оценки параметра достаточно просто оценить габариты и вес груза, который требуется поднять в течении рабочего времени.

Кран может функционировать на основе электричества, что весьма удобно в рамках замкнутых пространств. Альтернативой могут служить прототипы техники, которые функционируют только при применении дизельного топлива, солярки. Каждый источник питания предполагает наличие своих положительных сторон и отрицательных. Что касается аспекта экономичности, то для каждого определенного проекта и под специфику каждого отдельного строительства подойдет определенный вариант, который и будет максимально эффективным.

Подбор специализированного оборудования, в том числе и оптимальной модели крана, нужно осуществить ещё на первых стадиях строительства. Если, к примеру, понадобится мостовой кран, то рельсы под него крайне актуально и рационально монтировать на первых этапах строительства. Аналогично важно рассчитывать и пространство, в котором будет активно использоваться устройство.

Грузоподъемные краны являются неотъемлемой составляющей механизации процессов на производстве. Перемещения крупногабаритных грузов и тяжелых комплектующих невозможно без специальных механизмов.

В зависимости от условий эксплуатации, характера груза, имеющихся несущих конструкций используют различные типы грузоподъемных кранов.

Классификация мостовых кранов

По типу кранового пути:

Подкрановый путь меняется в зависимости от конструкции крана, в случае подвесного используются балки, а для опорного рельс или квадрат. На мост крана устанавливается или подвешивается подъемное устройство, которое обеспечивает подъем груза, а также имеет возможность перемещения вдоль моста крана.

• Опорный.
  Роль подкранового пути играют закрепленные на металлических или бетонных опорах рельсы. Такие краны дороже, но отличаются высоким уровнем надежности и простотой эксплуатации. Их грузоподъемность и длина пролета больше чем у подвесных кранов.
• Подвесной.
  В роли кранового пути выступают закрепленные на перекрытии здания двутавровые балки. К их нижним полкам, так чтобы ходовые колеса опирались на внутреннюю сторону, подвешивается мост с крановой тележкой.

По типу привода грузоподъемного механизма:

• Электрический.
  Это мощные и простые в управлении грузоподъемные механизмы, предназначенные для обслуживания большого потока грузов. В роли силового агрегата выступают электродвигатели, а механизмами подъема служат тельфера, а в случае тяжелых режимов и грузов лебедки.
• Ручной.
  Ручные мостовые краны устанавливают в цехах и на складах с ограниченным пространством. Они не требуют подключения к электросети, в роли грузоподъемного механизма используется цепная таль. Такое крановое оборудование дешевле и проще в обслуживании.

По типу моста:

• Однобалочный.
  Этот тип оборудования еще называют кран-балкой, его мост выполнен из двутавра, опирающегося на две концевые балки. Такие подъемно-транспортные механизмы обладают грузоподъемностью до 10 тонн и оптимально подходят для эксплуатации на участках с ограниченным пространством.
• Двухбалочный.
  Предназначен для обслуживания большого потока грузов и может обладать грузоподъемностью до 100 тонн и более. Двухбалочные мостовые краны имеют большую, чем однобалочные, длину пролета и могут комплектоваться передвижной или стационарной кабиной оператора.

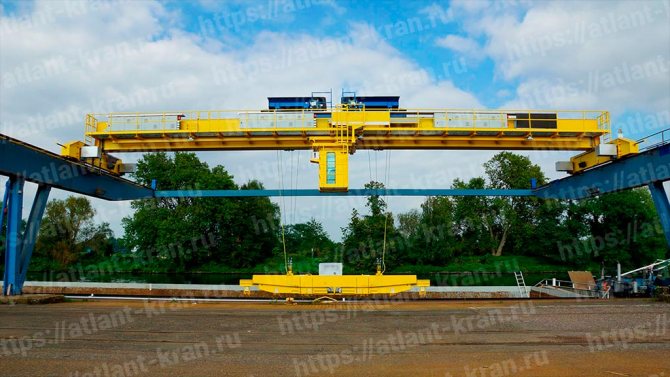

Двухбалочный электрический опорный кран

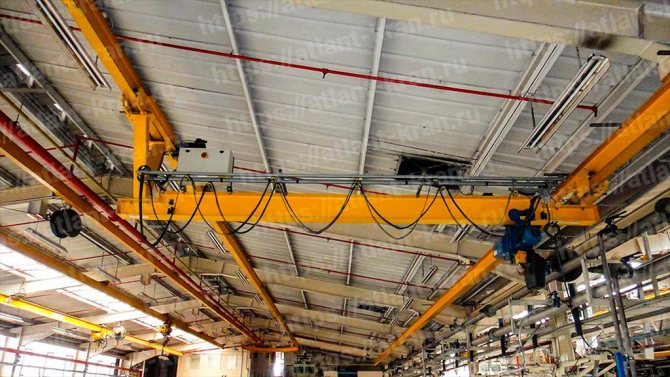

Однобалочный подвесной электрический кран
По типу грузозахватного устройства:

• Крюковой.
  Это универсальный и наиболее распространенный вид мостового крана. Крепление груза выполняется стропами и захватами, а для транспортировки сыпучих и жидких материалов на крюк подвешивается специальный сосуд или ковш.
• Грейфер.
  Представляет собой специальный ковш, предназначенный для транспортировки угля, щебня, леса и других сыпучих, а также штучных материалов. При смыкании челюсти грейфера для сыпучих материалов образовывают ковш, а для пиломатериалов они выполнены в виде когтей.

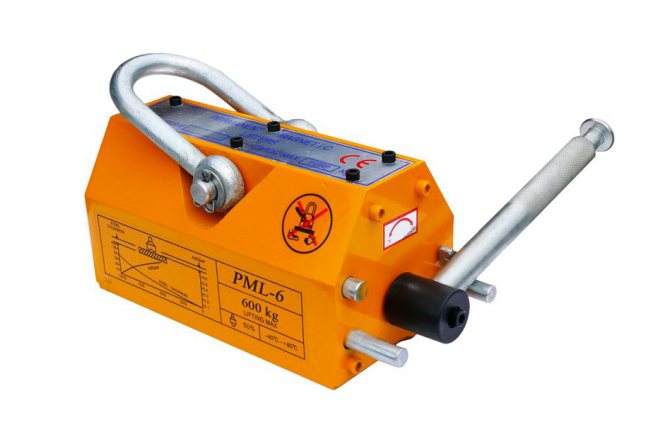

• Магнит.
  Такое грузозахватное устройство предназначается для транспортировки стальных и чугунных изделий, а также металлического лома или стружки. Представляет собой навешенный на крюк и подключенный к сети электромагнит.

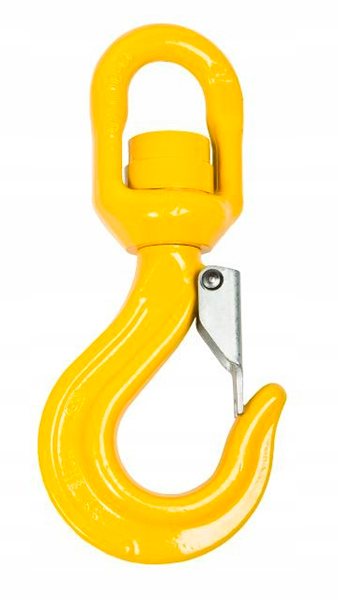

Крюк

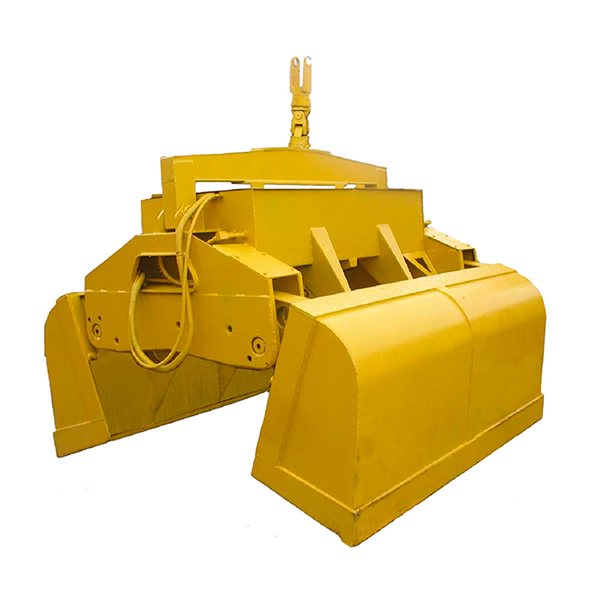

Грейфер

Магнит

Виды кранов в строительстве

Различные виды строительных кранов нашли свое применение на монтажных площадках для переноса тяжелых строительных материалов, панелей, блоков и других конструкций при выполнении работ по возведению зданий.

По конструкции бывают:

• самоходные;
• башенные;
• стационарные;
• специального назначения.

Больше всего востребованы в строительстве самоходные стреловые краны. Они снабжаются прямой стрелой, с 1 гуськом, башенного и телескопического вида. По типу ходового устройства они подразделяются на следующие виды:

• пневмоколесные;
• на гусеницах;
• автомобильные;
• на шасси.

У гусеничных устройств хорошая грузоподъемность.

Гусеничные агрегаты могут передвигаться по плохим дорогам и рыхлым грунтам.

Когда на строительном объекте надо переносить тяжелый груз, применяют гусеничные грузоподъемные краны. Однако они имеют плохую маневренность, также их трудно перемещать с одного объекта на другой. Такие краны могут иметь телескопическую или решетчатую стрелу.

Автокраны имеют большую скорость и хорошую маневренность, их применяют для удаленных работ на стройплощадках. Устройство автокрана заключается в следующем: башенный кран ставят на шасси автомобиля, там фиксируют поворотную и ходовую рамы.

Автокран имеет плохую устойчивость. Поэтому в его конструкции применяют специальные опоры. При работе с использованием опор автокран становится стационарным. Существуют и такие виды автокранов, как внедорожные агрегаты и использующие короткое шасси.

Башенные краны нужны для возведения в строительстве производственных сооружений, жилых многоэтажных домов. Агрегаты поднимают и переносят блоки на большую высоту. Эти машины могут быть стационарными, передвижными и приставными. Часто башенный кран монтируется на рельсовом ходу. Данные конструкции более надежны по сравнению с остальными.

Мобильные устройства позволяют складывать башню и стрелу. Они могут сами ехать к месту назначения. Для строительства многоэтажных задний применяют башенные агрегаты, которые установлены на анкерном основании, или свободностоящие. Анкерные краны крепятся башней к зданию, которое строится. Настенно-консольные устройства имеют специальный механизм самонаращивания башни. Когда строят здания больше 70 м, то используют анкерные конструкции. Башенные механизмы обладают поворотной стрелой, а грузы поднимают при помощи тележек, находящихся на стреле.

В работе может применяться стрела с оголовком или плоская. Устройства с подъемной стрелой поднимают и переносят панели. Аппараты обладают малым вылетом стрелы, что считается их недостатком. Устройства с балочной стрелой переносят грузы с максимальной точностью.

Краны «нулевики» передвигаются по рельсам. Они не имеют башни. Их применяют в строительстве, когда работы нужно выполнять ниже нулевой отметки. Мачтовые агрегаты по сравнению с другими используются реже, в основном при монтаже железобетонных блоков на малой площади, подъеме панелей на большую высоту.

Кабельный кран используется, когда нужно перемещать грузы на большие расстояния при солидной площади строительства. Конструктивно агрегат составляется так: между кранами, выполненными из 2 башен, натягивают канат. По нему передвигают грузы. Грузоподъемность конструкции и длина передвижения блока зависят от вида работ. Козловые агрегаты — это устройства мостового типа. В них мост ставится на опоры. Эти виды применяют для сборки тяжелых блоков и строительства больших монолитных конструкций.

Плавучие краны — это устройства стрелового типа, которые монтируют на самоходном понтоне. К ним предъявляют такие требования: плавучесть, прочность. Их используют при создании гидротехнических сооружений и прокладке коммуникаций под водой. Груз у такого агрегата расположен на внешней подвеске, поэтому ему не нужна грузовая кабина.

Башенный кран с поворотной башней

Типы башенных кранов:

1. башенный кран с поворотной башней;
2. башенный кран с неповоротной башней.

Применяется для подъема и перемещения строительных грузов на рабочее место при выполнении строительства зданий сравнительно небольшой высоты.

Высота подъема до 54 метров.

Конструкция башенного крана:

• ходовая часть (четыре ходовые тележки);
• механизм передвижения на каждую тележку;
• опорная рама;
• опорно-поворотное устройство;
• поворотный механизм;
• противовес из железо-бетонных плит;
• стреловая лебедка;
• грузовая лебедка;
• электрооборудование;
• башня из отдельных секций;
• кабина, система управления электрическая;
• стрела решетчатой конструкции;
• ограничители:
• грузоподъемности;
• высоты подъема;
• вылета стрелы;
• перемещения крана по рельсам;
• перемещения грузовой тележки.

Виды кранов по мобильности, возможности перемещения

По тому, какими возможностями перемещения обладает грузоподъемный агрегат, различают виды кранов:

1. Переставной, переносной — с закрепленным основанием, для перемещения с места на место требуются ручной труд или дополнительные грузоподъемные механизмы.
2. Радиальный.
3. Самоподъемный — с креплением подъемного устройства к специальной башенной системе, которая опирается на конструкцию возводимого сооружения и постепенно наращивается по высоте.
4. Передвижной, мобильный (самоходный/прицепной).
5. Быстромонтируемый (самомонтирующийся) — башенный кран для строительно-монтажных работ при возведении малоэтажных объектов. При сборке нет необходимости в проведении верхолазных работ.
6. Закрепленный на основании, стационарный.
7. Приставной.

По степени поворота, вращения относительно опоры, краны бывают:

• неповоротные;
• полноповоротные;
• поворотные с не полным оборотом.

Общее в устройстве строительных кранов

Многообразие архитектурных форм и конструктивных решений строительных объектов привело к появлению грузоподъемных машин, имеющих разную модификацию. Но технологическая схема любого грузоподъемного крана сохраняет в себе ряд основных механизмов:

• Несущая конструкция, состоящая из сварных металлических элементов (ферм) и стальных канатов. Выполняется из угловой стали и имеет решетчатую конструкцию прямоугольного сечения. Шарнирные соединения опор позволяют изменять высоту подъема крана. Конструкция опирается на платформу в передней части шарнирами, а со стороны балласта — болтами. Такое закрепление дает возможность крану поворачиваться. Несущая конструкция имеет ряд механических, гидравлических и электрических агрегатов.
• Грузоподъемный инструмент — лебедка или таль. Приводится в действие с помощью электродвигателя и встроенной планетарной передачи. Имеет несколько скоростных характеристик подъема и опускания и крепится на грузозахватное приспособление.
• Грузозахватное устройство. Техника может быть оборудована крюком, ковшом, стропами и другими приборами, в соответствии с технологической картой работ.
• Органы управления исполнительными механизмами и системами. Находятся в кабине у водителя, предназначены для регулирования и контроля за работой машины. Датчики дистанционного управления устанавливаются тележке и барабанах лебедки и определяют точку передвижения крана.

Основные рабочие органы грузоподъемной машины исполняют роль несущего остова. Он воспринимает нагрузку от навесных элементов и систем. Поэтому конструкция подъемного крана отвечает требованиям надежности и безопасности в соответствии с основным назначением техники.

Основные типы монтажных кранов, применяемых в строительстве

Монтажный кран - это механизм, основной целью которого является пространственное перемещение строительных конструкций, материалов и изделий с использованием различных грузозахватных приспособлений.

Рис. VI-4. Монтажные краны, применяемые в строительстве

Наиболее часто в сборном строительстве применяются башенные краны и передвижные стреловые краны на гусеничном или пневматическом ходу.

Основное назначение башенного крана - обслуживать территорию строительной площадки, складов, полигонов, погрузка и разгрузка материалов с транспорта при выполнении строительно-монтажных и погрузочно-разгрузочных работ. При этом башенным краном производятся рабочие движения: изменение вылета, подъём стрелы, поворот и передвижение крана. Изменение вылета стрелы, в зависимости от её типа, производится либо подъёмом или опусканием стрелы, либо перемещением грузовой тележки вдоль горизонтальной (балочной) стрелы.

Подъём грузов осуществляют при помощи грузовой лебёдки, грузового каната и крюковой обоймы. Поворотная часть крана вращается относительно неповоротной при помощи поворотного механизма. Они связаны опорно-поворотным устройством (сокр. ОПУ), которое передаёт вертикальные и опрокидывающие нагрузки от поворотной части на неповоротную - ходовую раму

Основные механизмы башенных кранов - механизм подъёма груза, поворота крана, передвижения грузовой тележки и подъёма стрелы оснащены специальными устройствами безопасности, называемыми ограничителями. Управление этими механизмами крана осуществляется крановщиком из кабины управления, которая, как правило, устанавливается в верхней части конструкции башни.

Башня крана общего назначения имеет либо телескопическую конструкцию, либо решётчатую, двух типов: поворотную и неповоротную. При большой высоте она может быть наращиваемой (сверху) и подращиваемой (снизу). В качестве основного грузозахватного органа применяется крюковая подвеска. Башенные краны, в основной массе, изготавливаются в универсальном исполнении. В зависимости от заказной спецификации они могут быть собраны либо на рельсовом полотне, либо на уширенной, пригруженной раме, либо на монолитном фундаменте, а их конструкция позволяет быстро осуществлять их монтаж и демонтаж и дальнейшую транспортировку на другой объект.

Краны для высотного строительства выполняются в приставном исполнении. Башня такого крана опирается на землю и на каркас возводимого здания (при помощи монтажных связей), причем она может располагаться как снаружи, так и внутри здания (встроенное исполнение).

К кранам для высотного строительства относят также и самоподъёмные краны, иногда называемые ползучими. Кран этого типа устанавливается на конструкциях возводимого здания, а затем при помощи собственных механизмов периодически перемещается вертикально вверх (на один или несколько этажей) - по мере роста возводимого здания. В строящихся монолитных зданиях самоподъёмный кран опирается на специальные окна, предусмотренные в стенах лифтовых шахт. При возведении сборных железобетонных зданий, опорой для крана являются ячейки (металлического или железобетонного) каркаса здания. Подъём крана может осуществляться лебёдкой, расположенной у основания башни, либо специальным гидравлическими механизмами выдвижения. Достоинствами этого вида башенных кранов являются: возможность работы на косогорах и в стеснённых условиях, а также способность обеспечить строительство здания со сложной конфигурацией (в плане) одним краном.

Рис. Классификация башенных кранов.

6. Подготовка элементов конструкций к монтажу

Подготовка элементов к монтажу предусматривает: укрупнительную сборку в плоские или пространственные блоки, временное уси­ление элементов для обеспечения их устойчивости и неизменяемости при подъеме, обустройство подмостями, лестницами, ограждениями и другими временными приспособлениями для безопасного и удобно­го ведения работ, закрепление страховочных канатов, расчалок, оття­жек и др.

6.1.Укрупнительная сборка.Укрупнительная сборка необходима в тех случаях, когда из-за га­баритных размеров или массы элементов их невозможно доставлять на строительную площадку в готовом, собранном виде. Из доставленных сборных железобетонных элементов (отправочных марок) производят укрупнительную сборку ферм длиной 24 м и более, высоких колонн одноэтажных промышленных зданий тяжелого типа

Укрупнение железобетонных колонн производят в горизон­тальном положении, выверку стыкуемых элементов обеспечивают спе­циальными кондукторами.

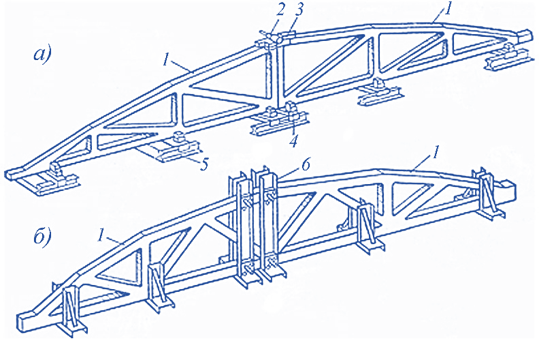

Рис. VI-11. Стеллаж для укрупнения железобетонной фермы: а - на стенде, б - в кассетах с парными стойками; 1 - полуферма, 2 - струбцина, 3 - место для крепления растяжки, 4 - кондуктор, 5 - роликовые опоры, 6 - парные стойки

Для укрупнительной сборки металлических конструкций устраива­ют стационарные стеллажи на специальных площадках возле строя­щихся объектов. Металлические фермы и подкрановые балки, из-за их большой поперечной гибкости укрупняют преимущественно в гори­зонтальном положении. Иногда укрупняют фермы длиной 24 м и более, в том числе с фонарями. Уложенные горизонтально части укрупняе­мых элементов совмещают на стеллаже сборочными отверстиями и за­крепляют болтами или шпильками. При отсутствии сборочных отвер­стий правильность совмещения стыкуемых элементов проверяют с по­мощью фиксаторов, закрепленных на прогонах стеллажа. Конструкция стеллажа позволяет сначала осуществить сварку верхнего и нижнего поясов сверху, затем во избежание потолочной сварки укрупняемый элемент перекантовывают на другую плоскость и проваривают стыки с другой стороны.

6.2. Временное усиление конструкций. Временное усиление осуществляют для восприятия конструкцией монтажных усилий. В процессе монтажа многие конструкции находятся в условиях, от­личающихся от условий их работы при эксплуатации, хотя действую­щие на них нагрузки обычно меньше эксплуатационных, но приложе­ны они почти всегда в местах, не соответствующих расчетной схеме. Во избежание деформаций конструктивные элементы и блоки конст­рукций, не обладающие достаточной жесткостью, в процессе транс­портирования и подъема усиливают, увеличивая их жесткость, а при необходимости и прочность. Необходимость усиления проверяют расчетом. В проектах производства работ должны быть конкретные рекомендации по усилению конструкций на период транспортировки, подъёма или до приобретения конструкцией необходимой прочности.
